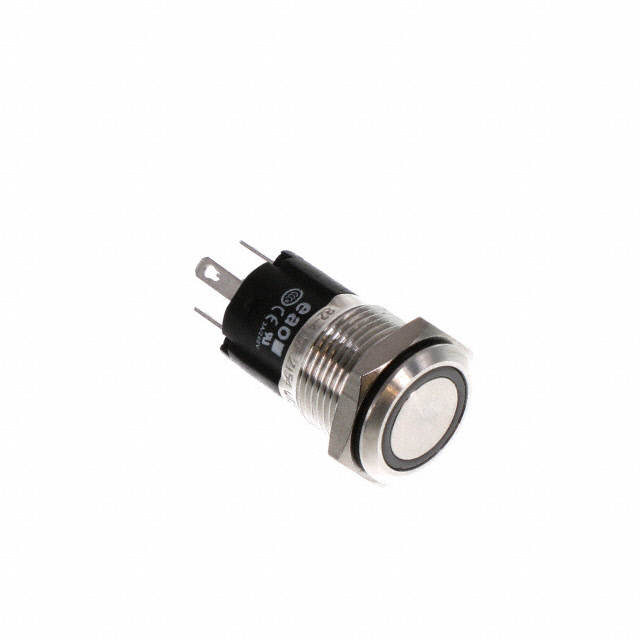

82-4151.2154

产品分类: 按钮开关
厂牌: EAO
产品描述: 圆形,平头,按钮 On-On SPDT 圆形-16.00(Dia) 500000Cycles 240V 240V 白色 50000Cycles 3A(AC/DC) SPDT 焊接安装,面板安装
供应商型号: 82-4151.2154
供应商: TME
标准整包数: 1
EAO 按钮开关 82-4151.2154

82-4151.2154概述


    产品简介


    系列 82 是一款坚固且具有吸引力的电子元器件,广泛应用于多个领域。该系列产品主要包括按钮、指示灯和带照明的按钮等。它们具备抗破坏、防水、低电压电流下的金镀银触点等多种特性,适用于工业、公共交通、医疗设备等多个领域。

    技术参数


    - 机械特性
    - 按钮操作力:4…7N
    - 按钮行程:约3mm
    - 寿命:按钮瞬时动作> 1百万次,按钮保持动作> 50万次
    - 焊接耐热性:手焊最高温度为260°C,持续3秒
    - 电气特性
    - 额定操作电压:250VAC
    - 额定绝缘电压:250V
    - 照明:LED(红、绿、蓝、黄、白)
    - LED驱动电压及电流范围:6VAC/DC ±10% 7mA;12VAC/DC ±10% 7mA;24VAC/DC ±10% 7mA;110VAC ±10% 2mA;230VAC ±10% 1.5mA
    - 电气寿命:50000次操作
    - 环境条件
    - 存储温度:-40°C … +80°C
    - 工作温度:-30°C … +70°C
    - 前部防护等级:IP65 和 IP67,符合IEC 60529标准
    - 冲击强度:IK10,符合IEC 62262标准
    - 振动强度:10…500Hz,振幅1.5mm p-p,符合IEC 60068-2-6标准
    - 其他认证
    - CB、UL、C UL、CCC认证
    - 符合CE、2014/35/EC(LVD)、2011/65/EC(RoHS)标准

    产品特点和优势


    - 抗破坏性强:能够承受高达IK10的冲击。
    - 防护等级高:前部防护达到IP67。
    - 触点材料优良:可选配金镀银触点,适用于低电压电流应用。
    - 个性化选项:提供多种颜色和标记方式。
    - 长使用寿命:可操作次数超过1百万次。
    - 外形设计多样:有不锈钢、阳极氧化铝或黄铜色等多种开关材质选择。

    应用案例和使用建议


    典型应用场景:
    - 公共暴露区域:例如售票机和自动售货机
    - 工业设备:用于机器和工厂设备
    - 建筑管理:如门禁控制和安全系统
    - 医疗设备:例如患者监护仪和手术室设备
    - 食品行业:耐腐蚀和酸性的版本可根据需要定制
    使用建议:
    - 在选择按钮型号时,根据具体应用需求选择合适的电压和电流参数。
    - 当按钮连接到具有感应负载(如继电器、直流电机)的电路时,确保使用吸收浪涌的装置,以保护触点。
    - 定期检查按钮的磨损情况,以确保长期可靠运行。
    - 使用适当的安装工具进行按钮的紧固或拆卸,避免损坏。

    兼容性和支持


    该系列产品可与其他电子元器件或设备配合使用,但具体兼容性需参考详细的产品手册。制造商提供了全面的技术支持和服务,确保客户能够在产品使用过程中得到及时帮助。

    常见问题与解决方案


    - Q:如何防止触点因感应负载而受损?
    - A:使用抑制电路(如反向二极管),将反向击穿电压设置为大于驱动感应负载的电压。

    - Q:在什么情况下需要接地?
    - A:对于操作电压高于60VAC/DC的应用,金属面板和按钮需要永久接地,使用黄色和绿色护套的导线。
    - Q:如何标识特定符号或文本?
    - A:使用激光技术可以在不锈钢版本上标记任何符号或文本,具有很高的耐用性和抗老化能力。

    总结和推荐


    总体而言,系列82是一款多功能、高可靠性且设计坚固的电子元器件。无论是用于公共场所的按钮还是工业控制设备的指示灯,都表现出了极高的稳定性和耐用性。如果您正在寻找一个能够应对各种严苛环境的电子按钮解决方案,系列82无疑是值得考虑的选择。

82-4151.2154参数

参数
机械寿命 500000Cycles
开关功能 On-On
执行器类型 圆形,平头,按钮
面板开孔尺寸 圆形-16.00(Dia)
指示颜色 白色
最大交流触点电压 240V
最大直流触点电压 240V
开关配置 SPDT
电气寿命 50000Cycles
电流额定值 3A(AC/DC)
通用封装 SPDT
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

82-4151.2154厂商介绍

EAO是一家全球领先的人机界面解决方案供应商,专注于为工业、医疗和交通等领域提供高品质和创新的开关、控制面板和电子接口产品。EAO的产品分类主要包括:

1. 开关系列:包括按钮开关、指示灯、紧急停止开关、旋转开关等,广泛应用于机械操作面板和控制台。

2. 控制面板:提供定制化的控制面板解决方案,包括触摸屏、薄膜开关和金属面板等。

3. 电子接口:包括接口模块和电子控制单元,用于实现设备间的信号传输和控制。

EAO的优势在于:

1. 创新技术:EAO不断研发新技术,提供高性能和高可靠性的产品。

2. 定制化解决方案:EAO能够根据客户需求提供定制化的人机界面解决方案。

3. 全球服务网络:EAO在全球设有多个分支机构,提供快速响应和本地化服务。

4. 高品质标准:EAO的产品符合国际安全和环保标准,确保产品的安全性和耐用性。

82-4151.2154数据手册

厂牌 PDF简要描述 下载
EAO 按钮开关 EAO 82-4151.2154 82-4151.2154数据手册

82-4151.2154封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 35.8295 ¥ 240.1194
10+ $ 23.8896 ¥ 194.6576
50+ $ 21.3453 ¥ 175.493
100+ $ 20.4129 ¥ 167.8271
250+ $ 19.2363 ¥ 158.1536
500+ $ 18.3927 ¥ 151.2178
库存: 11
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 240.11
