51-151.0252F

产品分类:
厂牌: EAO
产品描述: Switch Push Button N.O./N.C. DPST Flush Round Button 5A 250VAC Momentary Contact Panel Mount Solder
供应商型号: 51-151.0252F
供应商: 国内现货
标准整包数: 1

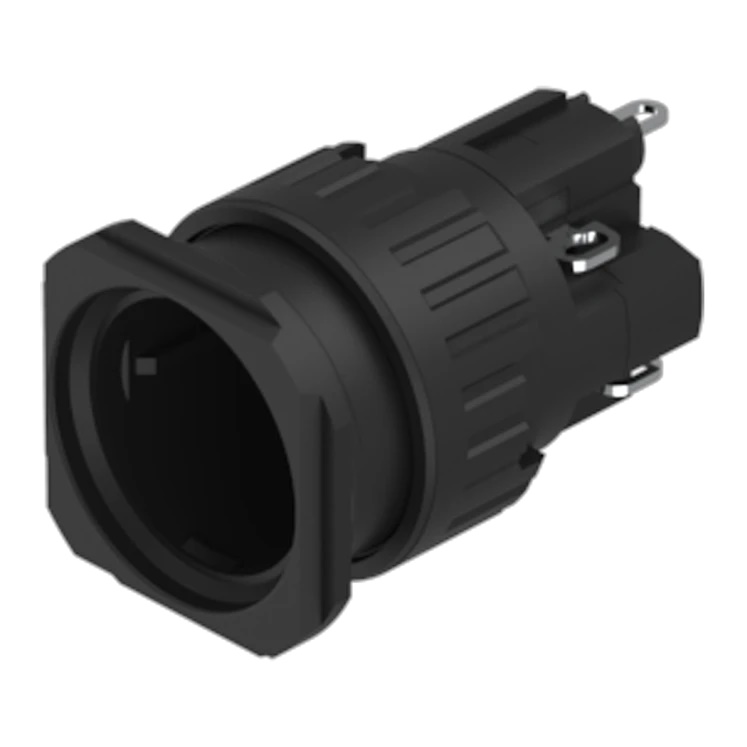

EAO  51-151.0252F

51-151.0252F概述


    产品简介


    本篇文档将介绍一种名为“51-151.0252F Actuator”的电子元器件。这种致动器主要用于操作/指示部分,主要功能为通过面板安装实现机械和电气性能的切换。该致动器广泛应用于需要高可靠性和耐用性的工业自动化控制系统中,特别是在需要频繁切换和操作的场合。

    技术参数


    以下是该致动器的主要技术规格和技术参数:
    - 电气特性:
    - 额定工作电压:Ue=250V AC/DC(根据EN IEC 60947-1)
    - 触点配置:1NC/1NO(1常闭/1常开)
    - 开关额定电流:250V @ 3A
    - 电气寿命:50,000次操作周期
    - 最大电流:3A
    - 绝缘强度:2500VAC,50Hz,1分钟内,所有端子和地之间,符合IEC 61058-1, part 15标准
    - 切换额定值:250VAC,5A(电阻性),250VAC,3A(焊接终端),250VAC,2A(电感性,cos(phi)=0.7),125VAC,3A(电感性,cos(phi)=0.7),220VDC,0.1A(电感性,L:R=30ms),110VDC,0.2A(电感性,L:R=30ms),60VDC,0.7A(电感性,L:R=30ms),24VDC,2A(电感性,L:R=30ms)
    - 机械特性:
    - 安装方式:面板安装(平齐)
    - 操作力:1.8至6N(取决于切换元件的数量)
    - 开关系统:快速动作切换元件,双断设计,每元素有一个常闭和一个常开触点
    - 焊接终端
    - 机械寿命:200万次操作
    - 密封螺母最大扭矩:0.5Nm
    - 接触材料:金
    - 电线截面:最大导线直径为2根×1.2mm,最大绞合电缆截面积为1×1mm²
    - 重置方式:瞬时复位
    - 操作行程:3mm
    - 重量:0.005kg
    - 环境条件:
    - 前防护等级:IP65(根据DIN EN 60529)
    - 工作温度范围:-25°C至+55°C(安装成块状,确保热量可以自由散发)
    - 冲击测试:15g,持续时间11ms(根据DIN/EN 60512-4-3,DIN/EN 60068-2-27)
    - 振动测试:10g至1500Hz,振幅0.75mm(正弦波,根据DIN EN 60512-4-4,DIN EN 60068-2-6)
    - 存储温度范围:-40°C至+85°C

    产品特点和优势


    该致动器具有多项独特的功能和优势,使其在工业自动化控制领域脱颖而出:
    - 双断设计:提供更高的安全性和可靠性,每个切换元件包含一个常闭和一个常开触点。
    - 快速动作开关:采用自清洁设计,适用于频繁操作的场合。
    - 高机械和电气寿命:高达50,000次操作周期和200万次机械操作,适合长时间使用。
    - 宽广的工作温度范围:适应各种恶劣环境,如高温、低温等。
    - 符合多种认证标准:包括CB、CQC、CSA、DNV、EAC、ENEC、UL、VDE等,确保产品质量和安全性。

    应用案例和使用建议


    该致动器在多个工业应用场景中都有很好的表现,例如工厂自动化生产线、机械设备控制、工业机器人等领域。根据手册中的描述,该致动器在机械控制系统中可以用于操作和指示不同状态,确保生产过程的顺畅进行。
    使用建议:
    - 在使用前,请确认该致动器的工作环境和温度范围是否满足您的需求。
    - 使用过程中注意操作力度,避免过度按压造成损坏。
    - 在安装时遵循手册中的指南,确保正确的安装方法以保证其长期稳定运行。

    兼容性和支持


    该致动器支持多种连接方式,包括焊接终端和插接终端。它与标准电气接口兼容,易于集成到现有的控制系统中。厂商提供详细的安装指南和维护手册,并且提供了良好的技术支持和服务。

    常见问题与解决方案


    常见问题及解决方案:
    1. 问题:如何确定正确的工作电压?
    - 解答: 参考手册中的“电气特性”部分,找到对应的电压值。确保输入电压不超过规定的最大值。
    2. 问题:安装时发现无法正常工作怎么办?
    - 解答: 检查接线是否正确,确保所有接线都符合手册中的要求。如果仍然存在问题,参考手册中的故障排查指南。
    3. 问题:如何处理过载情况?
    - 解答: 手册中规定了最大电流值,确保负载不会超过这一限制。若出现过载情况,立即切断电源并检查电路。

    总结和推荐


    综上所述,“51-151.0252F Actuator”是一款非常优秀的致动器,具备高可靠性和广泛的适用性。它的双断设计、自清洁系统以及出色的电气和机械寿命使其在工业自动化控制系统中表现出色。如果你正在寻找一款耐用、可靠的致动器,强烈推荐选择这款产品。

51-151.0252F参数

参数
长*宽*高 46mm(高度)
安装方式 焊接安装,面板安装
包装方式 袋装

51-151.0252F厂商介绍

EAO是一家全球领先的人机界面解决方案供应商,专注于为工业、医疗和交通等领域提供高品质和创新的开关、控制面板和电子接口产品。EAO的产品分类主要包括:

1. 开关系列:包括按钮开关、指示灯、紧急停止开关、旋转开关等,广泛应用于机械操作面板和控制台。

2. 控制面板:提供定制化的控制面板解决方案,包括触摸屏、薄膜开关和金属面板等。

3. 电子接口:包括接口模块和电子控制单元,用于实现设备间的信号传输和控制。

EAO的优势在于:

1. 创新技术:EAO不断研发新技术,提供高性能和高可靠性的产品。

2. 定制化解决方案:EAO能够根据客户需求提供定制化的人机界面解决方案。

3. 全球服务网络:EAO在全球设有多个分支机构,提供快速响应和本地化服务。

4. 高品质标准:EAO的产品符合国际安全和环保标准,确保产品的安全性和耐用性。

51-151.0252F数据手册

厂牌 PDF简要描述 下载
EAO EAO 51-151.0252F 51-151.0252F数据手册

51-151.0252F封装设计

查看详情并下载
Symbol
Footprint
3D Model
