19-431.035

产品分类: 按钮开关
厂牌: EAO
产品描述: EAO 按钮开关, 瞬间操作, 面板安装, 触点额定电流 100 mA @ 42 V, 单刀单掷 (SPST)
供应商型号: 19-431.035
供应商: 国内现货
标准整包数: 1

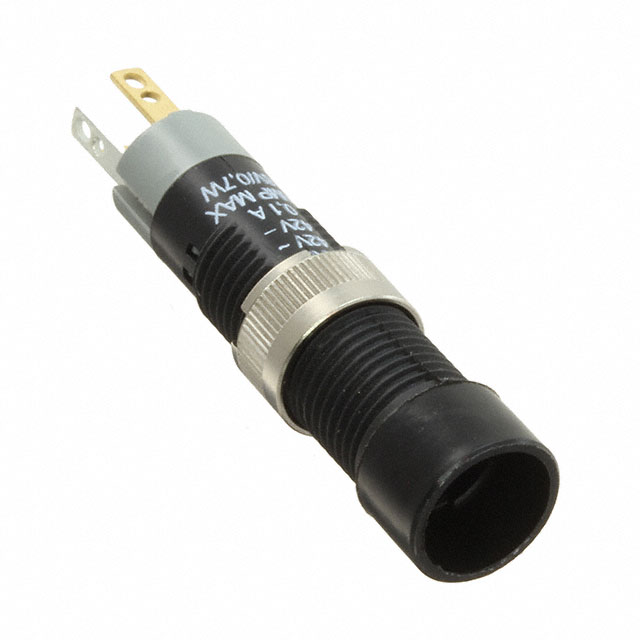

EAO 按钮开关 19-431.035

19-431.035概述


    产品简介


    产品名称: EAO 系列 19 电子元器件
    产品类型: 按钮开关与指示灯组合
    主要功能: 包括具有出色触觉反馈的自发光按钮及指示灯,能够用于各种控制面板中的信号显示。
    应用领域: 广泛应用于音频/视频系统、测量技术以及医疗工程等领域。

    技术参数


    - 外形尺寸:方形按钮和圆形按钮均为 9 mm x 9 mm;圆形按钮为 Ø 9 mm
    - 安装孔径:Ø 8 mm
    - 电气特性:额定电压高达 42 VAC(100 mA)
    - IP等级:IP40 前面板保护
    - 触发力:1.6 N(按键触发力)
    - 工作温度范围:-25°C 至 +65°C(无照明),最大储存温度可达 -40°C 至 +85°C
    - 电气强度:2500VAC, 50Hz, 1分钟
    - 开关类型:单极瞬时动作,银镀金接触点,支持低电压低电流应用

    产品特点和优势


    - 触觉反馈:提供良好的触觉反馈,提升用户体验。
    - 耐用性:机械寿命可达数百万次操作,适合频繁操作的场合。
    - 多功能性:可选择带银镀金接触点的型号,适用于低压和低电流应用。
    - 紧凑设计:适用于空间有限的应用环境。
    - 安装简便:可以安装在PCB上,便于集成到现有设备中。

    应用案例和使用建议


    该系列电子元器件被广泛应用于音频/视频系统、测量技术、医疗工程等领域。例如,在音频设备中,这种按钮可以作为音量调节的控制装置。对于指示灯,则可以在工业控制系统中用作状态指示。
    使用建议:
    1. 当驱动感性负载时,需添加自由轮转二极管以保护开关。
    2. LED 的连接要遵守正确的极性规则,以确保最佳照明效果。
    3. 要根据实际电路电压选择合适的电阻值,以获得最佳的LED照明效果。

    兼容性和支持


    - 兼容性:该产品可以直接安装在大多数标准PCB板上,具备良好的通用性。
    - 支持与维护:产品符合CE和RoHS标准,制造商提供了详细的装配指南和技术文档,以便于用户的维护和升级。

    常见问题与解决方案


    - 问题: LED灯不亮
    - 解决方法: 检查LED极性是否正确连接,确认电阻值合适。
    - 问题: 按键触发力过大
    - 解决方法: 检查固定螺丝的扭矩是否符合要求。
    - 问题: 开关动作不稳定
    - 解决方法: 确认接线正确,检查是否有松动或损坏部件。

    总结和推荐


    优点:
    - 出色的触觉反馈和视觉指示,增强了用户体验。
    - 高耐用性,适于高频使用。
    - 紧凑的设计和易于安装的特点,使其在多种应用场景中表现出色。
    结论:
    EAO系列19电子元器件凭借其卓越的功能、耐用性和广泛的应用适应性,是一款值得推荐的产品,特别适合需要高可靠性的控制面板和其他相关设备。

19-431.035参数

参数
执行器类型 Round Button
面板开孔尺寸 圆形-8.00(Dia)
电流额定值 100mA
机械寿命 -
电气寿命 -
最大交流触点电压 50V
开关配置 SPST-NO
开关功能 Off-Mom
指示颜色 -
最大直流触点电压 72V
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

19-431.035厂商介绍

EAO是一家全球领先的人机界面解决方案供应商,专注于为工业、医疗和交通等领域提供高品质和创新的开关、控制面板和电子接口产品。EAO的产品分类主要包括:

1. 开关系列:包括按钮开关、指示灯、紧急停止开关、旋转开关等,广泛应用于机械操作面板和控制台。

2. 控制面板:提供定制化的控制面板解决方案,包括触摸屏、薄膜开关和金属面板等。

3. 电子接口:包括接口模块和电子控制单元,用于实现设备间的信号传输和控制。

EAO的优势在于:

1. 创新技术:EAO不断研发新技术,提供高性能和高可靠性的产品。

2. 定制化解决方案:EAO能够根据客户需求提供定制化的人机界面解决方案。

3. 全球服务网络:EAO在全球设有多个分支机构,提供快速响应和本地化服务。

4. 高品质标准:EAO的产品符合国际安全和环保标准,确保产品的安全性和耐用性。

19-431.035数据手册

厂牌 PDF简要描述 下载
EAO 按钮开关 EAO 19-431.035 19-431.035数据手册

19-431.035封装设计

查看详情并下载
Symbol
Footprint
3D Model
