82-4151.2144

产品分类: 按钮开关
厂牌: EAO
产品描述: 圆形,平头,按钮 On-On SPDT 圆形-16.00(Dia) 500000Cycles 240V 240V 黄色 50000Cycles 3A(AC/DC) SPDT 焊接安装,面板安装
供应商型号: DV-11072610
供应商: 海外现货
标准整包数: 1

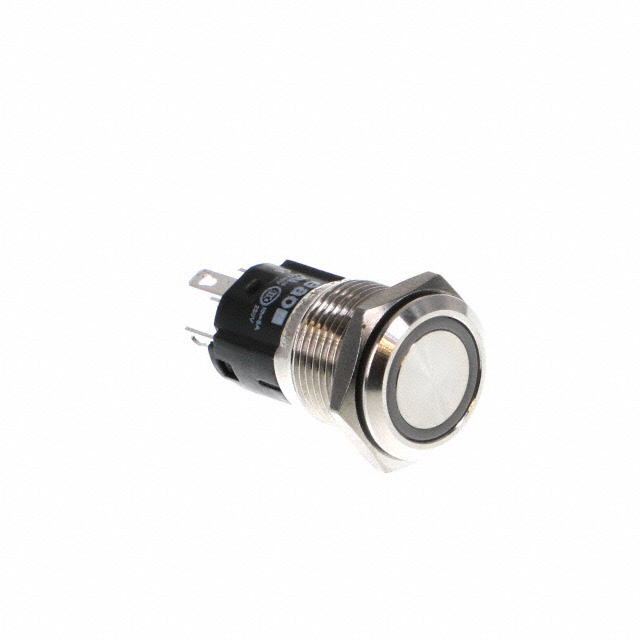

EAO 按钮开关 82-4151.2144

82-4151.2144概述


    产品简介


    Series 82 是一款设计精良且坚固耐用的电子元器件系列,适用于广泛的应用场景。其核心功能包括按钮、指示灯和可选的激光标记选项,特别适合需要高可靠性与美观兼具的工业及公共领域。产品以其出色的操作反馈和长使用寿命(> 1百万次操作循环)而闻名,主要提供银触点和金镀银触点两种选择,满足不同电压和电流需求。
    主要功能:
    - 按钮:提供常规与带指示灯的按钮功能。
    - 触觉反馈:优秀的设计确保使用时的舒适感和精确性。
    - 多用途应用:可用于工业设备、医疗设备、建筑管理、票务与售货机等领域。
    应用领域:
    - 工业控制与工厂设备
    - 升降与搬运设备(电梯、人行道)
    - 建筑管理和安全系统
    - 音频与视频设备
    - 医疗设备
    - 食品行业(具备抗腐蚀和耐酸版本)

    技术参数


    以下为Series 82的技术规格与性能参数,展示其卓越的电气和机械性能:
    基本参数:
    - 工作电压范围:
    - AC/DC 24V,最大电流0.2A
    - AC 42V,最大电流100mA
    - AC/DC 240V,最大电流3A
    - 防护等级:
    - IP65/IP67(前部保护)
    - 机械寿命:
    - > 1百万次操作循环
    - 触点材料:
    - 银触点
    - 金镀银触点(适用于低电压和低电流应用)
    - 镜头材质:
    - 不锈钢、黄铜、铝
    安装尺寸:
    - 安装孔径:Φ16mm、Φ19mm、Φ22.3mm
    - 外形尺寸:8mm至37.5mm(根据型号)
    电气特性:
    - 支持螺钉端子与焊接端子两种连接方式
    - 可选多种颜色的指示灯(白、红、绿、蓝、黄)

    产品特点和优势


    Series 82具有以下显著特点和竞争优势:
    1. 安全性与耐用性:
    - 被设计为IK10等级,具有出色的抗冲击能力,适合公共场所和高要求环境。
    - 前面防护达到IP67,防止灰尘和水侵入。
    2. 高性能触点:
    - 金镀银触点适用于低电压和小电流的精准应用。
    - 高品质银触点提供可靠接触,适应高功率负载。
    3. 多功能性:
    - 提供多种按钮类型(普通按钮、带指示灯按钮)和发光模式(环形、点状)。
    - 可定制激光标记,满足个性化需求。
    4. 舒适触感与长寿命:
    - 采用先进的弹簧设计,确保每次按压都能获得一致的触感。
    - 设计寿命超过1百万次操作,降低维护成本。

    应用案例和使用建议


    典型应用:
    - 工业自动化:用于工业设备的控制面板,如机器启动停止开关。
    - 楼宇管理:集成于门禁系统,作为出入权限控制装置。
    - 电梯系统:安装于电梯内部,用于楼层选择和报警提示。
    使用建议:
    1. 低电压应用:优先选用金镀银触点,以确保信号传输稳定性。
    2. 恶劣环境:选择不锈钢版本并结合IP67防护等级,提高设备的抗腐蚀与防尘防水能力。
    3. 个性化设计:通过激光标记功能实现品牌标识或使用说明的直观展示。

    兼容性和支持


    兼容性:
    - Series 82支持多种安装尺寸(Φ16mm、Φ19mm、Φ22.3mm),与市场上主流的工业控制器和设备兼容。
    支持服务:
    - 提供详细的图纸与CAD文件,便于设计师快速集成。
    - 提供全球技术支持和售后服务,确保客户无忧使用。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 按钮触发后无反应 | 检查接线是否正确,重新焊接端子。 |
    | 指示灯亮度不足 | 确认电源电压是否符合要求;更换LED光源。 |
    | 触点接触不良 | 检查触点清洁度,必要时进行更换或打磨。 |

    总结和推荐


    Series 82凭借其强大的性能、多样化的功能和出色的耐用性,成为工业和商业领域的理想选择。其IP67防护等级、长寿命设计和多种配置选项使其在高要求环境下表现出色。无论是用于票务机还是医疗设备,这款产品都提供了卓越的可靠性和用户体验。
    推荐理由:
    - 高性价比:适配多种应用场景,经济实用。
    - 优质服务:厂商提供全面的技术支持和售后保障。
    - 长久耐用:卓越的设计确保长期稳定运行。
    推荐使用场景:建议在工业自动化、建筑管理及医疗设备等领域使用此产品,确保系统的稳定性和可靠性。

82-4151.2144参数

参数
机械寿命 500000Cycles
最大直流触点电压 240V
指示颜色 黄色
电气寿命 50000Cycles
电流额定值 3A(AC/DC)
最大交流触点电压 240V
开关功能 On-On
面板开孔尺寸 圆形-16.00(Dia)
开关配置 SPDT
执行器类型 圆形,平头,按钮
通用封装 SPDT
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

82-4151.2144厂商介绍

EAO是一家全球领先的人机界面解决方案供应商,专注于为工业、医疗和交通等领域提供高品质和创新的开关、控制面板和电子接口产品。EAO的产品分类主要包括:

1. 开关系列:包括按钮开关、指示灯、紧急停止开关、旋转开关等,广泛应用于机械操作面板和控制台。

2. 控制面板:提供定制化的控制面板解决方案,包括触摸屏、薄膜开关和金属面板等。

3. 电子接口:包括接口模块和电子控制单元,用于实现设备间的信号传输和控制。

EAO的优势在于:

1. 创新技术:EAO不断研发新技术,提供高性能和高可靠性的产品。

2. 定制化解决方案:EAO能够根据客户需求提供定制化的人机界面解决方案。

3. 全球服务网络:EAO在全球设有多个分支机构,提供快速响应和本地化服务。

4. 高品质标准:EAO的产品符合国际安全和环保标准,确保产品的安全性和耐用性。

82-4151.2144数据手册

厂牌 PDF简要描述 下载
EAO 按钮开关 EAO 82-4151.2144 82-4151.2144数据手册

82-4151.2144封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 31.5468 ¥ 269.0943
10+ $ 27.3624 ¥ 233.4014
50+ $ 24.9425 ¥ 212.7597
库存: 28
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 269.09
