31-131.025

产品分类: 按钮开关
厂牌: EAO
产品描述: Round Button Off-Mom,On-Mom DPST-NO/NC 圆形-16.00(Dia) 220V 250V 5A 焊接安装,面板安装 18mm(长度)*39.5mm(高度)
供应商型号: ET-4575908
供应商: 海外现货
标准整包数: 1

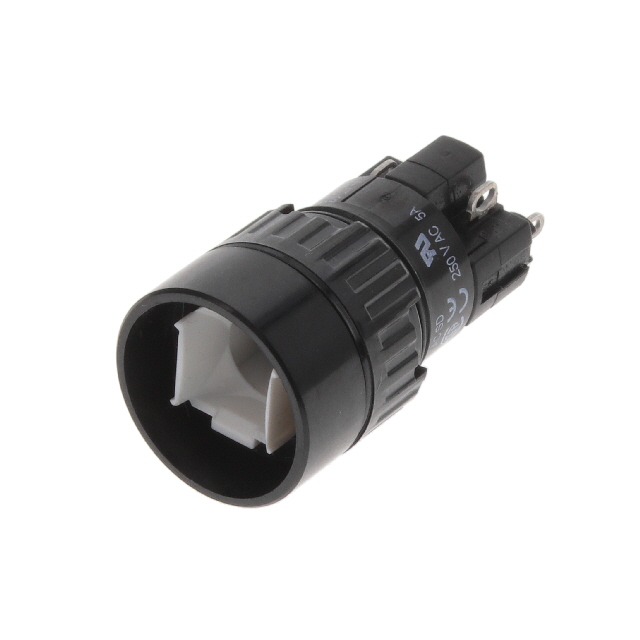

EAO 按钮开关 31-131.025

31-131.025概述


    产品简介


    Series 31系列的产品主要包括标准安装型按钮开关(pushbuttons)及其附件和备件。这些按钮开关具有多种功能,如自清洁双断点瞬时动作切换系统。它们被广泛应用于工业控制、楼宇自动化、电信设备等多个领域。

    技术参数


    主要技术规格
    - 切换系统:自清洁,双断点,瞬时动作切换系统(触点间隙为2×0.5毫米)。
    - 接触材料:金镀银触点。
    - 操作力:2-5.5牛顿,取决于切换元件的数量。
    - 操作行程:3毫米。
    - 环境温度:-25°C至+55°C。
    - 电强度:2500伏交流电压,50赫兹,持续1分钟。
    - 防护等级:前盖符合IEC 529标准,IP 40;带喷水保护罩达到IP 67。
    - 额定电流:5安培。
    - 额定电压:250伏交流/直流。
    - 体积电阻:初始值≤50毫欧姆。
    支持的电气特性
    - 连续热电流:5安培。
    - 额定切换:250伏交流/5安培(功率因数为1),250伏交流/3安培(功率因数为0.3)。
    - 直流切换:60伏特时的最大电流为0.7安培。

    产品特点和优势


    Series 31系列按钮开关具有以下显著特点和优势:
    - 长寿命:瞬时动作模式下可进行200万次操作,保持动作模式下可进行100万次操作。
    - 短回弹时间:≤5毫秒。
    - 抗气候能力:符合IEC 68-2-3和IEC 68-2-30标准的常规条件以及IEC 68-2-14和IEC 68-2-33标准的变动条件。
    - 抗震性:冲击强度达到15g,持续11毫秒。
    - 高可靠性:适用于低功率电子电路,保证负载从几微安/几微伏到100毫安/42伏交流/直流之间的可靠切换。

    应用案例和使用建议


    Series 31系列按钮开关广泛应用于工业自动化控制系统中。例如,在生产线上的紧急停止按钮、机器面板上的指示灯和报警器等场景中。为了确保最佳性能,需要考虑散热问题,尤其是在将指示灯或带灯按钮作为组件安装时。
    使用建议:
    - 确保安装位置通风良好,以便于散热。
    - 在高电压应用中,使用适当的电压降低元件(如外部串联电阻、电容或变压器)。

    兼容性和支持


    Series 31系列的按钮开关与其配套的指示灯、蜂鸣器等设备兼容。制造商提供了全面的技术支持和服务,以确保客户能够正确安装和使用这些设备。此外,Series 31系列通过了多项国际认证,如SEV 250伏交流/5安培、CSA 300伏交流、UL和VDE认证。

    常见问题与解决方案


    - 问题:如何正确安装Series 31系列按钮开关?
    解决方案:从前面通过安装孔安装,可以将低水平切换元件的通用终端安装在印刷电路板上(PCB)。这些终端也适合波峰焊接。

    - 问题:使用高电压时如何避免损坏?
    解决方案:对于超过60伏特的供电电压,需要使用电压降低元件(外部串联电阻、电容或变压器)。

    总结和推荐


    总体而言,Series 31系列按钮开关是一款高性能、高可靠性的电子元件,适用于多种工业和商业应用。其长寿命、快速响应时间和优秀的环境适应能力使其在市场上具备很强的竞争优势。我们强烈推荐此系列产品给寻求高品质按钮开关解决方案的用户。

31-131.025参数

参数
面板开孔尺寸 圆形-16.00(Dia)
最大直流触点电压 220V
最大交流触点电压 250V
电流额定值 5A
执行器类型 Round Button
指示颜色 -
机械寿命 -
电气寿命 -
开关功能 Off-Mom,On-Mom
开关配置 DPST-NO/NC
长*宽*高 18mm(长度)*39.5mm(高度)
安装方式 焊接安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

31-131.025厂商介绍

EAO是一家全球领先的人机界面解决方案供应商,专注于为工业、医疗和交通等领域提供高品质和创新的开关、控制面板和电子接口产品。EAO的产品分类主要包括:

1. 开关系列:包括按钮开关、指示灯、紧急停止开关、旋转开关等,广泛应用于机械操作面板和控制台。

2. 控制面板:提供定制化的控制面板解决方案,包括触摸屏、薄膜开关和金属面板等。

3. 电子接口:包括接口模块和电子控制单元,用于实现设备间的信号传输和控制。

EAO的优势在于:

1. 创新技术:EAO不断研发新技术,提供高性能和高可靠性的产品。

2. 定制化解决方案:EAO能够根据客户需求提供定制化的人机界面解决方案。

3. 全球服务网络:EAO在全球设有多个分支机构,提供快速响应和本地化服务。

4. 高品质标准:EAO的产品符合国际安全和环保标准,确保产品的安全性和耐用性。

31-131.025数据手册

厂牌 PDF简要描述 下载
EAO 按钮开关 EAO 31-131.025 31-131.025数据手册

31-131.025封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 40.9454 ¥ 345.9885
10+ $ 37.8724 ¥ 320.0221
25+ $ 36.4902 ¥ 308.3418
50+ $ 33.6448 ¥ 284.2983
100+ $ 33.3374 ¥ 281.7009
250+ $ 32.4263 ¥ 274.0023
库存: 162
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 345.98
