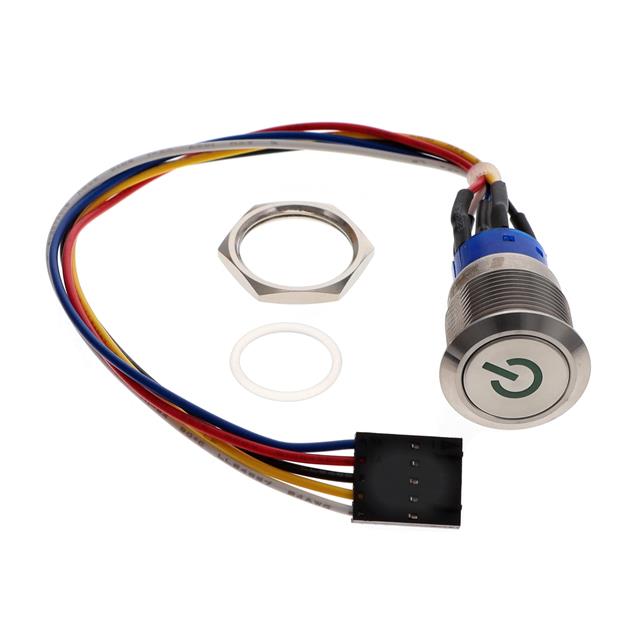

ULV4F2BSS531WA178

产品分类: 按钮开关
厂牌: E-SWITCH
产品描述: On-Mom SPDT 圆形-19.20(Dia) 125V 焊接安装,面板安装
供应商型号: 141-ULV4F2BSS531WA178-ND
供应商: Digi-Key
标准整包数: 1
E-SWITCH 按钮开关 ULV4F2BSS531WA178

ULV4F2BSS531WA178概述

    电子元器件技术手册:ULV4系列防篡改开关

    产品简介


    ULV4系列防篡改开关是一款专为高安全需求的应用场合设计的开关产品。它的主要特点是防篡改设计、多种切换功能、以及可定制的面板切口和外壳表面处理。这种开关广泛应用于医疗设备、自助服务终端、家用电器等领域。

    技术参数


    - 物理参数
    - 直径:19mm
    - 面板切口:32.70mm x 25.50mm(标准切口尺寸)
    - 防护等级:IP67
    - 面板厚度:1-10mm
    - 按钮选项:平头、点状、环形、带电符号
    - 电气参数
    - 电气额定值:3A, 125/250VAC
    - 机械寿命:1,000,000次(瞬时动作);500,000次(锁定状态)
    - 电气寿命:50,000次
    - 接触电阻:≤50mΩ
    - 绝缘电阻:≥1000MΩ @ 500VDC
    - 耐压强度:2,000VAC
    - 操作/存储温度:-20°C至55°C
    - 操作力:单极:2.5N;双极:3.5N
    - 螺丝固定扭矩:5-14Nm
    - 机械冲击防护:IK08
    - 认证:cURus

    产品特点和优势


    - 防篡改设计:有效防止人为恶意操作,提高安全性。
    - 多种切换功能:支持单极双掷(SPDT)和双极双掷(DPDT)。
    - 定制选项:可选的点状或环形照明、定制图形、不同颜色的LED指示灯。
    - 高可靠性:经受百万次操作后仍保持良好的机械和电气性能。
    - 易用性:简单可靠的安装方式,适用于各种复杂的应用环境。

    应用案例和使用建议


    - 医疗设备:提供可靠的操作控制,确保医疗系统的稳定运行。
    - 家用电器:作为设备的开关控制器,增加产品的耐用性和美观度。
    - 工业控制:在高噪音、高振动的环境中,依然能够稳定工作。
    使用建议:
    - 在安装过程中,根据具体的应用环境选择合适的面板厚度和防护等级。
    - 在设计电路时,注意电气参数匹配,避免因过载导致的损坏。
    - 使用定制图形时,可以提升产品的品牌识别度,同时提供更加友好的用户界面。

    兼容性和支持


    - 兼容性:ULV4系列防篡改开关可以与其他标准的电气组件兼容,如常见的线缆、接线端子等。
    - 支持:厂商提供详尽的技术文档和支持服务,包括定制化设计和安装指导。

    常见问题与解决方案


    - 问题1:开关按钮按下去无法复位。
    - 解决方案:检查按钮周围是否有异物卡住,或者确认是否设置了锁定功能。

    - 问题2:LED指示灯不亮。
    - 解决方案:检查LED指示灯连接是否正确,电压是否符合要求,必要时更换LED指示灯。

    - 问题3:安装后的开关松动。
    - 解决方案:确认螺丝固定扭矩是否达到标准,重新拧紧螺丝并确保其稳固。

    总结和推荐


    ULV4系列防篡改开关以其卓越的安全性和可靠性成为众多高端应用领域的理想选择。无论是医疗设备还是家用电器,它都能提供出色的性能表现。其多样的配置选项也使得其在不同的应用场景下具有极大的灵活性。我们强烈推荐这款产品给需要高安全性和耐用性的客户。

ULV4F2BSS531WA178参数

参数
开关配置 SPDT
电气寿命 -
面板开孔尺寸 圆形-19.20(Dia)
开关功能 On-Mom
指示颜色 -
最大直流触点电压 -
电流额定值 -
执行器类型 -
最大交流触点电压 125V
机械寿命 -
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

ULV4F2BSS531WA178厂商介绍

E-SWITCH是一家全球领先的电子开关制造商,专注于设计和生产高品质、高性能的开关产品。公司主营产品包括轻触开关、按键开关、滑动开关、旋转开关、检测开关等多种类型,广泛应用于消费电子、工业控制、医疗设备、汽车电子等领域。

E-SWITCH的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,确保产品性能领先。
2. 品质保证:严格的质量控制体系,确保每一件产品都符合高标准。
3. 定制服务:根据客户需求,提供个性化的定制解决方案。
4. 全球布局:在全球设有多个生产基地和销售网络,为客户提供快速响应和优质服务。
5. 环保理念:注重环保,产品符合RoHS等环保标准,致力于可持续发展。

ULV4F2BSS531WA178数据手册

厂牌 PDF简要描述 下载
E-SWITCH 按钮开关 E-SWITCH ULV4F2BSS531WA178 ULV4F2BSS531WA178数据手册

ULV4F2BSS531WA178封装设计

查看详情并下载
Symbol
Footprint
3D Model
