TL1017AABF160QG

产品分类:
厂牌: E-SWITCH
产品描述:
供应商型号: 4172728
供应商: 海外现货
标准整包数: 1

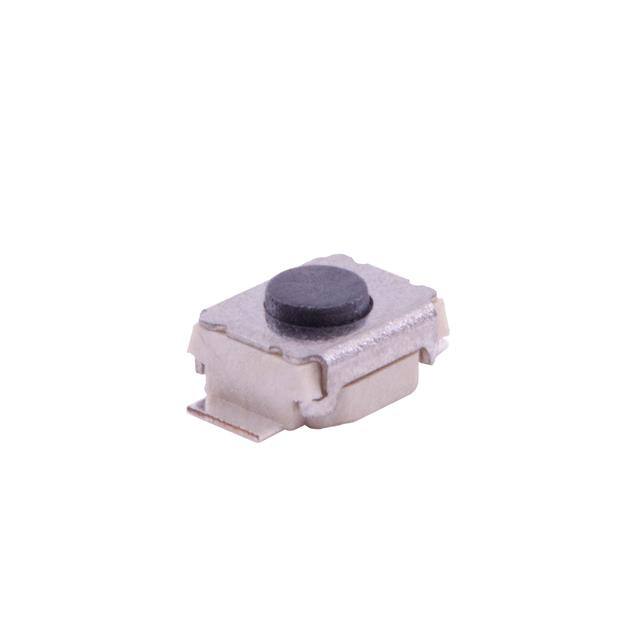

E-SWITCH  TL1017AABF160QG

TL1017AABF160QG概述

    TL1017 Series Tactile Switch 技术手册

    1. 产品简介


    TL1017 系列是来自 e-switch 的一款紧凑型轻触开关(Tactile Switch),具备卓越的耐用性和可靠性。它广泛应用于音频/视频设备、计算机外设、仪器仪表、通信设备、消费电子产品、医疗设备等领域。该系列开关设计用于满足现代电子设备对小型化和高性能的要求。

    2. 技术参数


    - 电气特性:50mA,12VDC
    - 接触电阻:最大100mΩ(初始)
    - 绝缘电阻:最小100MΩ(500VDC条件下)
    - 介电强度:250VAC持续1分钟
    - 使用寿命:200,000次循环(160gf下)
    - 使用寿命:100,000次循环(260gf下)
    - 工作温度范围:-20°C至70°C
    - 储存温度范围:-30°C至80°C
    - 行程:0.15mm ± 0.1mm
    - 操作力:160gf ± 50gf 或 260gf ± 50gf
    - 功能:SPST,断开-闭合
    - 包装:带卷式包装,每卷3,000个

    3. 产品特点和优势


    - 表面贴装设计:方便自动化生产
    - 高寿命:最高可达200,000次循环
    - 多操作力选项:提供160gf 和 260gf两种操作力选择
    - 安装选择:可选配安装凸耳或接地终端
    - 包装方式:带卷式包装,适合大规模生产和自动化组装

    4. 应用案例和使用建议


    应用案例:适用于需要频繁操作且空间受限的应用场合,如便携式音乐播放器、智能手环、医疗器械等。
    使用建议:
    - 在组装过程中需注意保持开关不受污染,以免影响其性能。
    - 建议采用推荐的回流焊接曲线进行焊接,确保焊接质量和产品的稳定性。

    5. 兼容性和支持


    - 兼容性:与标准电路板布局完全兼容,易于集成到现有的电子设备中。
    - 支持和维护:厂商提供具体焊接推荐和技术规格,对于非指定要求请咨询厂商获取更多信息。

    6. 常见问题与解决方案


    - 问题:操作力不稳定。
    - 解决方案:检查操作力是否符合规格,确认是否有足够的清洁度和焊接质量。
    - 问题:接触不良。
    - 解决方案:检查连接部分是否有腐蚀或磨损,重新清洁和焊接。

    7. 总结和推荐


    TL1017 系列轻触开关凭借其出色的性能、长寿命和易于集成的特点,在多种应用场景中表现优异。它适用于需要频繁操作的小型化电子设备。考虑到其在不同领域的广泛应用潜力及优异的可靠性,我们强烈推荐此产品用于需要高度可靠性和高效能的电子设备中。

TL1017AABF160QG参数

参数
包装方式 卷带包装

TL1017AABF160QG厂商介绍

E-SWITCH是一家全球领先的电子开关制造商,专注于设计和生产高品质、高性能的开关产品。公司主营产品包括轻触开关、按键开关、滑动开关、旋转开关、检测开关等多种类型,广泛应用于消费电子、工业控制、医疗设备、汽车电子等领域。

E-SWITCH的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,确保产品性能领先。
2. 品质保证:严格的质量控制体系,确保每一件产品都符合高标准。
3. 定制服务:根据客户需求,提供个性化的定制解决方案。
4. 全球布局:在全球设有多个生产基地和销售网络,为客户提供快速响应和优质服务。
5. 环保理念:注重环保,产品符合RoHS等环保标准,致力于可持续发展。

TL1017AABF160QG数据手册

厂牌 PDF简要描述 下载
E-SWITCH E-SWITCH TL1017AABF160QG TL1017AABF160QG数据手册

TL1017AABF160QG封装设计

查看详情并下载
Symbol
Footprint
3D Model
