KAE04LGGR

产品分类: 拨码开关
厂牌: E-SWITCH
产品描述: 2000Cycles 25mA DIP 贴片安装,黏合安装
供应商型号: 2844548
供应商: element14
标准整包数: 1

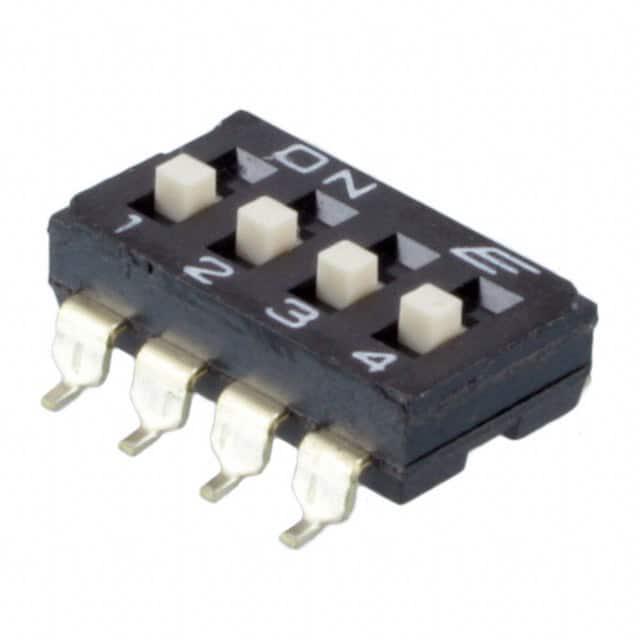

E-SWITCH 拨码开关 KAE04LGGR

KAE04LGGR概述

    KAE Series DIP开关技术手册解析

    产品简介


    KAE系列直插式(DIP)开关是适用于多种电子应用的可靠组件。它主要用于医疗设备、计算机外设、消费电子产品、仪器仪表、电信等领域。这些开关以其高可靠性、坚固耐用的特点而受到广泛欢迎,能够满足各种苛刻环境下的需求。

    技术参数


    - 端子类型:可选直针、鸥翼型或张开式引脚。
    - 包装选项:管装(Tube)或带卷(Tape & Reel),带有顶部密封且带有凹陷操作器的型号可提供。
    - 低轮廓设计:确保安装后的占用空间最小。
    - 位置数量:最多可达12个位置。
    - 触点材料:采用金镀层触点。
    - 电气规格:非切换状态最大电流为100mA @ 50VDC,切换状态最大电流为25mA @ 24VDC。
    - 寿命:达到2,000次操作循环。
    - 接触电阻:最大值为50毫欧姆。
    - 绝缘电阻:最小值为100兆欧,在500VDC下测试。
    - 耐压强度:500VAC持续1分钟。
    - 工作温度范围:-20°C至+85°C。
    - 存储温度范围:-40°C至+85°C。
    - 行程:标称1.0毫米。
    - 触点排列:每个位置单极单掷(SPST)。

    产品特点和优势


    KAE系列DIP开关的主要优势在于其高度可靠的机械设计和优异的电气性能。特别适合于需要频繁切换的场合,如工业控制、医疗设备和通信设备等。此外,其低轮廓和多样化的包装选项使其易于集成到各种不同的电路板设计中。

    应用案例和使用建议


    - 医疗设备:由于具备优秀的电气性能和抗干扰能力,KAE系列开关可用于医疗设备的输入控制系统。
    - 计算机外设:开关可应用于键盘和鼠标等输入设备,确保长时间稳定运行。
    - 电信设备:KAE系列开关在电信设备中的信号转换和控制中表现出色,特别是在恶劣环境下。

    使用建议:建议在选择具体型号时考虑所需的开关位置数量和终端类型,确保其能够满足特定应用的需求。对于高温或低温环境,应特别关注其温度范围以确保正常使用。

    兼容性和支持


    KAE系列DIP开关兼容标准的印刷电路板(PCB)设计,其管装或带卷包装选项使其便于自动化生产和组装。厂商提供详尽的技术文档和支持服务,帮助用户快速解决问题并提升产品性能。

    常见问题与解决方案


    1. 问题:开关操作不顺畅。
    - 解决办法:检查是否有灰尘或其他异物阻碍了开关的操作,确保清洁干净。

    2. 问题:接触电阻过高。
    - 解决办法:检查触点是否被污染或损坏,必要时更换新的触点。

    总结和推荐


    KAE系列DIP开关以其出色的设计、广泛的适用性和高可靠性成为电子应用中的理想选择。其耐用性和灵活性使其在多个行业中广泛应用。总体而言,强烈推荐使用KAE系列DIP开关,特别是在需要高可靠性和长时间稳定工作的场合。

KAE04LGGR参数

参数
最大交流触点电压 -
引脚总间距 -
电流额定值 25mA
电压额定值 -
电气寿命 2000Cycles
机械寿命 -
通用封装 DIP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

KAE04LGGR厂商介绍

E-SWITCH是一家全球领先的电子开关制造商,专注于设计和生产高品质、高性能的开关产品。公司主营产品包括轻触开关、按键开关、滑动开关、旋转开关、检测开关等多种类型,广泛应用于消费电子、工业控制、医疗设备、汽车电子等领域。

E-SWITCH的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,确保产品性能领先。
2. 品质保证:严格的质量控制体系,确保每一件产品都符合高标准。
3. 定制服务:根据客户需求,提供个性化的定制解决方案。
4. 全球布局:在全球设有多个生产基地和销售网络,为客户提供快速响应和优质服务。
5. 环保理念:注重环保,产品符合RoHS等环保标准,致力于可持续发展。

KAE04LGGR数据手册

厂牌 PDF简要描述 下载
E-SWITCH 拨码开关 E-SWITCH KAE04LGGR KAE04LGGR数据手册

KAE04LGGR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 10.8834
10+ ¥ 9.87
100+ ¥ 8.07
250+ ¥ 7.5
700+ ¥ 6.59
1400+ ¥ 6.35
库存: 632
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 10.88
