R5DBLKBLKHF0

产品分类: 翘板开关
厂牌: E-SWITCH
产品描述: On-Off-On DPDT 30000Cycles 10000Cycles 15A DPDT 卡入式安装,按扣安装,面板安装 33.1mm(高度)
供应商型号: 2830620
供应商: element14
标准整包数: 1

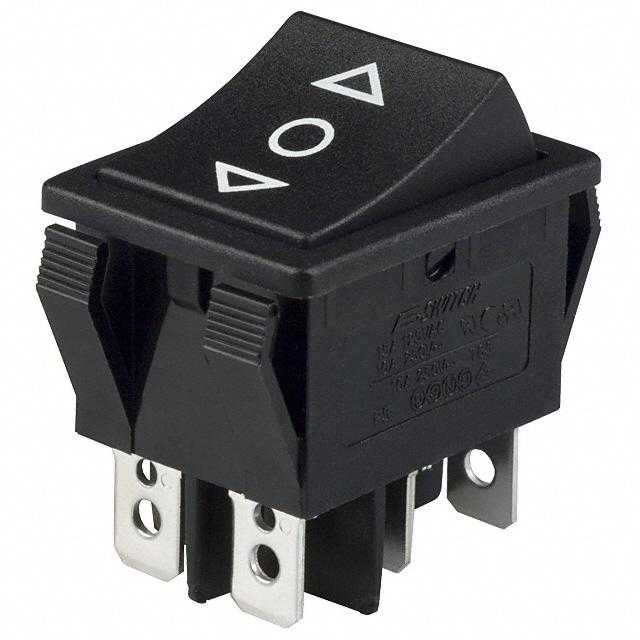

E-SWITCH 翘板开关 R5DBLKBLKHF0

R5DBLKBLKHF0概述

    电子元器件产品技术手册

    产品简介


    本手册介绍的是E-Switch公司的开关产品,型号为R5DBLKBLKHF0。该产品属于拨动开关,主要用于控制电路的通断。主要功能是实现电路的切换,可应用于各类电子设备中,如家电、工业控制系统、通信设备等。

    技术参数


    根据技术手册,该开关的主要技术参数如下:
    - 面板厚度适用范围:0.75-3.00 mm(0.030-0.118 in)
    - 尺寸:
    - 长度:36.00 mm(1.417 in)
    - 宽度:11.40 mm(0.449 in)
    - 高度:22.25 mm(0.876 in)
    - 额定电流和电压:
    - UL认证:10A@250VAC, 15A@125VAC
    - VDE认证:16A@250VAC
    - 电气寿命:10,000次循环
    - 机械寿命:30,000次循环
    - 接触电阻:<20毫欧姆(初始)
    - 绝缘电阻:>1,000兆欧姆
    - 耐压强度:>1,500V AC, 1分钟
    - 操作温度范围:
    - 接线端子侧:-20°C至85°C
    - 摇杆侧:-20°C至55°C

    产品特点和优势


    1. 高可靠性:该开关具有长寿命的机械结构和稳定的电气性能,保证了长期使用的可靠性。
    2. UL和VDE认证:通过多项国际安全认证,确保产品符合严格的电气标准。
    3. 宽泛的操作温度范围:适用于各种环境条件下的应用。
    4. 紧凑设计:小巧轻便的设计使得安装更加灵活方便。

    应用案例和使用建议


    - 应用场景:适用于家电控制、工业自动化系统、通信设备等。
    - 使用建议:
    1. 正确安装:请按照推荐的面板厚度进行安装,以确保最佳的固定效果。
    2. 注意接线顺序:按照指定的功能(ON/OFF)连接电路,避免错误接线导致的故障。
    3. 定期检查:为了保持良好的电气性能,建议定期检查开关的状态。

    兼容性和支持


    - 兼容性:该产品可以与市面上多数标准电气连接器兼容。
    - 支持和服务:制造商提供全面的技术支持和售后服务,包括产品咨询、故障诊断和维修服务。

    常见问题与解决方案


    - 问题1:开关无法正常通断。
    - 解决方法:检查是否有错误的接线顺序,确保接线正确无误。
    - 问题2:开关接触不良。
    - 解决方法:清洁开关触点,确保触点干净无杂质。

    总结和推荐


    综上所述,R5DBLKBLKHF0拨动开关是一款高效可靠的产品,具备优良的电气特性和广泛的应用范围。其稳定的性能、紧凑的设计和完善的售后服务使其在市场上具有较强的竞争力。建议在需要高性能开关的应用场合中选用此产品。

R5DBLKBLKHF0参数

参数
电气寿命 10000Cycles
机械寿命 30000Cycles
开关功能 On-Off-On
指示颜色 -
开关配置 DPDT
触点样式 DPDT
电流额定值 15A
长*宽*高 33.1mm(高度)
安装方式 卡入式安装,按扣安装,面板安装
应用等级 工业级
零件状态 在售

R5DBLKBLKHF0厂商介绍

E-SWITCH是一家全球领先的电子开关制造商,专注于设计和生产高品质、高性能的开关产品。公司主营产品包括轻触开关、按键开关、滑动开关、旋转开关、检测开关等多种类型,广泛应用于消费电子、工业控制、医疗设备、汽车电子等领域。

E-SWITCH的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,确保产品性能领先。
2. 品质保证:严格的质量控制体系,确保每一件产品都符合高标准。
3. 定制服务:根据客户需求,提供个性化的定制解决方案。
4. 全球布局:在全球设有多个生产基地和销售网络,为客户提供快速响应和优质服务。
5. 环保理念:注重环保,产品符合RoHS等环保标准,致力于可持续发展。

R5DBLKBLKHF0数据手册

厂牌 PDF简要描述 下载
E-SWITCH 翘板开关 E-SWITCH R5DBLKBLKHF0 R5DBLKBLKHF0数据手册

R5DBLKBLKHF0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 23.1948
5+ ¥ 21.2568
10+ ¥ 19.737
20+ ¥ 18.71
50+ ¥ 17.85
库存: 134
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 23.19
直接购买
加入购物车
