TL3312NF235Q

产品分类: 轻触开关
厂牌: E-SWITCH
产品描述: 12V(DC) Off-Mom SPST-NO 2.35N 50000Cycles 50mA 150μm 350μm 贴片安装,黏合安装 3.7mm*3.7mm*350μm
供应商型号: 14M-TL3312NF235Q
供应商: 云汉优选
标准整包数: 1

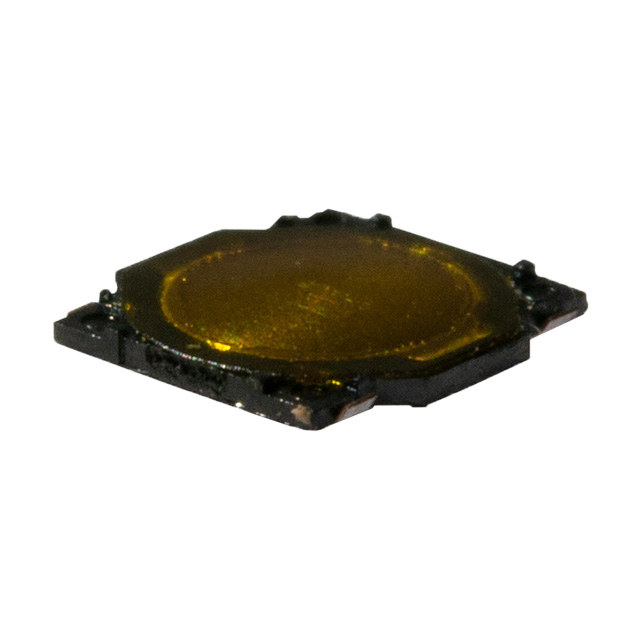

E-SWITCH 轻触开关 TL3312NF235Q

TL3312NF235Q概述

    电子元器件产品技术手册:TL3312系列触控开关

    产品简介


    TL3312系列触控开关是一款超微型表面贴装(SMT)按键开关,广泛应用于手持设备、可穿戴电子产品、计算机外围设备、消费电子设备、仪器仪表、电信等领域。它的主要特点是尺寸紧凑、操作力低且操作寿命长,能够适应各种严苛的工作环境。

    技术参数


    - 尺寸: 3.7mm x 3.7mm x 0.35mm (长x宽x高)
    - 电气规格:
    - 最大电流: 50mA @ 12VDC
    - 接触电阻: ≤100mΩ (初始最大值)
    - 绝缘电阻: ≥100MΩ (100VDC)
    - 介电强度: 100VAC持续1分钟
    - 使用寿命:
    - 160gf操作力下可达500,000次循环
    - 235gf操作力下可达50,000次循环
    - 操作温度范围: -40°C至85°C
    - 存储温度范围: -40°C至85°C
    - 操作力: 160gf或235gf
    - 行程: 0.15mm
    - 接触方式: 单刀单掷(SPST)

    产品特点和优势


    1. 超小型设计:仅3.7mm x 3.7mm x 0.35mm,适合空间有限的应用场合。
    2. 低操作力:两种不同操作力选择(160gf和235gf),适用于不同应用场景。
    3. 长寿命:在不同操作力下,具有较高的使用寿命,可达到500,000次循环以上。
    4. 良好的绝缘性能:绝缘电阻高达100MΩ(100VDC),保证了可靠性和稳定性。
    5. 耐温性好:能在极端温度范围内正常工作,适用范围广。

    应用案例和使用建议


    - 手持设备:如智能手机、平板电脑等,要求开关体积小且耐用。
    - 可穿戴电子产品:智能手表、健康监测手环等,需要轻薄、稳定且低功耗的开关。
    - 计算机外围设备:鼠标、键盘等输入设备,需具备长寿命和高可靠性。

    使用建议:
    - 在使用过程中,确保电路板保持清洁,避免灰尘和异物进入影响开关性能。
    - 根据具体应用需求选择合适的操作力,以保证最佳的操作体验和使用寿命。
    - 定期检查和维护,特别是在极端环境下长期使用时。

    兼容性和支持


    - TL3312系列触控开关符合RoHS标准,环保安全。
    - 支持不同的表面贴装工艺,易于集成到现有的电路板设计中。
    - 厂商提供详尽的技术支持和售后服务,确保客户在使用过程中无后顾之忧。

    常见问题与解决方案


    1. 问题:开关接触不良
    - 解决方案:检查安装位置是否正确,确保周围没有异物,重新焊接连接点。
    2. 问题:无法承受指定的操作力
    - 解决方案:确认所选型号是否符合要求的操作力范围,必要时更换更适合的操作力型号。
    3. 问题:温度影响开关性能
    - 解决方案:确保开关在规定的温度范围内使用,对于极端环境下的应用,考虑采取额外的防护措施。

    总结和推荐


    TL3312系列触控开关凭借其紧凑的设计、稳定的性能和广泛的应用范围,在市场上具有很强的竞争力。它适用于各种严苛的工作环境,特别适合于手持设备、可穿戴电子产品和计算机外围设备等领域的应用。鉴于其优异的表现和广泛的兼容性,我们强烈推荐这一产品。

TL3312NF235Q参数

参数
电压额定值 12V(DC)
执行器高度 350μm
执行器行程 150μm
机械寿命 50000Cycles
操作力 2.35N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 50mA
长*宽*高 3.7mm*3.7mm*350μm
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TL3312NF235Q厂商介绍

E-SWITCH是一家全球领先的电子开关制造商,专注于设计和生产高品质、高性能的开关产品。公司主营产品包括轻触开关、按键开关、滑动开关、旋转开关、检测开关等多种类型,广泛应用于消费电子、工业控制、医疗设备、汽车电子等领域。

E-SWITCH的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,确保产品性能领先。
2. 品质保证:严格的质量控制体系,确保每一件产品都符合高标准。
3. 定制服务:根据客户需求,提供个性化的定制解决方案。
4. 全球布局:在全球设有多个生产基地和销售网络,为客户提供快速响应和优质服务。
5. 环保理念:注重环保,产品符合RoHS等环保标准,致力于可持续发展。

TL3312NF235Q数据手册

厂牌 PDF简要描述 下载
E-SWITCH 轻触开关 E-SWITCH TL3312NF235Q TL3312NF235Q数据手册

TL3312NF235Q封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.6466
10+ ¥ 2.4053
30+ ¥ 1.8837
100+ ¥ 1.6658
300+ ¥ 1.6035
8000+ ¥ 1.5568
库存: 8000
起订量: 1 增量: 8000
交货地:
最小起订量为:1
合计: ¥ 2.64
