首页  >  产品百科  >  PV6F240SSG-301

PV6F240SSG-301

产品分类: 按钮开关
厂牌: E-SWITCH
产品描述: Flat Button Off-Mom SPST-NO 圆形-16.00(Dia) 50000Cycles 48V 白色 50000Cycles 2A 焊接安装,面板安装 18mm(长度)*21.5mm(高度)
供应商型号: ET-2830817
供应商: 海外现货
标准整包数: 1

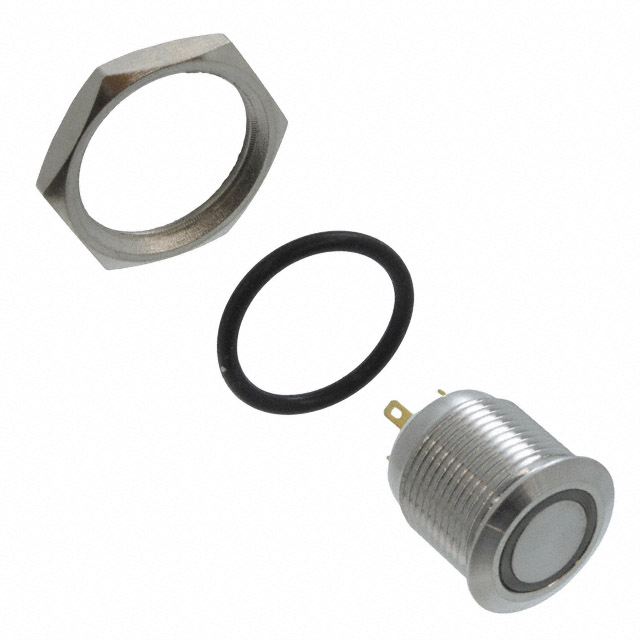

E-SWITCH 按钮开关 PV6F240SSG-301

PV6F240SSG-301概述

    PV6系列防破坏开关技术手册

    1. 产品简介


    PV6系列防破坏开关是一种用于各种高安全性应用场合的工业控制元件。这种开关设计用于在恶劣环境中保持可靠操作,适用于如医疗设备、安全装置和工业控制系统等领域。该系列产品包括多种不同的开关类型和配置选项,以满足不同应用需求。

    2. 技术参数


    | 参数名称 | 规格 |
    | : | : |
    | 直径开孔尺寸 | 16毫米 |
    | 单色、双色和RGB LED选项 | 支持 |
    | 点光源或环形光源选项 | 支持 |
    | 激光蚀刻电源符号图形选项 | 支持 |
    | 环形照明和电源符号图形选项 | 支持 |
    | 多种致动器选项 | 支持 |
    | 导航指示器选项 | 支持 |
    | 防尘防水等级 | IP65 |
    | 开关形式 | 单极单掷(SPST) |
    | 引线长度 | 300毫米 |
    | 电气规格 | 2安培,48伏直流电 |
    | 机械寿命 | 1,000,000次 |
    | 电气寿命 | 50,000次 |
    | 接触电阻 | 最大50毫欧 |
    | 绝缘电阻 | 最小1,000兆欧 |
    | 绝缘耐压强度 | 2,000伏交流电 |
    | 工作/存储温度范围 | -20°C至55°C |
    | 按键行程 | 非照明型:1.80毫米;照明型:2.20毫米 |
    | 防潮等级 | IP65 |
    | 操作力 | 400克力 |
    | 面板厚度 | 1至10毫米 |
    | 安装螺母扭矩 | 5至14牛米 |

    3. 产品特点和优势


    - 多用途:提供多种颜色、形状和功能的开关,能够满足不同客户的需求。
    - 耐用性:具备IP65防护等级,确保在灰尘和潮湿环境中仍然具有可靠的性能。
    - 高可靠性:机械和电气寿命长,能够承受频繁的操作而不会轻易损坏。
    - 易于安装:多种引线长度选择和多种面板厚度适用性,便于用户根据需要进行安装。

    4. 应用案例和使用建议


    - 医疗设备:可用于紧急停机按钮或模式切换,确保系统能够在关键时刻正常运行。
    - 工业控制系统:适合用于设备的启动和停止,以及状态显示。
    - 公共设施:如自动售货机、售票机和自动取款机中的开关组件。
    使用建议:
    - 在选择合适的面板材料时,考虑其对电磁干扰的屏蔽效果。
    - 为了获得最佳的指示效果,建议根据应用环境选择适当的LED颜色和亮度。
    - 在长期操作中,定期检查和清洁开关,以保证其正常运作并延长使用寿命。

    5. 兼容性和支持


    PV6系列防破坏开关与其他标准接口兼容,可以方便地集成到现有的电子设备中。制造商提供全面的技术支持和维护服务,包括快速响应客户的咨询和问题处理。

    6. 常见问题与解决方案


    - 问题1:安装后无法正常操作?
    - 解决方案:请检查安装深度是否符合要求,确保螺母紧固。
    - 问题2:灯具不亮?
    - 解决方案:确认LED接线正确无误,检查供电电压是否匹配。
    - 问题3:接触不良?
    - 解决方案:请清洁开关上的接触点,必要时更换新的开关。

    7. 总结和推荐


    总体而言,PV6系列防破坏开关以其高性能、高可靠性和广泛的适用范围成为市场上极具竞争力的产品。推荐所有需要高安全性和高可靠性的应用场合使用这款开关。

PV6F240SSG-301参数

参数
最大直流触点电压 48V
开关功能 Off-Mom
电气寿命 50000Cycles
开关配置 SPST-NO
电流额定值 2A
最大交流触点电压 -
执行器类型 Flat Button
指示颜色 白色
面板开孔尺寸 圆形-16.00(Dia)
机械寿命 50000Cycles
长*宽*高 18mm(长度)*21.5mm(高度)
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

PV6F240SSG-301厂商介绍

E-SWITCH是一家全球领先的电子开关制造商,专注于设计和生产高品质、高性能的开关产品。公司主营产品包括轻触开关、按键开关、滑动开关、旋转开关、检测开关等多种类型,广泛应用于消费电子、工业控制、医疗设备、汽车电子等领域。

E-SWITCH的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,确保产品性能领先。
2. 品质保证:严格的质量控制体系,确保每一件产品都符合高标准。
3. 定制服务:根据客户需求,提供个性化的定制解决方案。
4. 全球布局:在全球设有多个生产基地和销售网络,为客户提供快速响应和优质服务。
5. 环保理念:注重环保,产品符合RoHS等环保标准,致力于可持续发展。

PV6F240SSG-301数据手册

厂牌 PDF简要描述 下载
E-SWITCH 按钮开关 E-SWITCH PV6F240SSG-301 PV6F240SSG-301数据手册

PV6F240SSG-301封装设计

查看详情并下载
Symbol
Footprint
3D Model
