KAS2104ET

产品分类: 拨码开关
厂牌: E-SWITCH
产品描述: 2000Cycles 2000Cycles 25mA DIP 通孔安装 11.52mm(长度)*9.9mm(高度)
供应商型号: KAS2104ET
供应商: Master
标准整包数: 39

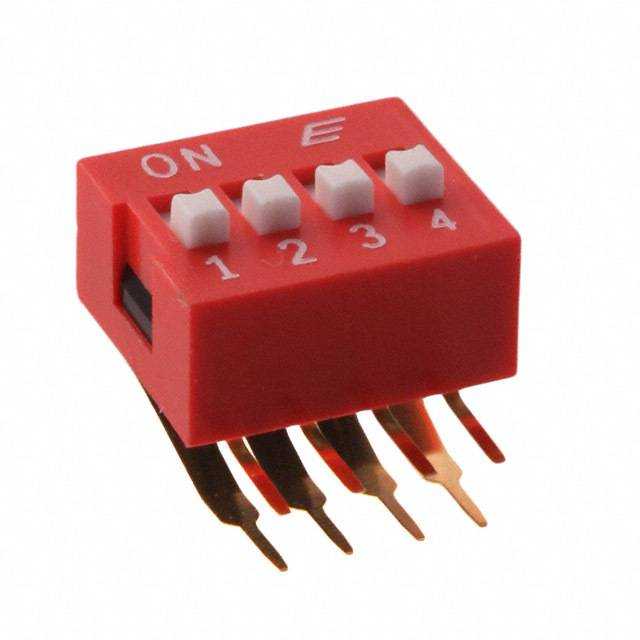

E-SWITCH 拨码开关 KAS2104ET

KAS2104ET概述

    KAS Series DIP Switch 产品概述

    产品简介


    KAS系列单刀双掷(DPDT)直插式开关(DIP开关)是一种用于数字电路和模拟电路的常见电子元器件。它主要用于实现位移操作、设备配置和状态监控。KAS系列DIP开关广泛应用于工业控制、医疗设备、计算机外设、消费电子产品等领域。

    技术参数


    - 封装类型:通孔(PCB引脚)安装
    - 位置数:从2到12个位置可选
    - 包装形式:管装
    - 电气额定值:
    - 非切换条件下的电流容量:100mA @ 50V DC
    - 切换条件下的电流容量:25mA @ 24V DC
    - 寿命:预期为2,000次循环
    - 接触电阻:最大100毫欧
    - 绝缘电阻:最小100兆欧(在500V DC下)
    - 介电强度:1分钟内承受100V AC
    - 工作温度范围:-20°C至85°C
    - 储存温度范围:-40°C至85°C
    - 行程:典型2.0毫米
    - 触点排列:每个位置单极单掷(SPST)

    产品特点和优势


    - 多种位置选项:从2到12个位置的灵活选择,满足不同的设计需求。
    - 高可靠性:预期寿命达到2,000次循环,确保长期稳定运行。
    - 抗干扰能力强:接触电阻低,绝缘电阻高,能够适应各种复杂环境。
    - 易于集成:通孔安装方式便于安装和拆卸,适用于多层电路板设计。
    - 符合环保要求:RoHS认证,满足现代电子产品的环保标准。

    应用案例和使用建议


    - 应用案例:KAS系列DIP开关常用于控制面板的设计,例如家庭自动化系统、车库门开启器、电信设备、仪器仪表等。
    - 使用建议:
    - 在安装时应确保开关安装在平整的表面上,避免安装倾斜导致的误操作。
    - 建议在设计时考虑散热措施,特别是在高温环境下工作的情况。
    - 定期检查开关接触点是否有磨损或氧化现象,及时更换以保证电气连接的稳定性。

    兼容性和支持


    - 兼容性:KAS系列DIP开关支持通过引脚连接到标准的印刷电路板上,与各种集成电路和电子模块兼容。
    - 厂商支持:制造商提供详尽的技术文档和支持服务,包括产品规格书、安装指南和技术咨询等。

    常见问题与解决方案


    - 问题1:接触不良
    - 解决方案:检查接线是否牢固,清洁接触点,必要时更换新的DIP开关。
    - 问题2:使用寿命短
    - 解决方案:检查工作环境是否过于恶劣,如有需要,增加保护措施,如屏蔽罩或散热装置。
    - 问题3:无法正常切换
    - 解决方案:确认连接正确无误,确保输入信号满足DIP开关的工作电压范围。

    总结和推荐


    KAS系列DIP开关以其可靠的设计和广泛的应用范围,在工业控制、医疗设备和消费电子产品等领域表现出色。其独特的多功能性、高可靠性以及环境适应能力使其成为市场上备受青睐的产品之一。综上所述,我们强烈推荐KAS系列DIP开关作为您的电子工程项目中的理想选择。

KAS2104ET参数

参数
电压额定值 -
电气寿命 2000Cycles
机械寿命 2000Cycles
最大交流触点电压 -
引脚总间距 -
电流额定值 25mA
长*宽*高 11.52mm(长度)*9.9mm(高度)
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

KAS2104ET厂商介绍

E-SWITCH是一家全球领先的电子开关制造商,专注于设计和生产高品质、高性能的开关产品。公司主营产品包括轻触开关、按键开关、滑动开关、旋转开关、检测开关等多种类型,广泛应用于消费电子、工业控制、医疗设备、汽车电子等领域。

E-SWITCH的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,确保产品性能领先。
2. 品质保证:严格的质量控制体系,确保每一件产品都符合高标准。
3. 定制服务:根据客户需求,提供个性化的定制解决方案。
4. 全球布局:在全球设有多个生产基地和销售网络,为客户提供快速响应和优质服务。
5. 环保理念:注重环保,产品符合RoHS等环保标准,致力于可持续发展。

KAS2104ET数据手册

厂牌 PDF简要描述 下载
E-SWITCH 拨码开关 E-SWITCH KAS2104ET KAS2104ET数据手册

KAS2104ET封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
39+ $ 1.4916 ¥ 11.7546
273+ $ 1.3505 ¥ 11.2289
507+ $ 1.2572 ¥ 10.4472
1014+ $ 1.1405 ¥ 9.3392
2535+ $ 1.0086 ¥ 8.2593
5031+ $ 0.9938 ¥ 8.1383
7527+ $ 0.9463 ¥ 7.7495
10023+ $ 0.9463 ¥ 7.7495
库存: 897
起订量: 39 增量: 0
交货地:
最小起订量为:39
合计: ¥ 458.42
