WS20850100F183P1A

产品分类: 限位开关
厂牌: E-SWITCH
产品描述: On-On SPDT 1.83N SPDT 通孔安装
供应商型号: ET-4050548
供应商: 海外现货
标准整包数: 1

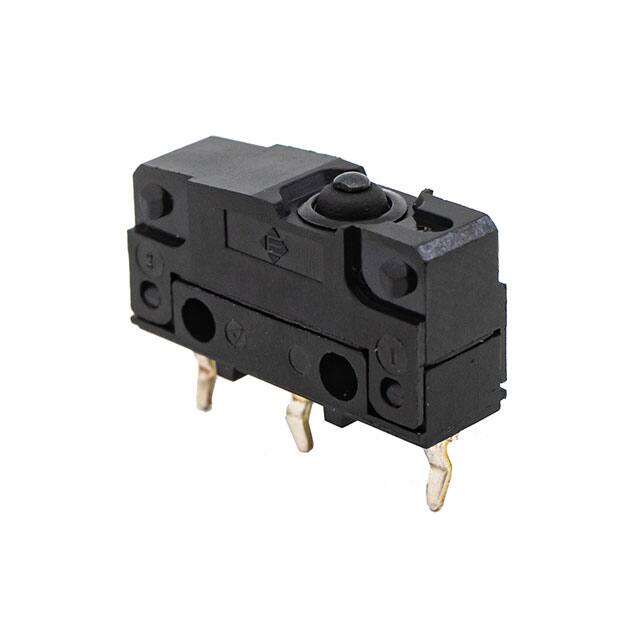

E-SWITCH 限位开关 WS20850100F183P1A

WS20850100F183P1A概述

    WS2 系列微动开关技术手册

    产品简介


    WS2 系列微动开关是一款设计用于各种应用场合的高品质电子元器件。该开关具有多种终结选项,包括焊接引脚、快速连接端子和PCB引脚。其主要功能是在电路中提供可靠的触点切换,广泛应用于家电(如地板护理器具、白色家电和自动售货机)、暖通空调(HVAC)系统等领域。

    技术参数


    - 额定电流:2A @ 30VDC 或 2A @ 250VAC
    - 接触电阻:最大50mΩ(初始)
    - 绝缘电阻:最小100MΩ @ 500VDC
    - 耐压强度:1分钟内500VAC
    - 电气寿命:最少100,000次循环
    - 机械寿命:最少500,000次循环
    - 工作温度范围:-25°C 至 85°C
    - 操作力:最大183克力(gf)
    - 电路类型:单极双掷(SPDT)
    - 防护等级:IP67

    产品特点和优势


    WS2系列微动开关的最大特点是其长寿命和高可靠性。它能够承受大量的操作周期,并且具备优良的抗振动和冲击能力。此外,IP67级别的防护使其在恶劣环境下也能正常运行,非常适用于需要严格防护的应用场合。

    应用案例和使用建议


    WS2系列微动开关适用于多种应用场景,例如家用电器的按钮控制、暖通空调系统的状态检测等。为了确保最佳性能,建议在安装时严格按照推荐的PCB布局进行布线,并保持良好的环境清洁度以避免灰尘和其他颗粒物的影响。

    兼容性和支持


    WS2系列微动开关通过了cURus认证,表明其在北美市场的安全性和合规性。此外,制造商提供了详细的技术文档和支持服务,包括产品选型指导和技术咨询,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:开关在低温下无法正常工作。
    - 解决方案:确保操作环境温度不低于-25°C。
    2. 问题:接通后的接触不稳定。
    - 解决方案:检查并重新调整焊接点,确保稳固连接。
    3. 问题:操作力过小导致误触发。
    - 解决方案:根据具体应用调整合适的操作力设置。

    总结和推荐


    综上所述,WS2系列微动开关凭借其出色的性能参数和广泛应用前景,在市场上具有很高的竞争力。它不仅能够满足各种苛刻的应用需求,还提供了全方位的技术支持和保障。因此,强烈推荐给需要高性能微动开关的用户和企业。

WS20850100F183P1A参数

参数
电气寿命 -
机械寿命 -
最小行程 -
操作力 1.83N
开关功能 On-On
开关配置 SPDT
执行器角度 -
电流额定值 -
通用封装 SPDT
安装方式 通孔安装
零件状态 在售
包装方式 盒装

WS20850100F183P1A厂商介绍

E-SWITCH是一家全球领先的电子开关制造商,专注于设计和生产高品质、高性能的开关产品。公司主营产品包括轻触开关、按键开关、滑动开关、旋转开关、检测开关等多种类型,广泛应用于消费电子、工业控制、医疗设备、汽车电子等领域。

E-SWITCH的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,确保产品性能领先。
2. 品质保证:严格的质量控制体系,确保每一件产品都符合高标准。
3. 定制服务:根据客户需求,提供个性化的定制解决方案。
4. 全球布局:在全球设有多个生产基地和销售网络,为客户提供快速响应和优质服务。
5. 环保理念:注重环保,产品符合RoHS等环保标准,致力于可持续发展。

WS20850100F183P1A数据手册

厂牌 PDF简要描述 下载
E-SWITCH 限位开关 E-SWITCH WS20850100F183P1A WS20850100F183P1A数据手册

WS20850100F183P1A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.1763 ¥ 26.8396
10+ $ 2.0663 ¥ 17.4599
100+ $ 1.9024 ¥ 16.0756
200+ $ 1.7388 ¥ 14.6932
500+ $ 1.6394 ¥ 13.8528
1000+ $ 1.566 ¥ 13.2327
库存: 288
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 26.83
