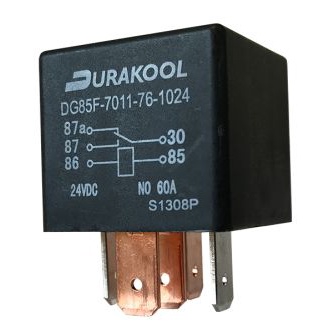

DG85F-7011-76-1024-DR

产品分类: 其他继电器
厂牌: DURAKOOL
产品描述: Durakool 功率继电器, 24V 直流线圈电压, 切换电流60A, 单刀双掷
供应商型号: 9156688
供应商: 海外现货
标准整包数: 1
DURAKOOL 其他继电器 DG85F-7011-76-1024-DR

DG85F-7011-76-1024-DR概述

    DG85系列汽车/工业继电器

    产品简介


    DG85系列继电器是为汽车和工业应用设计的一般用途继电器。该系列继电器具备高浪涌电流能力、PCB安装选项、适用于直流电机控制,以及具有行业标准尺寸和引脚布局。其中,DG85F型号特别优化用于24VDC切换。所有型号均符合RoHS标准。

    技术参数


    接触参数
    - 接触数量及排列:单极双掷(SPDT);单极单掷(SPST-NO)
    - 接触材料:AgNi0.15、AgNi90/10、AgSnOInO、AgCdO
    - 最大切换电压:30VDC(视具体情况而定,见图5、6);DG85F:24VDC
    - 最大连续电流:
    - SPST-NO:40A(DG85A)、60A(DG85B)、80A(DG85C)、100A(DG85D)、60A(DG85F)
    - SPDT (NO/NC):40A/30A(DG85A)、60A/40A(DG85B)、80A/60A(DG85C)、60A/40A(DG85F)
    - 最大切换电流(接通):
    - SPST-NO:120A(DG85A/B)、240A(DG85C/D)、120A(DG85F)
    - SPDT (NO/NC):120A/45A(DG85A/B)、240/180A(DG85C)、120A/45A(DG85F)
    - 最大切换电流(断开):
    - SPST-NO:40A(DG85A)、60A(DG85B)、80A(DG85C)、100A(DG85D)、60A(DG85F)
    - SPDT (NO/NC):40A/30A(DG85A)、60A/40A(DG85B)、80A/60A(DG85C)、60A/40A(DG85F)
    - 最小切换电流:0.1A(12VDC)、0.5A(12VDC、24VDC)
    - 接触间隙:≥0.5mm、≤1.0mm
    - 初始接触电阻:小于100mΩ,最大值在0.1A/6VDC时
    线圈参数
    - 额定电压:DC 6…24V
    - 必须释放电压:≥0.1Un
    - 操作范围:见表1
    - 额定功耗:DC 1.6W;1.81W(带电阻)
    绝缘参数
    - 绝缘电阻:100MΩ(500VDC,湿度50%)
    - 介电强度:线圈到接触面:500Vrms,1分钟;接触到接触面:500Vrms,1分钟
    通用数据
    - 操作时间(典型):≤7ms
    - 释放时间(典型):≤2ms
    - 电气寿命:1 x 105次操作(DG85F为5 x 104次)
    - 机械寿命:1 x 107次操作(DG85F为5 x 105次)
    - 尺寸:根据型号不同
    - 重量:约40克(取决于型号和安装方式)
    - 环境温度:存储温度:-40至155°C;工作温度:-40至125°C
    - 冲击电阻:功能:20g,11ms;破坏性:100g
    - 振动抵抗:DA 1.27mm,10-40Hz/40-70Hz:5g;DA 0.5mm,100-500Hz:10g

    产品特点和优势


    DG85系列继电器具备高浪涌电流能力和连续大电流处理能力,适合用于直流电机控制和其他需要高可靠性继电器的应用场景。它们具有行业标准尺寸和引脚布局,方便集成到各种系统中。此外,DG85F型号特别针对24VDC切换进行了优化,使得它在需要更高电压的应用中表现出色。这些特性使其成为工业和汽车领域的理想选择。

    应用案例和使用建议


    DG85系列继电器广泛应用于汽车和工业自动化控制系统中,特别是在需要频繁切换或处理高电流的场景中。例如,在电动汽车的电池管理系统中,DG85可以用于安全地切换高压电路。建议在使用这类继电器时,确保电路设计充分考虑到所需的电压和电流要求,以避免过载和损坏。

    兼容性和支持


    DG85系列继电器提供多种安装选项,如金属支架和裙边盖板,方便灵活配置。此外,厂商还提供相应的技术支持和维护服务,确保客户能够顺利使用这些产品。

    常见问题与解决方案


    1. 问题:如何正确安装继电器?
    - 解决方案:参照产品手册中的安装指南进行操作。确保接线正确无误,并且安装过程中遵循正确的工艺要求。
    2. 问题:如何处理高温环境下的操作问题?
    - 解决方案:注意环境温度限制。确保工作温度不超过规定范围,必要时采取散热措施。
    3. 问题:如何确定继电器的工作状态?
    - 解决方案:可以通过测量电压和电流来判断继电器是否正常工作。也可以通过检查接触电阻来验证其功能状态。

    总结和推荐


    综上所述,DG85系列继电器凭借其出色的性能和多样的应用选项,是一款非常值得推荐的产品。其高浪涌电流能力和良好的电气寿命使其非常适合于工业和汽车应用中的关键任务场合。如果您需要一款可靠的继电器来满足这些需求,DG85系列无疑是一个理想的选择。

DG85F-7011-76-1024-DR参数

参数
开关功能 -
继电器类型 -
长*宽*高 28.3mm*28.3mm*28.3mm
通用封装 SPDT
安装方式 通孔安装

DG85F-7011-76-1024-DR厂商介绍

DURAKOOL公司是一家专注于高性能材料的制造商,其产品广泛应用于工业、汽车、**和医疗等领域。公司主营产品包括:

1. 高性能塑料:用于制造轻质、耐用的部件,适用于需要高强度和耐磨损的应用。
2. 复合材料:结合多种材料的优点,用于制造高性能的结构部件。
3. 特种橡胶:用于制造密封件、减震器等,具有优异的耐化学性和耐温性。
4. 热塑性弹性体:具有良好的弹性和柔韧性,适用于制造软管、密封件等。

DURAKOOL的优势在于:

- 创新材料技术:不断研发新型材料,以满足不断变化的市场需求。
- 定制解决方案:根据客户的具体需求,提供定制化的产品和解决方案。
- 质量控制:严格的质量管理体系,确保产品的一致性和可靠性。
- 全球网络:拥有广泛的全球分销网络,能够快速响应各地客户的需求。

DURAKOOL致力于通过其高性能材料推动工业进步,为客户提供卓越的产品和服务。

DG85F-7011-76-1024-DR数据手册

厂牌 PDF简要描述 下载
DURAKOOL 其他继电器 DURAKOOL DG85F-7011-76-1024-DR DG85F-7011-76-1024-DR数据手册

DG85F-7011-76-1024-DR封装设计

查看详情并下载
Symbol
Footprint
3D Model
