DEVR10-5061-S8-1012-R1

产品分类: 接触器
厂牌: DURAKOOL
产品描述: Durakool 接触器, 1极, 触点100 A
供应商型号: 1058537
供应商: 海外现货
标准整包数: 1

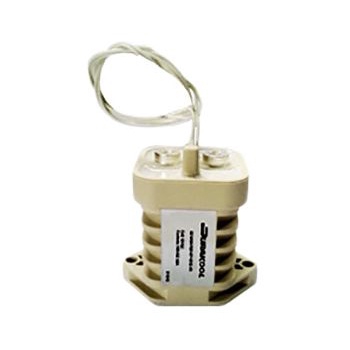

DURAKOOL 接触器 DEVR10-5061-S8-1012-R1

DEVR10-5061-S8-1012-R1概述


    产品简介


    DEVR10 是一款专为电动车辆设计的接触器,主要用于高电流和高电压的应用场合。该产品通过SPST-NO(单极单掷常开)方式实现电路的接通和断开操作。其接触材料采用银锡氧化物(AgSnO2),具有出色的耐电弧磨损能力,适合频繁开关操作。DEVR10 主要应用于电动汽车、工业自动化和电力系统等领域,是确保电路安全可靠运行的关键部件。

    技术参数


    电气参数
    - 接触器型号:DEVR10
    - 额定电流:100A(与电压相关)
    - 最大连续电流:100A
    - 最大短路电流:1250A(1/2正弦波,50/60Hz)
    - 最大切换电流:200A(持续时间3分钟)
    - 最大切换电压:900VDC
    - 最小切换电压:12VDC
    - 最小切换电流:100mA
    - 电压降:≤80mV @ 100A
    - 额定电压:12~72VDC
    - 最大允许电压:详见表1
    - 必须动作电压:详见表1
    - 必须释放电压:详见表1
    - 线圈电阻:详见表1
    - 线圈电流:详见表1
    - 线圈功率消耗:5.5~6.0W
    - 电气寿命:50,000次@50A/400VDC;6,000次@100A/400VDC
    - 机械寿命:1 x 10^6次
    - 绝缘电阻(初始/使用寿命):100MΩ/50MΩ@500VDC
    - 耐压等级:线圈-触点2,000Vrms/4,000VDC;触点-触点5,600Vrms/8,000VDC
    物理参数
    - 尺寸:L x W x H = 53.85 x 40 x 52.41mm
    - 重量:190g ±2g
    - 操作时间:≤25ms(含跳动时间≤5ms)
    - 释放时间:≤20ms
    - 工作温度范围:-40°C至+85°C
    - 抗冲击性:20G,11ms半正弦波峰值
    - 抗振性:20G,正弦波峰值(55~2,000 Hz)
    - 噪声水平(100mm处):70dB(a)

    产品特点和优势


    DEVR10接触器具备以下显著特点和优势:
    - 高电流和高电压能力:能够承受高达900VDC的电压和200A的连续电流。
    - 紧凑结构和低噪声:体积小巧,噪声控制良好,适合空间受限的应用场合。
    - 磁吹弧:通过内置的磁吹弧机构,有效减少电弧对触点的损害,提高寿命。
    - 无特殊安装要求:易于安装,无需复杂的辅助工具或特殊配置。
    - RoHS合规:符合环保标准,适用于绿色制造和应用。


    应用案例和使用建议


    应用案例
    DEVR10接触器广泛应用于各类电动车辆、工业自动化系统和电力分配设备。其在这些领域的关键作用在于:
    - 在电池管理系统中作为主控开关,用于保护电池免受过载或短路损害。
    - 在电机控制系统中实现高电流负载的精确控制。
    使用建议
    1. 正确连接电源:务必遵循正确的极性连接规范,避免因错误连接导致接触器寿命缩短。
    2. 安装紧固件:安装时确保所有紧固件安装到位,避免松动引起的过热和潜在火灾风险。
    3. 电路保护措施:在使用过程中注意配置适当的电路保护装置,以防接触器故障引发的安全问题。

    兼容性和支持


    DEVR10接触器的设计使其可以方便地与其他电子元器件或设备集成。厂商提供了详尽的技术文档和支持服务,以帮助客户顺利完成产品选型和安装。同时,美国电子组件有限公司还提供在线技术支持和售后服务,确保用户获得最佳使用体验。

    常见问题与解决方案


    1. Q: 接触器寿命是否会因安装不当而降低?
    A: 是的,安装不稳固会导致过热和潜在的故障。务必按照手册中的指导进行正确安装。

    2. Q: 如何判断接触器是否需要更换?
    A: 通过观察操作次数是否超过制造商提供的寿命范围,或者根据定期检查结果来决定。

    3. Q: 遇到噪音过大问题怎么办?
    A: 检查是否有接触不良或外部干扰因素,必要时联系制造商寻求技术支持。

    总结和推荐


    总体而言,DEVR10是一款高性能、高可靠性的电动车辆接触器,适用于各种高电流和高电压的应用场景。其独特的技术特性和广泛的适用性使其在市场上具有较强的竞争力。鉴于其卓越的表现和可靠的品质,我们强烈推荐DEVR10接触器用于需要高电流承载能力和长时间稳定工作的应用场合。

DEVR10-5061-S8-1012-R1参数

参数
开关功能 -
必须吸合电压 -
触头外形 -
线圈电流 -
额定接触电流 -
交流开关电压 -
直流开关电压 -
必须释放电压 -
交流线圈电压 -
直流线圈电压 12V
释放时间 -
运行时间 -
长*宽*高 53.85mm*40mm*58.59mm
安装方式 法兰安装,螺纹安装
应用等级 工业级

DEVR10-5061-S8-1012-R1厂商介绍

DURAKOOL公司是一家专注于高性能材料的制造商,其产品广泛应用于工业、汽车、**和医疗等领域。公司主营产品包括:

1. 高性能塑料:用于制造轻质、耐用的部件,适用于需要高强度和耐磨损的应用。
2. 复合材料:结合多种材料的优点,用于制造高性能的结构部件。
3. 特种橡胶:用于制造密封件、减震器等,具有优异的耐化学性和耐温性。
4. 热塑性弹性体:具有良好的弹性和柔韧性,适用于制造软管、密封件等。

DURAKOOL的优势在于:

- 创新材料技术:不断研发新型材料,以满足不断变化的市场需求。
- 定制解决方案:根据客户的具体需求,提供定制化的产品和解决方案。
- 质量控制:严格的质量管理体系,确保产品的一致性和可靠性。
- 全球网络:拥有广泛的全球分销网络,能够快速响应各地客户的需求。

DURAKOOL致力于通过其高性能材料推动工业进步,为客户提供卓越的产品和服务。

DEVR10-5061-S8-1012-R1数据手册

厂牌 PDF简要描述 下载
DURAKOOL 接触器 DURAKOOL DEVR10-5061-S8-1012-R1 DEVR10-5061-S8-1012-R1数据手册

DEVR10-5061-S8-1012-R1封装设计

查看详情并下载
Symbol
Footprint
3D Model
