P6SMBJ14A

产品分类: TVS二极管/ESD抑制器
产品描述: TVS, SMB, 150°C, 600W, 14V, Unidir
供应商型号: QE-P6SMBJ14A
供应商: Diotec Semiconductor
标准整包数: 3000

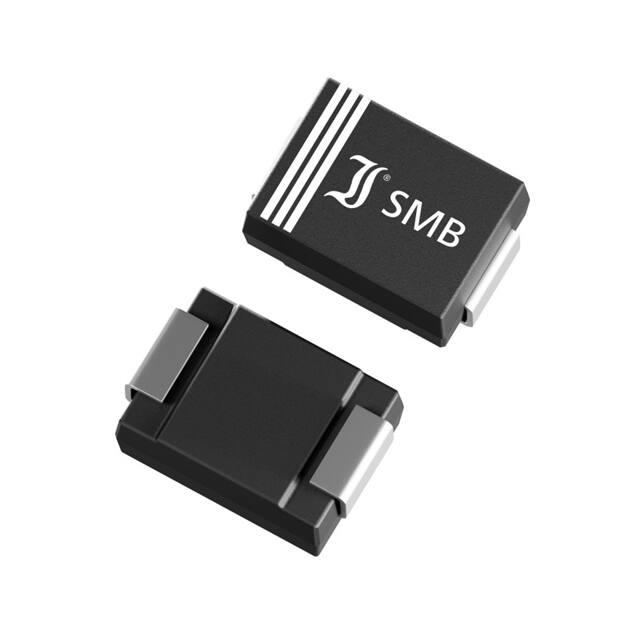

DIOTEC SEMICONDUCTOR TVS二极管/ESD抑制器 P6SMBJ14A

P6SMBJ14A概述


    产品简介


    P6SMBJ系列瞬态电压抑制二极管(Transient Voltage Suppressor Diodes,TVS)是一种小型表面贴装设备(SMD),适用于多种过压保护和电涌吸收的应用场景。这种二极管在商业级市场中提供,具备快速响应时间,能够在瞬间吸收高能脉冲电流,从而有效保护敏感电子元件免受静电放电(ESD)、感应浪涌和其他瞬态电压的影响。该系列产品广泛应用于通信设备、工业控制、消费电子、汽车电子等领域。

    技术参数


    - 封装类型:SMB (Surface Mount Technology)
    - 最大峰值脉冲功率(非重复):600W(10/1000 µs脉冲波形)
    - 最大连续功率耗散:5W
    - 工作温度范围:-50°C至+150°C
    - 击穿电压(VBR):6.4V至231V
    - 钳位电压(VC):在10/1000 µs脉冲下的钳位电压为10.3V至304V
    - 反向漏电流(ID):在击穿电压时的反向漏电流小于1mA
    - 热阻抗:
    - 结到环境:< 45K/W
    - 结到引脚:< 15K/W
    - 外形尺寸:符合DO-214AA标准

    产品特点和优势


    - 双向和单向版本:提供不同方向性版本以适应各种应用需求。
    - 高峰值脉冲处理能力:可承受高达600W的瞬时脉冲,确保在高压环境下稳定工作。
    - 极快的响应速度:能够迅速反应并吸收瞬时过电压,防止对下游电路的损害。
    - 符合环保标准:RoHS、REACH和冲突矿产合规,符合国际环保标准。
    - 可靠性高:具备良好的散热设计,即使在高温条件下也能保持性能稳定。

    应用案例和使用建议


    - 过电压保护:P6SMBJ系列广泛用于电源线路、信号线和通信线路中,防止雷击、感应浪涌和其他瞬态电压对电路造成的损坏。
    - 静电放电(ESD)保护:适合于需要高ESD防护能力的应用场合,如高速接口、数字电路等。
    - 续流二极管:适用于需要快速释放存储能量的电路中。
    使用建议:
    - 在安装时,建议使用至少25平方毫米的铜箔焊盘以确保良好的热传导性能。
    - 确保电路设计时考虑到峰值脉冲功率对PCB布局的影响,避免过热导致的故障。
    - 建议对关键电路进行详细的EMC测试,以验证P6SMBJ的防护效果。

    兼容性和支持


    - 兼容性:本产品具有广泛的适用性,可与多种标准的SMB封装设备兼容。
    - 技术支持:Diotec Semiconductor AG提供了详尽的技术文档和支持服务,包括数据手册、应用指南和故障排查工具,确保用户能够正确使用和维护这些设备。

    常见问题与解决方案


    1. 问:如何确定合适的型号?
    - 答:根据所需的应用电压选择对应的型号。如果需要双向保护,则选择后缀为"C"或"CA"的型号。

    2. 问:如何正确焊接此类组件?
    - 答:确保焊接温度达到260°C,并在持续时间为10秒内完成焊接过程,同时使用适当的助焊剂。

    3. 问:如何防止反向电流?
    - 答:选择击穿电压(VBR)高于预期工作电压的型号,这样可以有效地防止反向电流通过。

    4. 问:当出现过热现象时应该采取什么措施?
    - 答:首先检查焊接质量和PCB设计,确认散热是否足够。必要时可以增加散热片或者改善PCB布局以提高散热效率。

    总结和推荐


    P6SMBJ系列瞬态电压抑制二极管以其出色的峰值脉冲处理能力和快速响应时间,成为众多应用领域的理想选择。特别是在需要高度ESD防护、浪涌吸收和续流功能的场合,这类产品展现出卓越的性能。然而,鉴于其复杂的技术要求和应用环境的多样性,建议用户在选购前仔细评估自身的需求,并遵循制造商的指导原则来正确安装和使用。
    综上所述,P6SMBJ系列非常适合于寻求高效过电压保护解决方案的工程师和设计师们。由于其可靠性和广泛的兼容性,我们强烈推荐在相关项目中采用这一系列的产品。

P6SMBJ14A参数

参数
峰值脉冲电流 25.9A
峰值脉冲功率 600W
极性 单向
工作电压 -
箝位电压 -
击穿电压 1mA
长*宽*高 5mm(长度)*2.1mm(高度)
通用封装 SMB(DO-214AA)
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

P6SMBJ14A厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

P6SMBJ14A数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR TVS二极管/ESD抑制器 DIOTEC SEMICONDUCTOR P6SMBJ14A P6SMBJ14A数据手册

P6SMBJ14A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.4339
库存: 300000
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 1301.7
