DIW075M065

产品分类: IGBT单管
产品描述:
供应商型号: 4552627
供应商: 海外现货
标准整包数: 1
DIOTEC SEMICONDUCTOR IGBT单管 DIW075M065

DIW075M065概述


    产品简介


    DIW075M065 是一款中速开关绝缘栅双极晶体管(IGBT)与反向二极管组合的产品。它采用了先进的沟槽技术和场停止技术,能够在工业及商业应用中提供可靠的性能。该产品广泛应用于太阳能逆变器、PTC加热器和不间断电源系统(UPS)。其标称电流为75安培,最高工作温度可达175°C,适用于严苛的工作环境。

    技术参数


    - 主要电气特性:
    - 集电极-发射极电压(VCES): 650 V
    - 集电极电流(IC): 75 A (在TC = 25°C时)
    - 峰值集电极电流(ICM): 300 A
    - 门极-发射极电压(VGES): ±20 V
    - 最大功耗(PTOT): 460 W (TC = 25°C时)
    - 工作环境:
    - 工作温度范围:-40°C 到 +175°C
    - 存储温度范围:-55°C 到 +150°C
    - 其他技术规格:
    - 二极管峰值反向恢复电流(Irr): 7.8 A
    - 二极管反向恢复时间(trr): 65 ns
    - 门极-发射极阈值电压(VGE(th)): 3.5 V 至 6.5 V
    - 集电极-发射极饱和电压(VCE(sat)): 1.45 V (在TC = 25°C时)

    产品特点和优势


    - 中速开关速度: 这款IGBT结合了高速和稳定性的优点,特别适合于需要中速开关的应用。
    - 并行操作可能: 支持并联操作,方便实现更大电流需求的应用。
    - 短路保护: 具备短路保护能力,确保在故障情况下设备的安全运行。
    - RoHS、REACH和冲突矿物合规性: 满足环保法规要求,符合高可靠性标准。

    应用案例和使用建议


    典型应用:
    - 太阳能逆变器: 用于将直流电转换成交流电,支持高达60kHz的切换频率。
    - PTC加热器: 用于驱动和控制电阻式加热元件。
    - 不间断电源系统 (UPS): 在电力中断时提供持续供电。
    使用建议:
    - 确保散热条件良好,特别是在高功率应用中。
    - 使用适当的门极驱动电路以保证开关过程的稳定性和效率。
    - 考虑并联操作以满足更高的电流需求,但需注意散热和驱动一致性。

    兼容性和支持

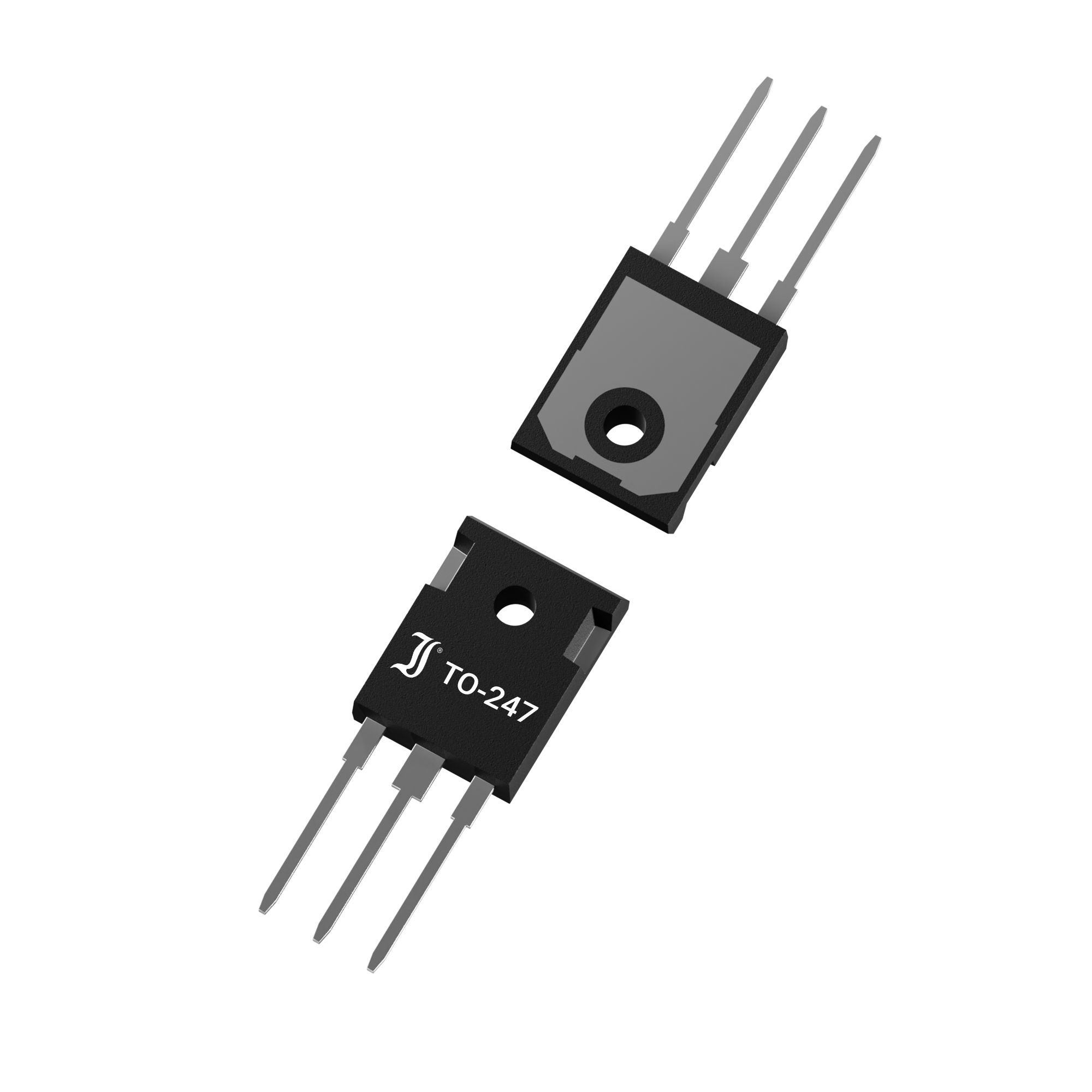

    - 兼容性: DIW075M065 与标准的 TO-247 封装兼容,便于安装和替换。
    - 支持和维护: 供应商提供了详细的SPICE模型和STEP文件,以方便用户进行仿真和设计。此外,还提供了全面的技术文档和在线技术支持。

    常见问题与解决方案


    1. 问题: 如何处理IGBT过热?
    - 解决方案: 确保良好的散热设计,使用散热片或风扇辅助散热,并根据手册中的数据选择合适的散热材料和布局。

    2. 问题: 门极驱动电压不稳定导致IGBT开关不正常。
    - 解决方案: 检查门极驱动电路的稳定性和门极电阻的值,确保门极电压波动在规定范围内。

    总结和推荐


    综上所述,DIW075M065是一款可靠且高性能的中速开关IGBT,适用于多种工业和商业应用。其快速响应能力、短路保护功能和中等功耗使其成为太阳能逆变器、PTC加热器和UPS等应用的理想选择。强烈推荐给需要高效且可靠开关解决方案的设计工程师。
    本文通过对技术手册的详细分析,全面介绍了DIW075M065的性能、特点和应用情况。希望这些信息能够帮助您更好地理解和使用这款电子元器件。

DIW075M065参数

参数
集电极电流 -
最大功率耗散 -
VCEO-集电极-发射极最大电压 -
最大集电极发射极饱和电压 -
配置 -
包装方式 管装

DIW075M065厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

DIW075M065数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR IGBT单管 DIOTEC SEMICONDUCTOR DIW075M065 DIW075M065数据手册

DIW075M065封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 30.0742
10+ ¥ 26.9465
100+ ¥ 25.9841
500+ ¥ 25.9841
1000+ ¥ 25.9841
库存: 87
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 30.07
直接购买
加入购物车
