P6KE43CA

产品分类: TVS二极管/ESD抑制器
产品描述: TVS, DO-15, 175°C, 600W, 36.8V, Bidir
供应商型号: 4878-P6KE43CATB-ND
供应商: Digi-Key
标准整包数: 4000

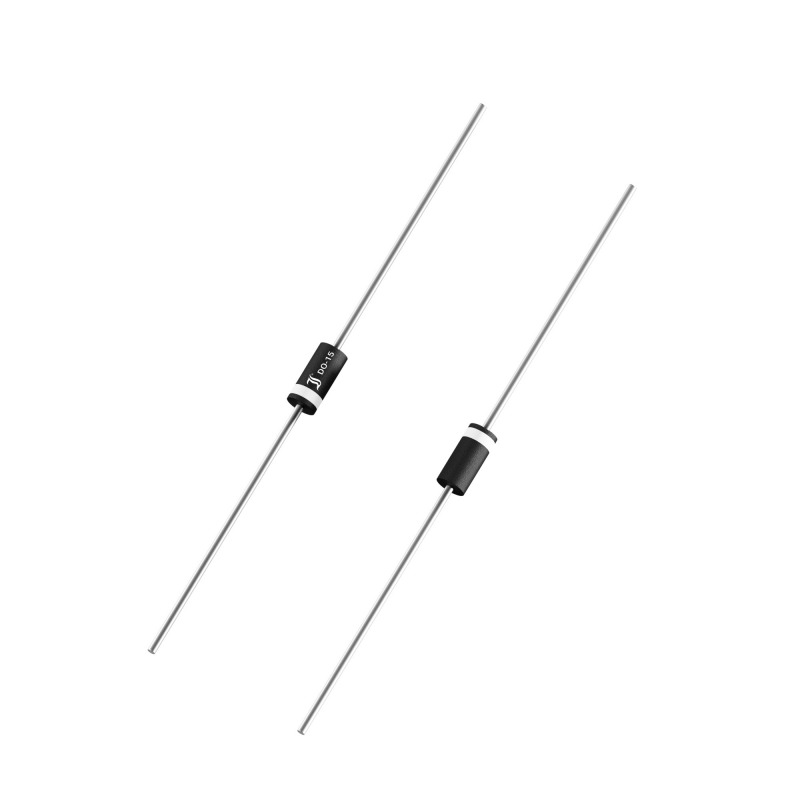

DIOTEC SEMICONDUCTOR TVS二极管/ESD抑制器 P6KE43CA

P6KE43CA概述

    P6KE6.8 - P6KE520CA 暂态电压抑制二极管技术手册

    1. 产品简介


    P6KE6.8至P6KE520CA系列为瞬态电压抑制二极管(TVS Diodes),专为过电压保护、静电放电(ESD)保护以及自由轮转二极管应用而设计。这些二极管具有双向版本,适用于多种商业级应用,特别是符合AEC-Q101标准的汽车领域。其紧凑的设计使其成为电路保护的理想选择,同时其高效可靠的性能使其在市场上具有较高的竞争力。

    2. 技术参数


    - 峰值脉冲功率:600W(10/1000µs波形)
    - 正向持续功率:5W
    - 峰值正向浪涌电流:100A(半正弦波,60Hz)
    - 最大结温:175°C
    - 最大存储温度:-50°C 至 +175°C
    - 瞬时正向电压:根据具体型号,范围为13.5V至570V
    - 热阻(结到环境):小于30K/W
    - 热阻(结到引脚):小于15K/W

    3. 产品特点和优势


    - 高瞬时功率能力:峰值脉冲功率高达600W,适合高能量吸收需求的应用。
    - 快速响应时间:能迅速反应于瞬态电压事件,有效保护电路免受损坏。
    - 高可靠性:符合RoHS、REACH及冲突矿物标准,保证长期稳定运行。
    - 多种电压选择:提供从6.8V至520V的不同型号,满足不同电压等级的应用需求。
    - 双向版本:在两个方向上都能提供相同的电气特性,简化电路设计。

    4. 应用案例和使用建议


    - 过电压保护:适用于需要快速响应的电源线路保护。
    - ESD保护:保护敏感电子设备免受静电放电的损害。
    - 自由轮转二极管:用于电机驱动和感应负载等应用中,防止逆电动势导致的损坏。
    使用建议:在安装过程中,确保引脚距离器件外壳至少10mm以达到额定性能。此外,在复杂电路中可以结合其他保护元件,如保险丝,以进一步提高整体保护效果。

    5. 兼容性和支持


    - 兼容性:P6KE系列的外形尺寸兼容标准的DO-15和DO-204AC封装。
    - 支持与维护:供应商提供详尽的技术文档和支持服务,确保客户能充分利用该产品的所有功能。

    6. 常见问题与解决方案


    - 问题:安装时引脚温度异常。
    - 解决方案:检查引脚是否保持在环境温度下,且与器件外壳的距离至少10mm。
    - 问题:瞬态电压保护不充分。
    - 解决方案:确认选择了正确的电压等级,并确保电路设计能够承受瞬态电压。

    7. 总结和推荐


    P6KE系列瞬态电压抑制二极管凭借其卓越的性能、广泛的应用范围和高度的可靠性,成为电子设备中不可或缺的保护组件。其快速响应时间和高能量吸收能力使其在各种高电压环境下的表现尤为出色。对于寻求可靠电路保护解决方案的工程师来说,P6KE系列是一个值得推荐的选择。

P6KE43CA参数

参数
峰值脉冲功率 600W
极性 -
工作电压 -
箝位电压 -
击穿电压 45.2V
峰值脉冲电流 10.6A
长*宽*高 6.3mm(长度)
通用封装 DO-15
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装,卷带包装

P6KE43CA厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

P6KE43CA数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR TVS二极管/ESD抑制器 DIOTEC SEMICONDUCTOR P6KE43CA P6KE43CA数据手册

P6KE43CA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.098 ¥ 0.8202
8000+ $ 0.077 ¥ 0.6441
12000+ $ 0.0738 ¥ 0.6179
20000+ $ 0.0692 ¥ 0.5788
28000+ $ 0.0681 ¥ 0.5701
库存: 4000
起订量: 4000 增量: 1
交货地:
最小起订量为:4000
合计: ¥ 3280.8
