GBU8M

产品分类: 整流二极管/整流桥
产品描述: Bridge, 1-ph, GBU, 1000V, 8A, 150°C
供应商型号: BN-GBU8M
供应商: 海外现货
标准整包数: 1

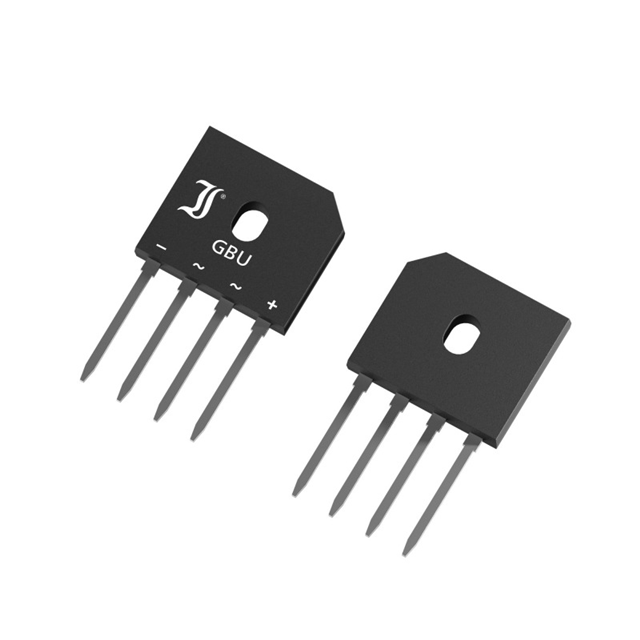

DIOTEC SEMICONDUCTOR 整流二极管/整流桥 GBU8M

GBU8M概述


    产品简介


    GBU8A 至 GBU8M 系列单相二极管桥式整流器是一种广泛应用在电力供应和50/60 Hz电源整流中的电子元件。这些器件由四个二极管组成,采用桥式配置,可以将交流电转换为直流电。它们适用于多种商业应用,符合RoHS、REACH及冲突矿物法规标准。

    技术参数


    - 最大输入电压(有效值):35V至1000V(不同型号有所区别)
    - 峰值反向电压(VRRM):50V至1000V
    - 额定正向平均电流(IFAV):5.6A至8.0A(根据安装方式有所不同)
    - 正向电压降(VF):小于1.0V
    - 反向恢复时间(trr):约1500ns
    - 工作温度范围:-50°C至+150°C
    - 封装材料:UL 94V-0等级塑料
    - 质量:约3.8g

    产品特点和优势


    1. 四个二极管在桥式配置下工作,提供了稳定的直流输出。
    2. 拥有UL认证(E175067),保证了产品的安全性和可靠性。
    3. 可以自由站立或安装在散热片上,适应不同的应用需求。
    4. 高温工作能力,最高可承受150°C的工作温度。
    5. 高抗浪涌电流能力(最大可达200A),适用于需要高瞬态电流处理的应用场合。

    应用案例和使用建议


    应用案例
    GBU8系列二极管桥式整流器广泛应用于工业电源、家庭电器以及各种电力变换设备中。例如,在50/60 Hz的市电整流电路中,这些二极管桥式整流器能够提供稳定可靠的直流输出。
    使用建议
    1. 在选择具体型号时,应确保所选型号的额定正向平均电流(IFAV)和峰值反向电压(VRRM)满足实际应用的需求。
    2. 当使用在高温环境中时,应考虑适当的散热措施,避免过热影响使用寿命。
    3. 在使用时应注意连接线远离外壳至少5毫米,并保持环境温度,以避免电压限制超过额定值。

    兼容性和支持


    GBU8系列二极管桥式整流器具有良好的通用性,适用于各种电子设备和电源系统。厂商提供详尽的技术支持,包括SPICE模型和STEP文件,以帮助客户进行设计和仿真。此外,还提供了RoHS合规性证书和REACH声明,确保符合国际环保法规。

    常见问题与解决方案


    1. 问题:产品在高温环境下工作不稳定。
    - 解决方案:增加散热措施,如使用散热片或散热风扇。

    2. 问题:输出电压波动较大。
    - 解决方案:检查输入电压是否稳定,以及电容器的容量是否足够。

    3. 问题:反向恢复时间较长。
    - 解决方案:更换更高性能的二极管或改进电路设计以减少反向恢复时间。

    总结和推荐


    GBU8系列单相二极管桥式整流器凭借其高性能和广泛的适用性,在各类电力转换应用中表现出色。其高耐压、大电流承载能力和优良的散热性能使其成为工业和消费电子产品中的理想选择。尽管其初始成本可能略高于普通整流器,但考虑到其优异的可靠性和耐用性,长期来看,性价比非常突出。因此,强烈推荐使用GBU8系列产品。

GBU8M参数

参数
配置 -
If - 正向电流 5.6A
Ir - 反向电流 5μA
Vr-反向电压 1KV
反向恢复时间 1.5μs
正向浪涌电流 180A
长*宽*高 21.5mm*3.4mm*18.2mm
通用封装 GBU
安装方式 通孔安装
应用等级 商用级
包装方式 盒装

GBU8M厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

GBU8M数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR 整流二极管/整流桥 DIOTEC SEMICONDUCTOR GBU8M GBU8M数据手册

GBU8M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.484 ¥ 4.1285
250+ $ 0.4114 ¥ 3.5092
1000+ $ 0.363 ¥ 3.0964
库存: 589
起订量: 194 增量: 0
交货地:
最小起订量为:100
合计: ¥ 412.85
直接购买
加入购物车
