ZMY150

产品分类: 齐纳(稳压)二极管
产品描述: Zener, Melf, 150V, 1.3W, ±5%
供应商型号: QE-ZMY150
供应商: Diotec Semiconductor
标准整包数: 5000

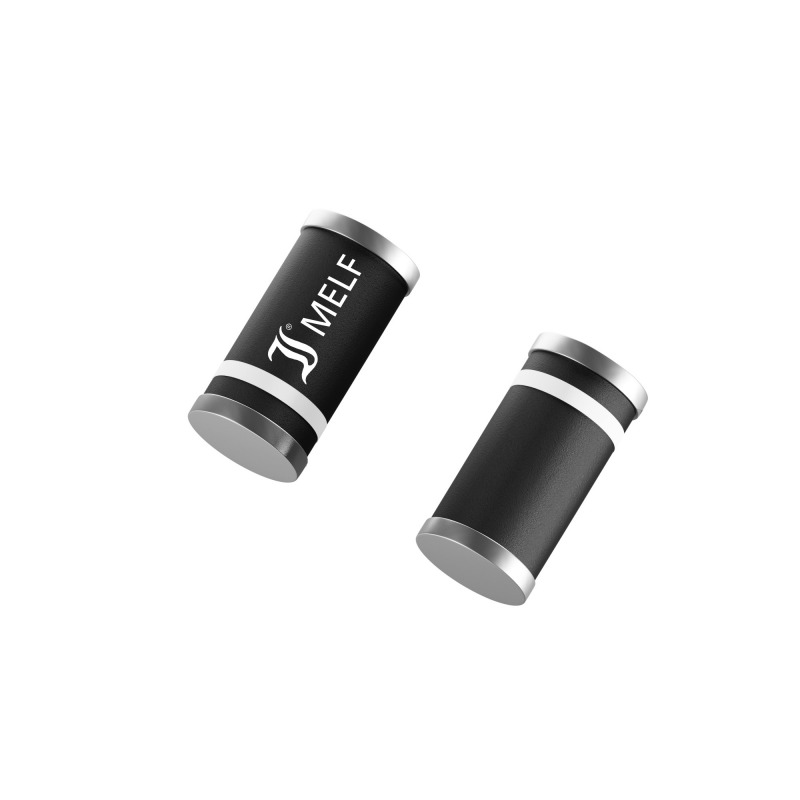

DIOTEC SEMICONDUCTOR 齐纳(稳压)二极管 ZMY150

ZMY150概述


    产品简介


    产品类型与功能:
    ZMY系列肖特基二极管是表面贴装(SMD)二极管,广泛应用于电压稳定和过压保护场合。该系列包含多种型号,覆盖从ZMY1到ZMY200的不同电压等级。这些二极管具有低漏电流和陡峭的齐纳电压击穿特性,适合于各种商业和工业应用。
    应用领域:
    - 电压稳定/调节器
    - 过压保护(单向和双向)
    - 适用于通信设备、电源管理系统、消费电子等

    技术参数


    - 额定功率:ZMY3.0G至ZMY9.1G为1.0W,ZMY1至ZMY200为1.3W
    - 最大工作温度:玻璃MELF封装175°C,塑料MELF封装150°C
    - 反向电压范围:1V至200V
    - 额定反向电压:标准E24系列(±5%)
    - 最大反向电压:200V
    - 动态电阻:ZMY1<0.5Ω,ZMY3.0G至ZMY9.1G<8Ω,ZMY10至ZMY200<2Ω
    - 热阻抗:典型值,环境温度25°C时,玻璃MELF封装150K/W,塑料MELF封装45K/W

    产品特点和优势


    - 低漏电流:ZMY...G型二极管漏电流非常低。
    - 高功率耗散能力:最高可达200V的反向电压。
    - 合规性:符合RoHS、REACH和冲突矿物标准。
    - 尖锐的齐纳电压击穿特性:确保在特定电压下迅速响应,保证稳定的电压输出。

    应用案例和使用建议


    应用案例:
    - 电源稳压:用于电源电路中的电压稳压,确保负载端的电压稳定。
    - 过压保护:在电路中作为过压保护元件,防止电压过高损坏其他敏感组件。
    使用建议:
    - 在设计时确保散热良好,避免因热累积导致性能下降。
    - 使用时注意选择合适的电压等级,以适应不同的工作环境。

    兼容性和支持


    - 兼容性:适用于各种主流电子设备和电路板。
    - 支持与维护:厂商提供标准的支持服务和技术文档,确保用户能够顺利安装和使用。

    常见问题与解决方案


    - 问题1:工作温度过高导致性能下降
    - 解决方案:合理布局电路板,确保良好的空气流通,增加散热措施。

    - 问题2:反向电压选择不当
    - 解决方案:根据具体应用场景选择合适的电压等级,确保安全可靠。

    总结和推荐


    总体评价:
    ZMY系列肖特基二极管在电压稳定和过压保护方面表现出色,具有低漏电流、高功率耗散能力和良好的稳定性。在多种应用场合下,其卓越的性能使其成为理想的选择。
    推荐使用:
    考虑到其优异的性能和可靠性,我们强烈推荐ZMY系列肖特基二极管用于需要高精度电压稳压和保护的应用中。同时,用户应确保正确选择电压等级并采取适当的散热措施,以获得最佳效果。

ZMY150参数

参数
Ir - 反向电流 1μA
最大齐纳阻抗 100Ω
电压容差 ±5%
最大功率耗散 1.3W
标称齐纳电压 -
配置 -
最大功率 1.3W
通用封装 MELF
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

ZMY150厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

ZMY150数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR 齐纳(稳压)二极管 DIOTEC SEMICONDUCTOR ZMY150 ZMY150数据手册

ZMY150封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 0.4513
库存: 500000
起订量: 5000 增量: 1
交货地:
最小起订量为:5000
合计: ¥ 2256.5
直接购买
加入购物车
