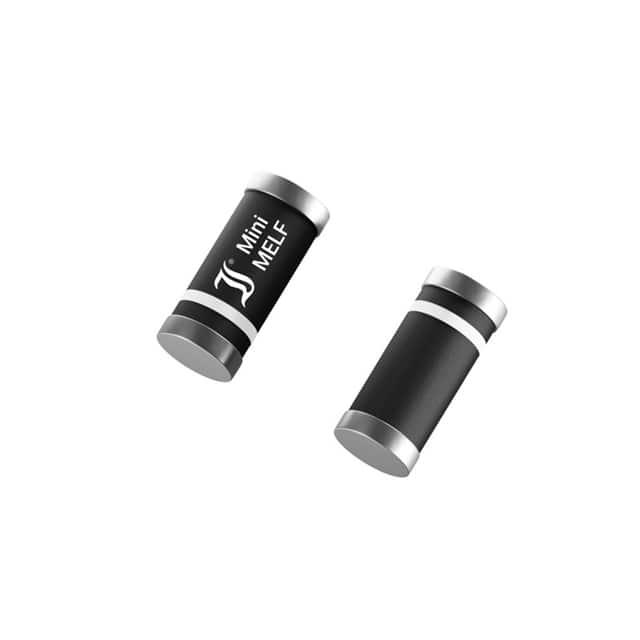

ZMD18

产品分类: 齐纳(稳压)二极管
产品描述: Zener, MiniMelf, 18V, 1W, ±5%
供应商型号: 637-ZMD18
供应商: Mouser
标准整包数: 1
DIOTEC SEMICONDUCTOR 齐纳(稳压)二极管 ZMD18

ZMD18概述

    ZMD1-ZMD100 SMD Zener二极管技术手册

    1. 产品简介


    ZMD1-ZMD100 系列是采用非平面技术制造的表面贴装(SMD)齐纳二极管。这些二极管主要用于电压稳定和调节应用,如过压保护(单向和双向)。它们广泛应用于商业领域,并符合 RoHS、REACH 和冲突矿物规范。其封装为塑料MiniMELF形式,提供高达100V的齐纳电压和1W的最大耗散功率。

    2. 技术参数


    - 型号范围:ZMD1-ZMD100
    - 封装:DO-213AA塑料MiniMELF
    - 最大耗散功率:1W
    - 齐纳电压范围:1V到100V
    - 工作温度范围:-50°C到+175°C
    - 热阻:结至环境<75 K/W;结至引脚<40 K/W

    3. 产品特点和优势


    - 高功率耗散能力:能够承受1W的连续功率损耗。
    - 广泛的齐纳电压选择:从1V到100V,满足多种应用需求。
    - 兼容RoHS、REACH和冲突矿物标准:确保环保和可持续发展。
    - 封装设计:塑料MiniMELF封装,体积小且易于焊接和安装。

    4. 应用案例和使用建议


    这些二极管适用于各种电压稳定和调节电路。例如,在电源管理单元(PMU)中用于过压保护。对于不同的应用场景,可以通过调整齐纳电压来适应具体要求。建议使用时注意:
    - 确保二极管的散热,尤其是在高功率应用中。
    - 在高湿度环境下使用时,需要考虑密封措施以防止腐蚀。

    5. 兼容性和支持


    ZMD1-ZMD100系列与其他标准SMD元件兼容,适用于大多数现代电路板设计。制造商提供了详细的文档和技术支持,确保用户能够在使用过程中获得帮助。

    6. 常见问题与解决方案


    - 问题1:如何正确识别二极管的极性?
    - 解决方案:通过一个蓝色环标识负极(阴极)和齐纳二极管家族。
    - 问题2:不同型号的二极管是否有相同的温差系数?
    - 解决方案:标准型号的温差系数遵循国际E24标准(约±5%),特殊需求可以定制。

    7. 总结和推荐


    综上所述,ZMD1-ZMD100系列二极管凭借其高性能、广泛应用范围和良好的兼容性,在市场上具有显著的竞争优势。特别适合于需要高可靠性和稳定性应用的工程师和技术人员。强烈推荐在各类电压稳定和调节电路中使用这些齐纳二极管。
    请访问我们的网站以获取更详细的信息和技术支持,或者联系Diocet Semiconductor AG以了解更多信息。

ZMD18参数

参数
标称齐纳电压 -
配置 -
最大功率 1W
Ir - 反向电流 500nA
最大齐纳阻抗 18Ω
电压容差 ±5%
最大功率耗散 1W
通用封装 DO213AA
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ZMD18厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

ZMD18数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR 齐纳(稳压)二极管 DIOTEC SEMICONDUCTOR ZMD18 ZMD18数据手册

ZMD18封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4025 ¥ 3.4011
10+ $ 0.1955 ¥ 1.652
100+ $ 0.1208 ¥ 1.0203
500+ $ 0.1012 ¥ 0.8551
1000+ $ 0.0891 ¥ 0.7529
2500+ $ 0.0616 ¥ 0.5202
10000+ $ 0.0551 ¥ 0.4654
25000+ $ 0.0486 ¥ 0.4107
50000+ $ 0.0452 ¥ 0.3815
库存: 2449
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.4
直接购买
加入购物车
