ZPD6.8

产品分类: 齐纳(稳压)二极管

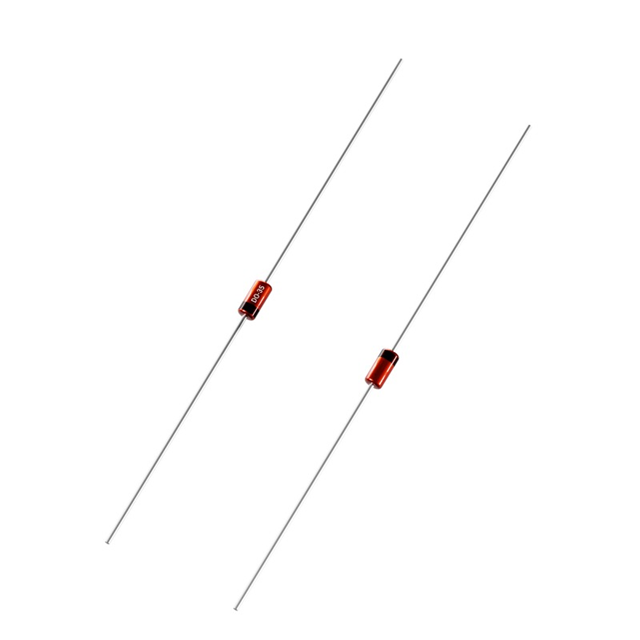

产品描述: Zener, DO-35, 6.8V, 0.5W, ±5%
供应商型号: QE-ZPD6.8
供应商: Diotec Semiconductor
标准整包数: 10000
DIOTEC SEMICONDUCTOR 齐纳(稳压)二极管 ZPD6.8

ZPD6.8概述

    # 摘要
    本文提供了一款名为ZPD2.7至ZPD75的齐纳二极管的技术手册。本文详细介绍了该产品的技术参数、产品特点、应用案例和使用建议、兼容性和支持以及常见问题与解决方案。以下是该产品的详细介绍。

    1. 产品简介


    ZPD2.7至ZPD75是Diotec Semiconductor AG生产的一系列平面齐纳二极管。它们主要应用于电压稳压和调节电路中,尤其适用于过电压保护(单向和双向)。这些二极管的特点包括陡峭的齐纳电压折断特性、低漏电流以及符合RoHS、REACH和冲突矿产标准。

    2. 技术参数


    最大额定值
    - 功耗 (Ptot): 500 mW
    - 工作结温 (Tj): -50°C 到 +175°C
    - 储存温度 (Ts): -50°C 到 +175°C
    热阻抗
    - 结到环境空气热阻 (RthA): < 300 K/W
    - 结到引脚热阻 (RthL): < 240 K/W
    额定特性
    - 齐纳电压范围: 2.7 V 到 75 V
    - 动态电阻 (rzj): 在1 kHz频率下
    - 温度系数 (αVZ): -9...-3
    - 反向电压 (VR): - 172 V
    - 最大Z电流 (IZmax): 52 mA
    典型应用
    - 电压稳压和调节
    - 过电压保护

    3. 产品特点和优势


    产品特点
    - 陡峭的齐纳电压折断特性
    - 低漏电流
    - 符合RoHS、REACH和冲突矿产标准
    优势
    这些二极管以其出色的稳定性和可靠性在各种电压稳压和调节应用中表现出色。特别是对于要求高性能和长期稳定性的工业应用来说,是一个非常合适的选择。

    4. 应用案例和使用建议


    应用案例
    - 电源稳压电路
    - 电路保护电路
    - 传感器接口电路
    使用建议
    在设计电路时,选择适当的齐纳电压以匹配所需的稳压输出。确保电路能够承受最大功率损耗,避免二极管因过载而损坏。

    5. 兼容性和支持


    兼容性
    ZPD2.7至ZPD75二极管通常与标准封装兼容,适合多种电路设计。
    支持
    Diotec Semiconductor AG提供全面的技术支持和维护服务,确保用户可以顺利地集成和使用这些二极管。

    6. 常见问题与解决方案


    问题1: 如何选择合适的齐纳电压?
    解决方案:
    根据所需稳压电压和负载电流选择合适的齐纳电压等级。例如,如果需要一个5V稳压,可以选择ZPD4.7或ZPD5.1。
    问题2: 二极管过热如何处理?
    解决方案:
    确保电路设计中有足够的散热措施,如增加散热片或改善散热条件。此外,降低通过二极管的电流可以减少发热。

    7. 总结和推荐



    总结


    ZPD2.7至ZPD75齐纳二极管具有出色的稳定性和可靠性,特别适合需要高精度电压稳压和保护的应用。其低漏电流和符合环保标准的特点使其成为市场上受欢迎的产品。
    推荐
    强烈推荐给需要高性能电压稳压和保护电路的设计工程师。这些二极管在各种应用中都能表现出色,尤其是在工业和消费电子产品中。

ZPD6.8参数

参数
最大功率 500mW
Ir - 反向电流 100nA
最大齐纳阻抗 4.5Ω
电压容差 ±5%
最大功率耗散 500mW
标称齐纳电压 -
配置 -
通用封装 DO-35
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

ZPD6.8厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

ZPD6.8数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR 齐纳(稳压)二极管 DIOTEC SEMICONDUCTOR ZPD6.8 ZPD6.8数据手册

ZPD6.8封装设计

查看详情并下载
Symbol
Footprint
3D Model
