ZMM12R13

产品分类: 齐纳(稳压)二极管
产品描述: Zener, SOD-80, 12V, 0.5W, ±5%
供应商型号: REB-DZ11941
供应商: 海外现货
标准整包数: 10000

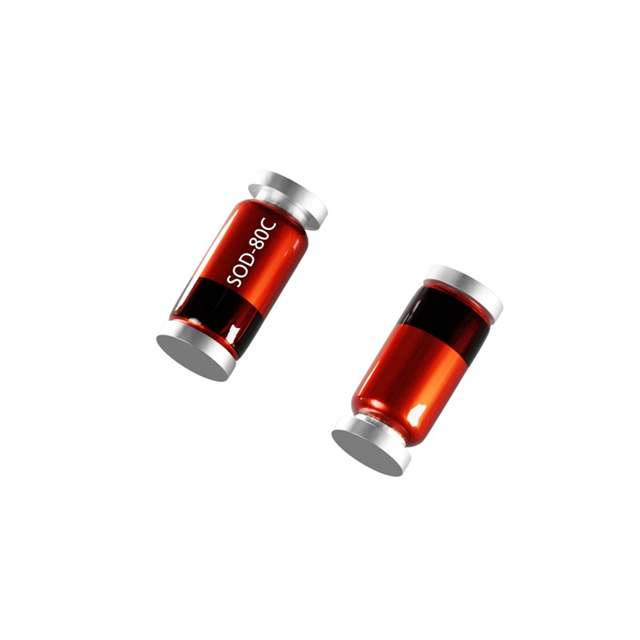

DIOTEC SEMICONDUCTOR 齐纳(稳压)二极管 ZMM12R13

ZMM12R13概述

    硅表面贴装齐纳二极管(ZMM1 至 ZMM75)技术手册



    产品简介




    硅表面贴装齐纳二极管(ZMM1 至 ZMM75)是一种小型化的硅平面齐纳二极管,额定功率为 500 mW。这些二极管采用玻璃外壳 MiniMELF 和 SOD-80C 封装,适用于广泛的电子设备,如通信设备、消费电子产品、汽车电子等。齐纳二极管主要用作稳压器,在电路中提供恒定电压。


    技术参数




    以下是这些齐纳二极管的主要技术规格和性能参数:

    - 最大耗散功率:500 mW
    - 额定齐纳电压:1 V 至 75 V
    - 热阻抗:
    - 从结到环境空气:< 300 K/W
    - 从结到终端:< 240 K/W
    - 反向电压:最高 1000 V
    - 最大齐纳电流:随不同型号而异,最大可达 56 mA
    - 动态电阻:根据不同型号,通常小于 150 Ω
    - 温度系数:在 25°C 下,约为 ±5%
    - 封装尺寸:约 0.3 x 3.5 mm²


    产品特点和优势




    - 高精度稳压:通过精密制造工艺,确保齐纳电压在国际标准 E 24 的范围内(±5%)。
    - 广泛的工作范围:齐纳电压范围广,覆盖了从 1 V 到 75 V 的多种应用场景。
    - 优异的热稳定性:较低的热阻抗确保在高温环境下依然能稳定工作。
    - 紧凑型设计:采用玻璃外壳 MiniMELF 和 SOD-80C 封装,适合空间受限的应用。


    应用案例和使用建议




    应用案例

    - 电源稳压:在开关电源、直流电源中用于输出电压的稳定。
    - 电路保护:作为过压保护器件,保护后端电路免受异常电压的影响。
    - 基准电压源:提供精确的参考电压,用于模拟信号处理。

    使用建议

    - 在设计电路时,根据所需的齐纳电压选择合适的型号。
    - 注意散热设计,特别是在高功率情况下,以防止过热。
    - 在某些特殊情况下,可定制其他电压容差和更高工作电压,需与厂家联系确认。


    兼容性和支持




    - 兼容性:这些齐纳二极管与大多数标准 PCB 材料和焊接工艺兼容。
    - 支持和维护:Diotec Semiconductor AG 提供详细的技术文档和客户支持,确保用户能够正确使用和维护这些二极管。


    常见问题与解决方案




    1. 问题:温度过高导致齐纳二极管损坏。
    - 解决方案:增加散热片或使用更大的铜垫进行散热,降低工作环境温度。

    2. 问题:齐纳电压不稳定。
    - 解决方案:检查焊接是否牢固,确保没有虚焊或短路现象;必要时更换齐纳二极管。


    总结和推荐




    硅表面贴装齐纳二极管(ZMM1 至 ZMM75)具有高精度、宽工作范围和优良的热稳定性,特别适合在各种严苛环境中使用。其紧凑的设计使得它们非常适合空间受限的应用。推荐在需要高精度稳压和可靠保护的场合使用这些齐纳二极管。

    © Diotec Semiconductor AG http://www.diotec.com/

ZMM12R13参数

参数
Ir - 反向电流 100nA
最大齐纳阻抗 20Ω
电压容差 -
最大功率耗散 500mW
标称齐纳电压 -
配置 -
最大功率 500mW
通用封装 SOD-80
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

ZMM12R13厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

ZMM12R13数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR 齐纳(稳压)二极管 DIOTEC SEMICONDUCTOR ZMM12R13 ZMM12R13数据手册

ZMM12R13封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ $ 0.0196 ¥ 0.1715
20000+ $ 0.019 ¥ 0.167
30000+ $ 0.0187 ¥ 0.164
40000+ $ 0.0169 ¥ 0.1486
60000+ $ 0.016 ¥ 0.1402
库存: 10000
起订量: 10000 增量: 10000
交货地:
最小起订量为:10000
合计: ¥ 1715
