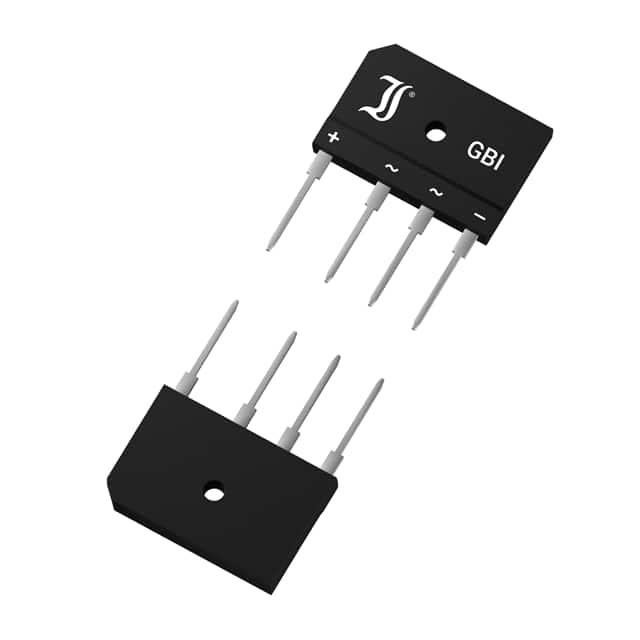

B500C3700A

产品分类: 整流二极管/整流桥
产品描述: Bridge, 1-ph, GBI, 1000V, 3.7A, 150°C
供应商型号: QE-B500C3700A
供应商: Diotec Semiconductor
标准整包数: 500
DIOTEC SEMICONDUCTOR 整流二极管/整流桥 B500C3700A

B500C3700A概述

    单相桥式整流器技术手册

    产品简介


    本产品为单相桥式整流器,主要用于将交流电转换为直流电。单相桥式整流器广泛应用于各种交流电源整流场合,如50/60 Hz市电整流和电源供应。该系列产品型号包括B40...500C3200-2200A 和 B40...500C3700-2200A,具有四种二极管桥接配置,确保高效可靠的电流转换。

    技术参数


    - 额定电流:自由安装时最大整流输出电流为2.7 A(R负载),2.2 A(C负载);散热器安装时最大整流输出电流为4.8 A(R负载),3.7 A(C负载)。
    - 最大输入电压:根据具体型号不同,范围为80 V到1000 V。
    - 反向恢复时间:典型值为1500纳秒。
    - 正向电压降:在25°C时正向电流为3 A时,正向电压降小于1.0 V。
    - 峰值整流电流:对于频率大于15 Hz的应用,峰值整流电流为30 A。
    - 峰值浪涌电流:半正弦波形式下,50 Hz(10 ms),60 Hz(8.3 ms)时峰值浪涌电流分别为150 A和165 A。
    - 最高结温:150°C。
    - 机械尺寸:32 x 17 x 5.6 mm。

    产品特点和优势


    - 采用四二极管桥接配置,保证高效的电流转换。
    - 通过UL认证(文件号E175067)。
    - 符合RoHS标准(豁免7a)和REACH规范,不含有冲突矿产。
    - 可选择自由安装或安装在散热片上,以提高散热效率。
    - 尺寸紧凑,便于集成到各种电路设计中。

    应用案例和使用建议


    - 主要应用于50/60 Hz市电整流和电源供应,例如家用电器的电源转换部分。
    - 在设计时应注意控制线路引脚与外壳的距离,以确保温度控制的有效性。
    - 使用散热器安装可以显著提高产品的热稳定性,延长使用寿命。

    兼容性和支持


    - 本产品与多种类型的散热片兼容,可通过螺栓连接进行安装。
    - 厂商提供详细的SPICE模型和STEP文件,方便进行仿真设计和生产准备。
    - 市场销售和售后支持由专业的技术服务团队提供,帮助客户解决使用过程中可能遇到的技术问题。

    常见问题与解决方案


    - 问题:温度过高导致产品失效。
    解决方案:在设计电路时增加适当的散热措施,例如增加散热器或调整电路布局,以降低工作温度。
    - 问题:浪涌电流导致损坏。
    解决方案:根据具体应用选择合适规格的产品,确保其额定电流和浪涌电流能够满足要求。

    总结和推荐


    该单相桥式整流器系列在可靠性、效率和易用性方面表现出色,是市场上一款优秀的电力转换产品。尤其适合于需要高效整流和严格质量控制的应用场合。鉴于其优异的性能和广泛的应用领域,强烈推荐在相关设计中采用。

B500C3700A参数

参数
Vr-反向电压 1KV
反向恢复时间 -
正向浪涌电流 150A
配置 -
If - 正向电流 2.7A
Ir - 反向电流 5uA@1kV
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,散装

B500C3700A厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

B500C3700A数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR 整流二极管/整流桥 DIOTEC SEMICONDUCTOR B500C3700A B500C3700A数据手册

B500C3700A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 7.2833
库存: 50000
起订量: 500 增量: 1
交货地:
最小起订量为:500
合计: ¥ 3641.65
