ZMM39B

产品分类: 齐纳(稳压)二极管
产品描述: Zener, SOD-80, 39V, 0.5W, ±2%
供应商型号: QE-ZMM39B
供应商: Diotec Semiconductor
标准整包数: 2500

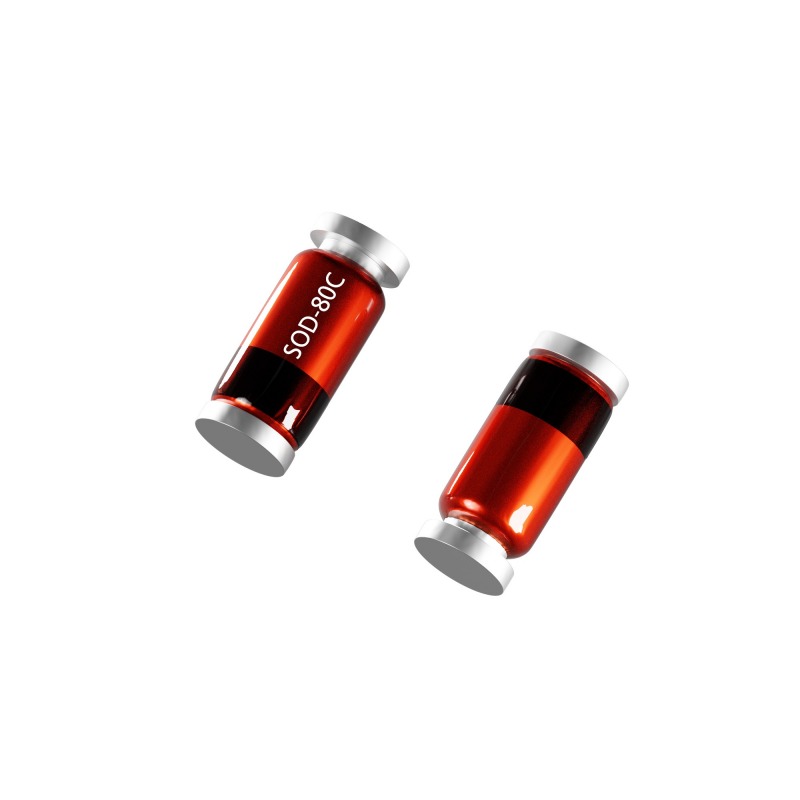

DIOTEC SEMICONDUCTOR 齐纳(稳压)二极管 ZMM39B

ZMM39B概述

    SMD Planar Zener Diodes 技术手册

    产品简介


    SMD Planar Zener二极管(SMD Planar Zener-Dioden)是用于电压稳定和调节的理想选择。它们适用于商业级应用,主要用于过电压保护,无论是单向还是双向。这些二极管在工业、通信系统和消费电子产品中都有广泛的应用。

    技术参数


    - 最大功率耗散:Ptot = 500 mW
    - 工作温度范围:Tjmax = 175°C, TS = -50...+175°C
    - 热阻:
    - RthA < 300 K/W
    - RthT < 240 K/W
    - 引脚标记:一个蓝色环表示阴极和Z-二极管家族
    - 工作环境:适用于-50°C到+175°C的环境
    - 额定电流:IZmax [mA] 范围从6mA到56mA不等,具体取决于型号

    产品特点和优势


    - 高精度电压稳压:Zener电压偏差仅为±2%
    - 低漏电电流:确保更高的可靠性和更长的寿命
    - 快速响应时间:能够迅速响应电压变化,提供高效的保护
    - 符合RoHS、REACH和冲突矿物标准:环保且合规

    应用案例和使用建议


    - 电压稳定和调节:这些二极管可以用于电源管理电路,确保输出电压的稳定性。
    - 过电压保护:对于敏感电子设备,这些二极管可以在发生电压尖峰时提供可靠的保护。
    - 建议使用场景:在设计需要过电压保护的电路时,考虑使用这些二极管以确保长期可靠性。

    兼容性和支持


    - 封装类型:SOD-80C
    - 机械数据:重量约为0.04g,装带和上卷数量为2500/7英寸
    - 焊锡和装配条件:焊接温度为260°C/10s
    - 厂商支持:Diotec Semiconductor AG 提供详尽的技术支持和维护服务,用户可访问官方网站获取更多信息。

    常见问题与解决方案


    - Q: 如何确定Zener二极管是否损坏?
    - A: 使用万用表测量二极管两端的电压,如果读数超出规定范围,则可能已损坏。
    - Q: 如何正确安装Zener二极管?
    - A: 在安装过程中,确保每个引脚上的铜垫面积为25平方毫米,以提高散热效果。
    - Q: 如何避免过度热量导致的损坏?
    - A: 确保电路设计中合理布置散热片,或者采用高热导率材料进行散热。

    总结和推荐


    SMD Planar Zener二极管是一款性能优异的产品,具有高精度、低漏电电流和良好的可靠性。特别适合于需要精确电压调节和过电压保护的应用场景。鉴于其优越的性能和广泛的适用性,我们强烈推荐使用此系列产品。对于任何关于安装或应用的问题,用户可以联系Diotec Semiconductor AG 获取专业的技术支持。

ZMM39B参数

参数
标称齐纳电压 -
配置 -
最大功率 500mW
Ir - 反向电流 2μA
最大齐纳阻抗 85Ω
电压容差 -
最大功率耗散 500mW
长*宽*高 3.5mm(长度)
通用封装 SOD-80
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 散装,卷带包装

ZMM39B厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

ZMM39B数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR 齐纳(稳压)二极管 DIOTEC SEMICONDUCTOR ZMM39B ZMM39B数据手册

ZMM39B封装设计

查看详情并下载
Symbol
Footprint
3D Model
