PT800K

产品分类: 整流二极管/整流桥
产品描述: Diode, TO-220AC, 800V, 8A, 150°C
供应商型号: QE-PT800K
供应商: Diotec Semiconductor
标准整包数: 1000
DIOTEC SEMICONDUCTOR 整流二极管/整流桥 PT800K

PT800K概述

    电子元器件技术手册:PT800A 至 PT800M 整流二极管

    产品简介


    PT800A 至 PT800M 是由 Diotec Semiconductor AG 生产的标准恢复整流二极管系列,型号涵盖从 PT800A 到 PT800M 的不同版本,分别对应不同的额定电压值(50V 至 1000V)。这些整流二极管广泛应用于50/60Hz交流电源整流、电源供应以及极性保护等领域,适用于商业级应用。

    技术参数


    以下是 PT800A 至 PT800M 系列整流二极管的主要技术规格:
    | 参数 | 型号 |

    | 额定峰值反向电压 (VRRM) | 50V, 100V, 200V, 400V, 600V, 800V, 1000V |
    | 最大平均正向电流 (IFAV) | 8A |
    | 正向电压降 (VF) | <1.0V (5A), <1.1V (8A) |
    | 最大瞬态正向电流 (IFRM) | 30A |
    | 最大单半波正向浪涌电流 (IFSM) | 135A (50Hz), 150A (60Hz) |
    | 结温 (Tj) | -50°C ~ +150°C |
    | 贮存温度 (TS) | -50°C ~ +175°C |

    产品特点和优势


    - 高电压支持:VRRM 可达 1000V,适用范围广泛。
    - 高功率耗散能力:能够承受较大电流冲击。
    - 符合环保标准:RoHS、REACH 和冲突矿产认证,绿色环保。

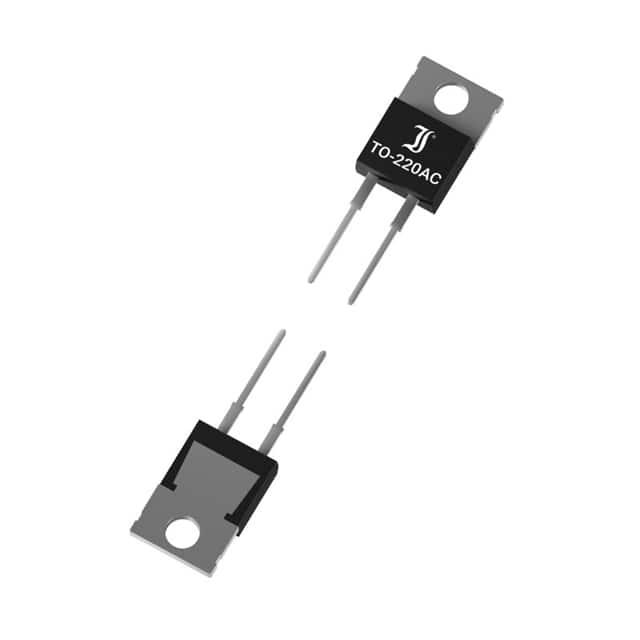

    - 机械特性:采用 TO-220AC 封装,包装在管状或纸板中,方便运输及存储。
    - 电气特性:低正向电压降(<1.0V),提高效率。

    应用案例和使用建议


    PT800A 至 PT800M 系列整流二极管可以广泛应用于工业、通信、汽车等多个领域。例如,在50/60Hz交流电源整流电路中,这些二极管能够有效地进行整流操作,减少电压波动带来的干扰。
    建议使用时应注意以下几点:
    - 选择合适型号以满足具体应用需求。
    - 注意散热设计,避免因过热导致二极管损坏。
    - 保持良好的电气连接,确保正向电流稳定流动。

    兼容性和支持


    PT800A 至 PT800M 系列整流二极管具有广泛的兼容性,可以与多种电源供应系统配套使用。Diotec Semiconductor AG 提供全面的技术支持,包括安装指导、故障排查及售后维修服务。

    常见问题与解决方案


    1. Q: 如何正确选择 PT800A 至 PT800M 的型号?
    - A: 根据具体应用场合所需的额定电压来选择相应的型号。例如,如果应用需要处理较高的峰值电压,则可以选择 VRRM 更高的型号。

    2. Q: 在高温环境下,如何保证整流二极管的正常工作?
    - A: 使用适当的散热措施,如加装散热片或风扇,并确保良好的通风条件。
    3. Q: 若发现整流二极管出现异常发热现象,可能的原因是什么?
    - A: 可能是因为电流过大或者散热不良所致。检查电路连接,必要时调整电流限流或增加散热装置。

    总结和推荐


    PT800A 至 PT800M 系列整流二极管以其出色的电气特性和高可靠性,在多种应用环境中表现出色。它们不仅具备高功率耗散能力和宽泛的工作温度范围,还通过了严格的环保标准认证。因此,对于需要高效、稳定且环保的电源解决方案的应用场合,PT800A 至 PT800M 系列整流二极管是一个理想的选择。
    综上所述,我强烈推荐 PT800A 至 PT800M 系列整流二极管作为电子设备中的关键部件。

PT800K参数

参数
Ir - 反向电流 5μA
Vr-反向电压 -
反向恢复时间 -
正向浪涌电流 135A
配置 -
If - 正向电流 8A
通用封装 TO-220AC
安装方式 通孔安装
零件状态 在售
包装方式 管装

PT800K厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

PT800K数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR 整流二极管/整流桥 DIOTEC SEMICONDUCTOR PT800K PT800K数据手册

PT800K封装设计

查看详情并下载
Symbol
Footprint
3D Model
