BYP60A4

产品分类: 整流二极管/整流桥
产品描述: 400V 1.5μs 100μA 60A DO-208 通孔安装
供应商型号: SEC-BYP60A4
供应商: 海外现货
标准整包数: 1

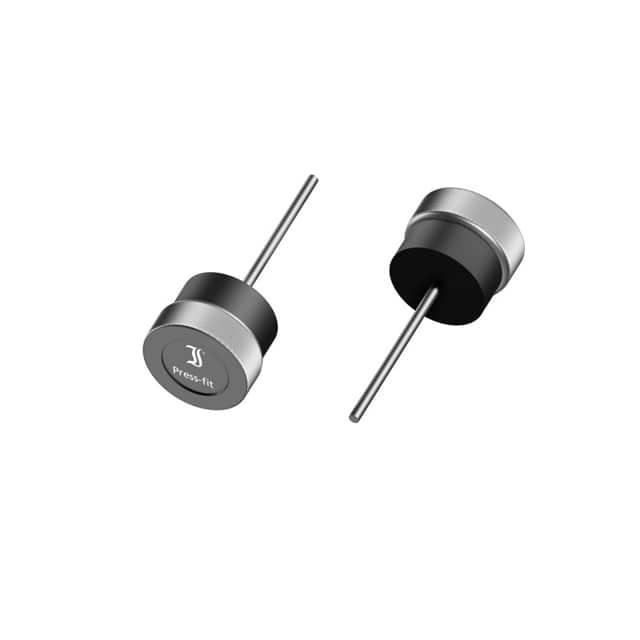

DIOTEC SEMICONDUCTOR 整流二极管/整流桥 BYP60A4

BYP60A4概述

    高品质整流二极管:BYP60A05 至 BYP60A6 及 BYP60K05 至 BYP60K6

    产品简介


    BYP60A05 至 BYP60A6 和 BYP60K05 至 BYP60K6 系列是标准恢复型整流二极管,适用于工业和商业应用。它们具有高耐温性和良好的电气特性,可以广泛应用于交流电源整流、电源供应及极性保护等领域。这些二极管分为两种版本,一种是以引线连接至阳极(A),另一种是以引线连接至阴极(K)。

    技术参数


    - 最大平均正向整流电流 (IFAV):60 A
    - 最大反向峰值电压 (VRRM):50 V 至 600 V
    - 最大正向峰值电流 (IFRM):190 A
    - 正向压降 (VF):低于 1.1 V
    - 最大工作温度 (Tjmax):200°C
    - 最大浪涌正向峰值电流 (IFSM):450/500 A(50/60 Hz)
    - 反向恢复时间 (trr):约 1500 ns
    - 最大允许插装力 (FpM):4 kN
    - 存储温度范围 (TS):-50°C 至 +200°C
    - 尺寸:直径 12.75 mm x 4.2 mm

    产品特点和优势


    - 高结温:这些二极管能够在高达 200°C 的温度下正常工作,确保在高温环境中稳定运行。
    - 快速响应:低反向恢复时间使得这些二极管能够迅速切换,提高整体电路效率。
    - 机械坚固:适用于通过插件安装在铝制散热片上,确保在高振动环境下可靠运行。
    - 环保认证:符合 RoHS、REACH 和冲突矿物规定,满足全球环保要求。

    应用案例和使用建议


    - 典型应用:50/60 Hz 交流电网整流、电源供应及极性保护。
    - 使用建议:在高功率和高频率应用中,确保散热片有足够的冷却能力,以防止过热。在设计时考虑冗余措施,以增加系统的可靠性。

    兼容性和支持


    - 兼容性:这些二极管适合与大多数标准铝制散热片配合使用,易于集成到现有系统中。
    - 厂商支持:提供详细的在线资源和文档支持,包括安装指南、技术文档和常见问题解答。

    常见问题与解决方案


    1. 问题:反向恢复时间较长,影响电路效率。
    - 解决方案:检查是否选择了合适的型号,或增加外部电容来降低恢复时间。

    2. 问题:温度过高导致性能下降。
    - 解决方案:确保使用足够的散热措施,如增加散热片面积或采用强制风冷。
    3. 问题:插装过程中出现断裂。
    - 解决方案:严格按照插装力的要求进行操作,避免过度用力。

    总结和推荐


    综上所述,BYP60A05 至 BYP60A6 和 BYP60K05 至 BYP60K6 系列整流二极管具备高可靠性、高耐温性和优异的电气特性,特别适合于工业和商业应用中的高功率和高频场景。尽管价格可能略高于普通二极管,但其卓越的性能和长期稳定性使其成为值得投资的选择。因此,强烈推荐这些二极管用于需要高可靠性的电源管理和转换系统中。

BYP60A4参数

参数
配置 -
If - 正向电流 60A
Ir - 反向电流 100μA
Vr-反向电压 400V
反向恢复时间 1.5μs
正向浪涌电流 -
通用封装 DO-208
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

BYP60A4厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

BYP60A4数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR 整流二极管/整流桥 DIOTEC SEMICONDUCTOR BYP60A4 BYP60A4数据手册

BYP60A4封装设计

查看详情并下载
Symbol
Footprint
3D Model
