首页  >  产品百科  >  KBPC3508FP

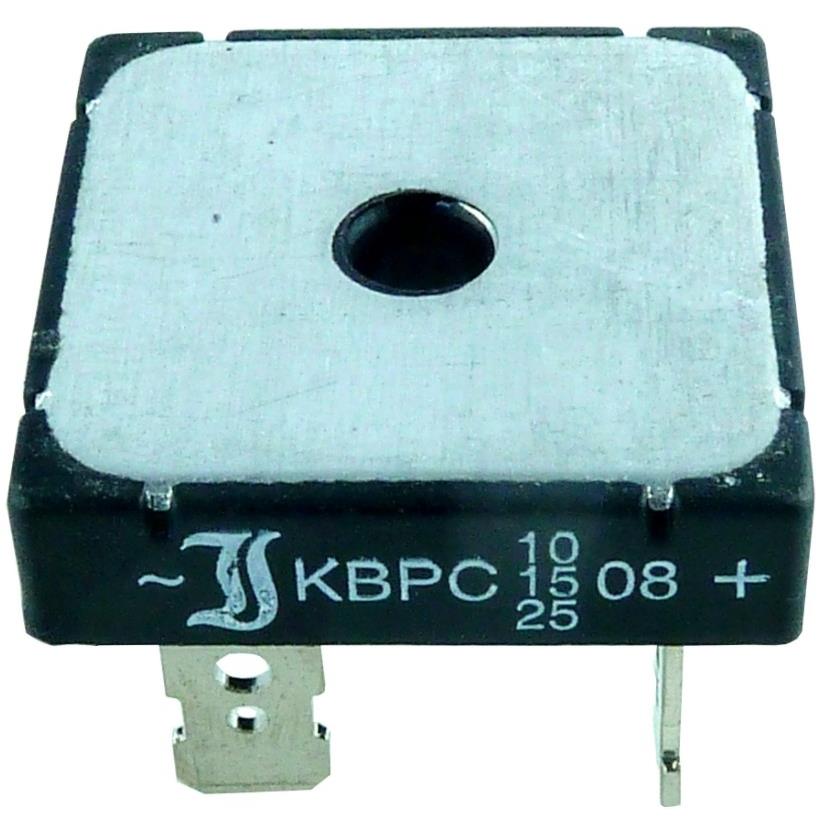

KBPC3508FP

产品分类: 整流二极管/整流桥
产品描述: Bridge, 1-ph, KBPC, 800V, 35A, 150°C
供应商型号: DV-17000200
供应商: 海外现货
标准整包数: 1
DIOTEC SEMICONDUCTOR 整流二极管/整流桥 KBPC3508FP

KBPC3508FP概述


    产品简介


    KBPC35xxFP | WP 系列单相桥式整流器是一种高性能电子元器件,主要用于电力系统中的单相交流电源整流。这种整流器广泛应用于50/60 Hz电源转换、开关电源和其他需要将交流电转换为直流电的应用领域。它们由四个二极管组成,以桥式配置进行连接,可以有效地将交流电整流为稳定的直流电输出。

    技术参数


    以下是KBPC35xxFP | WP系列的主要技术参数:
    - 最大连续输入电压(VVRMS):50 Hz时最高可达1000 V,60 Hz时最高可达1600 V。
    - 最大重复峰值反向电压(VRRM):70 V至1600 V。
    - 最大整流输出电流(IFAV):35 A。
    - 最大重复峰值正向电流(IFRM):80 A。
    - 峰值正向浪涌电流(IFSM):50 Hz时375 A,60 Hz时400 A。
    - 热阻(RthC):小于1.5 K/W。
    - 最大正向电压降(VF):小于1.1 V。
    - 反向恢复时间(trr):典型值为1500 ns。
    - 存储温度范围:-50°C至+150°C。
    - 工作温度范围:-50°C至+150°C。

    产品特点和优势


    KBPC35xxFP | WP系列单相桥式整流器具有以下几个显著的特点和优势:
    - 高可靠性:能够在广泛的温度范围内稳定工作,满足工业级要求。
    - 大功率处理能力:能够承受高电流和高电压,适用于各种高负载应用。
    - 快速反向恢复:短的反向恢复时间提高了效率和可靠性。
    - 环保材料:符合RoHS标准,无铅且不含有害物质,满足环保要求。
    - 多样化的连接方式:提供Fast-on终端和线缆终端两种连接选项,方便用户选择合适的安装方式。

    应用案例和使用建议


    应用场景:
    - 50/60 Hz电源整流:这种整流器非常适合用于家用电器、电动工具和其他消费电子产品的电源转换。
    - 开关电源:在开关电源中,这种整流器可以提供稳定可靠的直流输出,提高电源系统的整体性能。

    使用建议:
    - 在选择合适的整流器时,确保输入电压和输出电流满足具体应用需求。
    - 使用过程中要注意散热管理,避免过热导致的损坏。
    - 定期检查并维护整流器,以保持最佳的工作状态。

    兼容性和支持


    - 兼容性:KBPC35xxFP | WP系列与多种电子设备兼容,特别是需要高效电源转换的应用。
    - 支持服务:Diotec Semiconductor AG提供了详细的技术文档、用户手册和在线支持服务,帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    - 问题1:如何确定整流器的最大连续输出电流?
    - 解决方案:根据产品型号和具体应用条件来确定。通常情况下,最大输出电流可以在数据手册中找到,例如KBPC3500FP | WP的最大输出电流为35 A。

    - 问题2:反向恢复时间较长怎么办?
    - 解决方案:如果发现反向恢复时间过长,可能是因为温度过高或其他外部因素的影响。通过改善散热条件或调整电路设计可以有效解决这个问题。

    总结和推荐


    综上所述,KBPC35xxFP | WP系列单相桥式整流器是一款性能卓越、可靠耐用的产品,适用于各种高负载和高功率的应用场景。其高效的转换能力和良好的兼容性使其成为许多电子设备的理想选择。强烈推荐给需要高性能电源转换解决方案的用户。

KBPC3508FP参数

参数
Vr-反向电压 800V
反向恢复时间 1.5μs
正向浪涌电流 375A
配置 -
If - 正向电流 35A
Ir - 反向电流 10μA
安装方式 底座安装
零件状态 在售
包装方式 盒装

KBPC3508FP厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

KBPC3508FP数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR 整流二极管/整流桥 DIOTEC SEMICONDUCTOR KBPC3508FP KBPC3508FP数据手册

KBPC3508FP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.8816 ¥ 58.6998
库存: 2495
起订量: 4 增量: 1
