ZY13

产品分类: 齐纳(稳压)二极管
产品描述: Zener, DO-41, 13V, 2W, ±5%
供应商型号: SCE-ZY13
供应商: 海外现货
标准整包数: 100

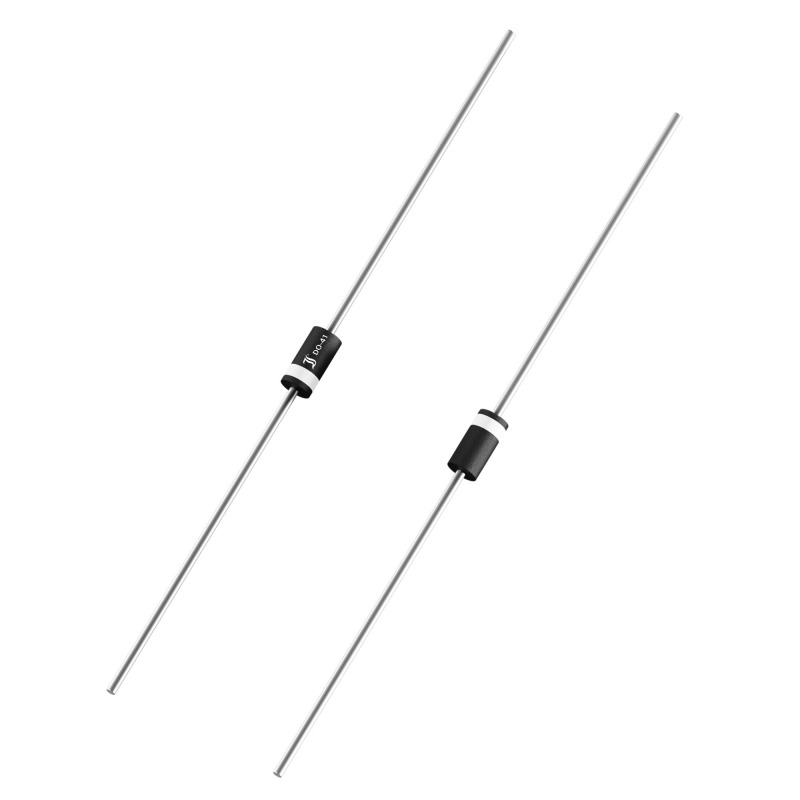

DIOTEC SEMICONDUCTOR 齐纳(稳压)二极管 ZY13

ZY13概述


    产品简介


    ZY1 ... ZY200系列齐纳二极管是一种非平面工艺制造的高性能稳压二极管。这些二极管广泛应用于电压稳定和调节场合,特别是在需要保护电路免受过电压损害的应用中(例如双向和单向过电压保护)。该系列产品的工作电压范围从1V到200V,具有高达2W的功率耗散能力。本系列二极管符合RoHS、REACH和冲突矿物法规,确保环保合规。

    技术参数


    - 型号:ZY1至ZY200
    - 最大额定值:
    - 功率耗散(Ptot):2W(TA=50°C)
    - 单次峰值脉冲功率耗散(PZSM):60W(t<1ms)
    - 工作温度范围:
    - 操作结温(Tj):-50°C至+150°C
    - 存储温度(TS):-50°C至+175°C
    - 热阻:
    - 结-环境热阻(RthA):<45K/W
    - 结-引线热阻(RthL):<15K/W
    - 稳态电气特性:
    - 稳态电压(VZ):1V至200V
    - 测试电流(IZtest):100mA至50mA
    - 动态电阻(rzj):0.5Ω至150Ω
    - 温度系数(αVZ):-26至-16 (10-4/°C)
    - 反向电压(VR):-4.5V至41V
    - 最大正向电流(IZmax):1500mA至90mA

    产品特点和优势


    - 高功率耗散能力:能够承受高达2W的功率耗散,适用于需要高功率稳定的应用场合。
    - 宽电压范围:从1V到200V的稳压范围,覆盖多种不同的应用需求。
    - 符合环保法规:符合RoHS、REACH和冲突矿物法规,确保环保合规。
    - 可靠性高:采用非平面技术制造,具有较高的可靠性和稳定性。

    应用案例和使用建议


    应用案例:
    - 电源稳压:用于稳定电源输出电压,保证负载的正常运行。
    - 过电压保护:用于保护敏感电路不受过高电压的损坏,特别是在雷击或电网波动时。
    - 信号电平转换:通过调整电压来适配不同接口的电平要求。
    使用建议:
    - 在选择型号时,应根据具体应用中的所需电压和电流进行匹配。
    - 使用时需注意散热设计,以避免因过热导致的性能下降或损坏。
    - 确保电路设计中留有足够的裕量,避免瞬时过载情况的发生。

    兼容性和支持


    - 兼容性:ZY1至ZY200系列齐纳二极管可与其他常见的电路板组件兼容,但需要根据具体应用要求进行测试。
    - 厂商支持:Diotec Semiconductor AG提供详细的技术文档和支持服务,帮助用户更好地理解和应用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电压不稳定 | 确认电源输入电压是否稳定,检查是否有足够的负载。 |
    | 过热损坏 | 检查散热设计是否合理,适当增加散热措施。 |
    | 反向击穿 | 检查连接方向是否正确,确认使用正确的型号。 |

    总结和推荐


    总结:
    ZY1至ZY200系列齐纳二极管凭借其广泛的电压范围、高功率耗散能力和良好的热稳定性,在电源稳压和过电压保护方面表现出色。这些二极管广泛应用于各种工业和消费电子产品中,尤其适用于需要高可靠性和环保合规性的应用场合。
    推荐:
    鉴于该系列产品优异的性能和广泛的应用范围,强烈推荐在需要稳压和过电压保护的应用中选用ZY1至ZY200系列齐纳二极管。如果您对具体型号的选择有疑问,建议参考详细的电气特性表,并咨询技术支持团队获取更多帮助。

ZY13参数

参数
配置 -
最大功率 2W
Ir - 反向电流 1μA
最大齐纳阻抗
电压容差 ±5%
最大功率耗散 2W
标称齐纳电压 -
长*宽*高 5.1mm(长度)
通用封装 DO-41
安装方式 通孔安装
零件状态 在售
包装方式 散装,卷带包装

ZY13厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

ZY13数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR 齐纳(稳压)二极管 DIOTEC SEMICONDUCTOR ZY13 ZY13数据手册

ZY13封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.9003
500+ ¥ 0.6377
2000+ ¥ 0.531
5000+ ¥ 0.5068
库存: 3700
起订量: 400 增量: 100
交货地:
最小起订量为:100
合计: ¥ 90.03
