BAS70-04W

产品分类: 肖特基二极管

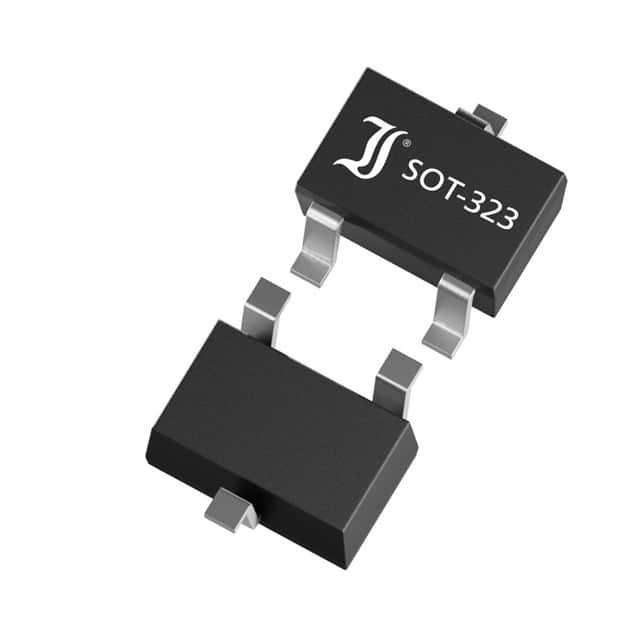

产品描述: Schottky, SOT-323, 70V, 70mA, 150°C
供应商型号: QE-BAS70-04W
供应商: Diotec Semiconductor
标准整包数: 3000

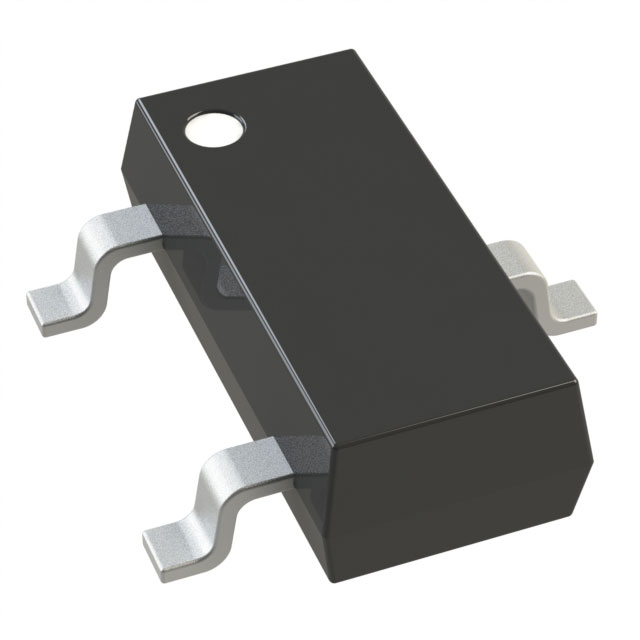

DIOTEC SEMICONDUCTOR 肖特基二极管 BAS70-04W

BAS70-04W概述


    产品简介


    BAS70W系列小信号肖特基二极管 是一款适用于多种应用场合的小型表面贴装(SMD)器件。该系列产品主要功能是进行信号处理、高速开关和极性保护。广泛应用于消费电子、工业控制等领域,满足高可靠性需求。

    技术参数


    - 封装类型:SOT-323
    - 正向电流(连续):70mA(最大)
    - 反向电压:70V(最大)
    - 峰值反向电流:70mA(最大)
    - 峰值反向恢复电流:100mA(最大)
    - 存储温度范围:-55°C 到 +150°C
    - 工作温度范围:-55°C 到 +150°C
    - 典型正向压降:1mA 下为 <410mV,15mA 下为 <1000mV
    - 反向漏电流:在 50V 下小于 100nA
    - 正向恢复时间:小于 5ns
    - 热阻:625K/W

    产品特点和优势


    BAS70W系列二极管具有以下独特功能和优势:
    - 非常高的开关速度:小于 5ns 的恢复时间使得这些二极管特别适合于高速开关应用。
    - 低结电容:仅 2pF 的结电容确保了较低的信号延迟,适用于高频信号处理。
    - 低漏电流:在高反向电压下仍能保持很低的漏电流,保证了产品的可靠性。
    - 环保材料:符合 RoHS、REACH 和冲突矿物标准,适应绿色制造要求。
    - 汽车级认证:带有 -Q 后缀的产品符合 AEC-Q101标准,可用于汽车应用。
    - 商业/工业级:标准型号适用于广泛的商业和工业应用。

    应用案例和使用建议


    - 信号处理:如高速模拟信号的整流,可以有效地处理高频信号。
    - 高频率开关:适合用于需要快速响应的开关电路,如电源管理。
    - 极性保护:保护电路免受反向电压的影响,增强系统安全性。
    使用建议:
    - 散热设计:虽然热阻较高,但正确的PCB布局可以有效提高散热效果,延长使用寿命。
    - 匹配负载条件:选择合适的PCB布局和铜箔尺寸,以满足器件的工作条件。

    兼容性和支持


    - 兼容性:BAS70W 系列器件适用于广泛的PCB设计,且支持自动装配线生产。
    - 制造商支持:Diotech提供详尽的SPICE模型和STEP文件下载,便于设计者进行仿真和装配。

    常见问题与解决方案


    1. 问题:在大电流情况下,器件过热。
    解决方案:改善PCB布局,增加铜箔面积,以提高散热效率。

    2. 问题:开关时间不理想。
    解决方案:检查驱动电路的设计,确保电压波形干净,避免干扰。

    总结和推荐


    综上所述,BAS70W 系列肖特基二极管凭借其出色的性能和广泛的应用场景,在信号处理和高频率开关应用中表现出色。特别是对于需要高性能和可靠性的商用及工业应用,它们是理想的选择。总体而言,该系列器件值得推荐使用。

BAS70-04W参数

参数
反向恢复时间 5ns
正向浪涌电流 0mA
Vrrm - 重复反向电压 4V
配置 -
If - 正向电流 450mA
Ir - 反向电流 200mA
Vr-反向电压 -
通用封装 SOT-323
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装,管装

BAS70-04W厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

BAS70-04W数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR 肖特基二极管 DIOTEC SEMICONDUCTOR BAS70-04W BAS70-04W数据手册

BAS70-04W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.2452
库存: 300000
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 735.6
直接购买
加入购物车
