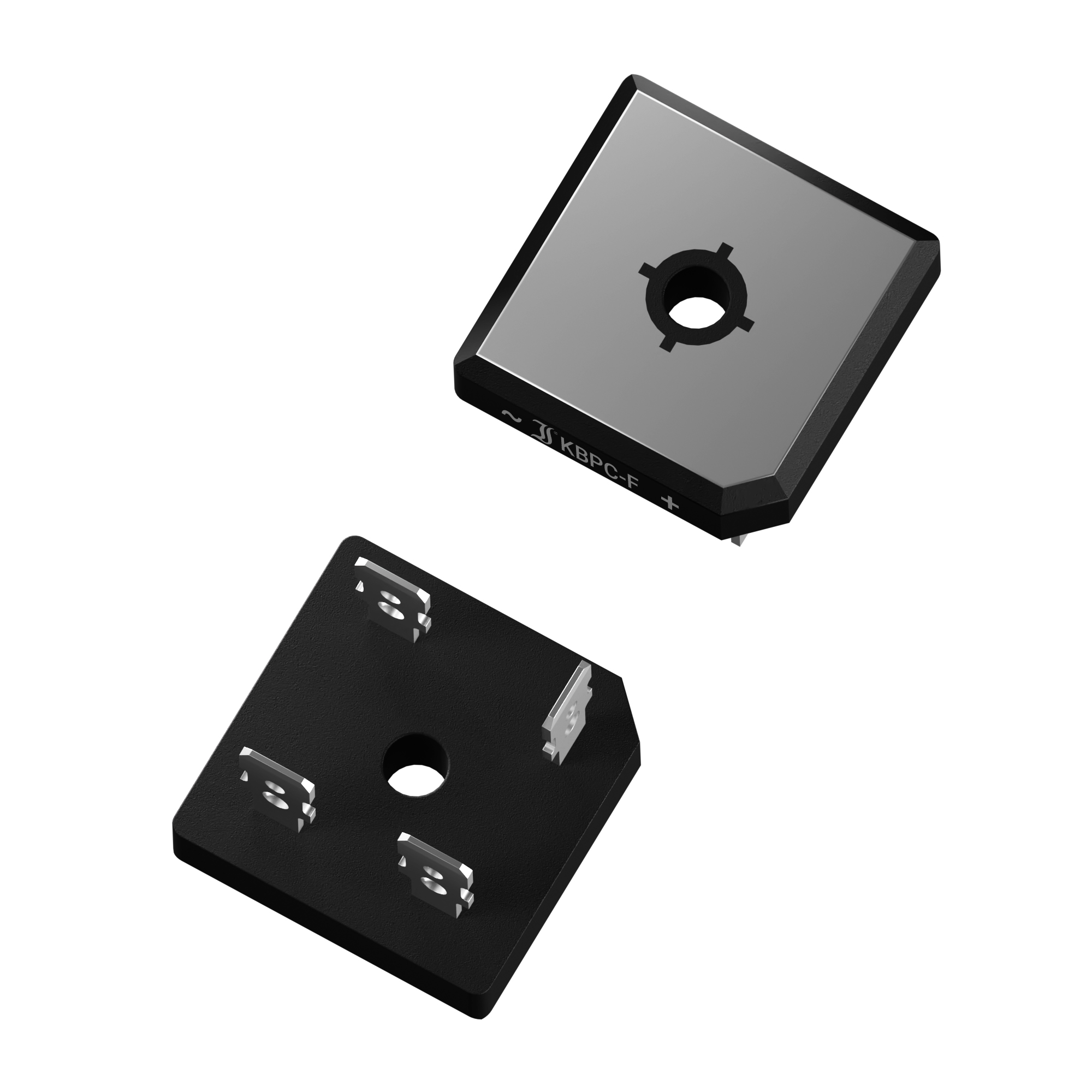

KBPC3516WP

产品分类: 整流二极管/整流桥
产品描述: Bridge, 1-ph, KBPC, 1600V, 35A, 150°C
供应商型号: 4878-KBPC3516WP-ND
供应商: Digi-Key
标准整包数: 1
DIOTEC SEMICONDUCTOR 整流二极管/整流桥 KBPC3516WP

KBPC3516WP概述

    KBPC3500FP|WP 到 KBPC3516FP|WP 单相桥式整流器技术手册

    产品简介


    本产品为单相桥式整流器,主要用于交流电源转换成直流电源的场合。广泛应用于50/60 Hz电网整流、电源供应器等领域。此系列产品提供快速安装接线端(Fast-on terminals)和焊接安装接线端(Wire terminals)两种连接方式,以适应不同安装需求。该产品通过了UL认证(文件号E175067),符合RoHS标准,并具有良好的机械特性和电气特性。

    技术参数


    | 参数名称 | 描述 | 规格 |
    |
    | 最大输入电压(VVRMS) | 可承受的最大交流输入电压 | 70 - 1000 V |
    | 额定正向电流(IFAV) | 持续输出电流 | 35 A |
    | 正向电压降(VF) | 正向导通电压 | < 1.1 V |
    | 高温正向电流(IFRM) | 周期性峰值正向电流 | 80 A |
    | 峰值浪涌电流(IFSM) | 半正弦波形下的峰值浪涌电流 | 375 - 400 A |
    | 隔离电压(VISO) | 端子到外壳的隔离电压 | > 2500 VRMS |
    | 工作温度范围(Tj) | 工作结温范围 | -50...+150°C |
    | 热阻(RthC) | 结到壳的热阻 | < 1.5 K/W |

    产品特点和优势


    - 四个二极管组成的桥式配置。
    - 具有高达1600 V的耐压能力。
    - 提供快装接线端和焊接接线端两种连接方式,方便安装。
    - 符合RoHS标准,无铅且环保。
    - 高可靠性设计,能够在宽泛的工作环境中保持稳定性能。

    应用案例和使用建议


    此产品通常用于电网整流、电源供应器等应用。对于要求高性能和高可靠性的应用场合,可以考虑以下使用建议:
    - 使用合适的散热器以降低工作结温,延长使用寿命。
    - 在高负载情况下增加辅助冷却措施,以提高可靠性。
    - 定期检查连接点和接线端,确保良好的电接触和机械稳定性。

    兼容性和支持


    该产品与其他标准接线端子和电气系统具有良好的兼容性。供应商提供全面的技术支持和售后服务,包括SPICE模型和STEP文件下载,帮助客户进行产品设计和验证。

    常见问题与解决方案


    1. 问题:产品安装后出现过热现象。
    - 解决方案: 增加适当的散热措施,如使用散热片或者风扇来降低工作结温。

    2. 问题:产品出现异常噪音。
    - 解决方案: 检查电路中的电压波动是否过大,确认电路是否正确接地。必要时,可更换更大容量的产品。

    3. 问题:产品在高湿度环境下工作不稳定。
    - 解决方案: 确保良好的通风条件,防止湿度过高导致的漏电现象。可以使用防水型外壳来保护产品。

    总结和推荐


    KBPC3500FP|WP 到 KBPC3516FP|WP 单相桥式整流器凭借其出色的电气性能和广泛的应用范围,成为众多电力电子应用中的理想选择。其高可靠性、宽工作温度范围和多种连接方式,使其在各类工业和商业级应用中表现出色。我们强烈推荐此产品,尤其是在需要高效、可靠的电源转换解决方案的应用场合。

KBPC3516WP参数

参数
If - 正向电流 35A
Ir - 反向电流 10μA
Vr-反向电压 1.6KV
反向恢复时间 1.5μs
正向浪涌电流 400A
配置 -
长*宽*高 28.6mm*28.6mm*7.3mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装,散装

KBPC3516WP厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

KBPC3516WP数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR 整流二极管/整流桥 DIOTEC SEMICONDUCTOR KBPC3516WP KBPC3516WP数据手册

KBPC3516WP封装设计

查看详情并下载
Symbol
Footprint
3D Model
