BC548C

产品分类: 三极管(BJT)
产品描述: BJT, TO-92, 30V, 100mA, NPN, 0.5W, 150°C
供应商型号: QE-BC548C
供应商: Diotec Semiconductor
标准整包数: 4000

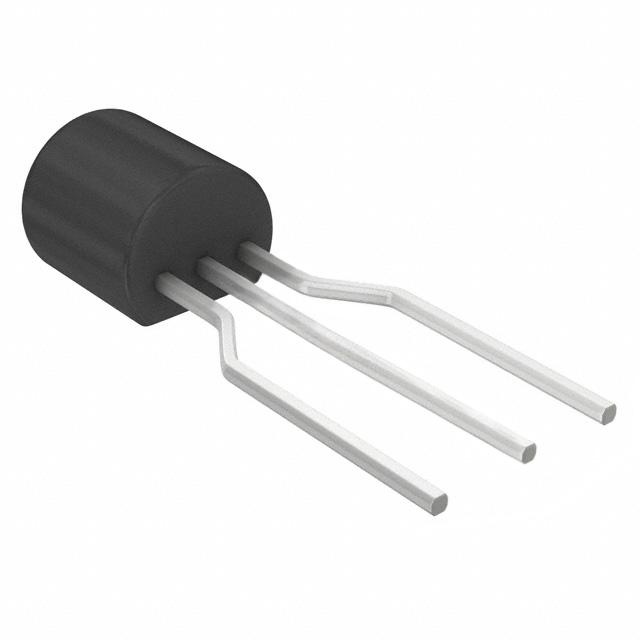

DIOTEC SEMICONDUCTOR 三极管(BJT) BC548C

BC548C概述

    # BC546 至 BC549 NPN 通用型晶体管技术手册

    产品简介


    BC546 至 BC549 是由 Diotec Semiconductor AG 生产的 NPN 通用型硅外延平面晶体管。这些晶体管具有高可靠性、低功耗等特点,适用于各种通用电子设备及电路。本系列晶体管可以广泛应用于音频放大器、电源管理和信号处理等领域。

    技术参数


    以下是 BC546 至 BC549 的主要技术参数:
    | 参数名称 | BC546 | BC547 | BC548 | BC549 |

    | 功耗 (Ptot) | 500 mW | 500 mW | 500 mW | 500 mW |
    | 集电极-发射极电压 (VCEO) | 65 V | 45 V | 30 V | 30 V |
    | 最大集电极电流 (IC) | 100 mA | 100 mA | 100 mA | 100 mA |
    | 最大峰值集电极电流 (ICM) | 200 mA | 200 mA | 200 mA | 200 mA |
    | 最大峰值基极电流 (IBM) | 200 mA | 200 mA | 200 mA | 200 mA |
    | 最大基极饱和电压 (VBEsat) | 700 mV | 900 mV | 900 mV | 900 mV |
    | 增益带宽积 (fT) | 300 MHz | 300 MHz | 300 MHz | 300 MHz |

    产品特点和优势


    独特功能
    - 低功耗:每个型号的最大功耗均为 500 mW,适合在空间和能源有限的应用中使用。
    - 高可靠性:这些晶体管通过严格的质量控制流程,确保其在长时间运行中的稳定性和可靠性。
    - 温度范围广:可在-55°C 至 +150°C 的温度范围内正常工作,适用于多种极端环境。
    市场竞争力
    BC546 至 BC549 在高可靠性和性能方面表现出色,能够满足大多数通用电子设备的需求。其优秀的增益带宽积(300 MHz)使其在高频应用中表现优异,如音频放大器和信号处理。

    应用案例和使用建议


    应用场景
    这些晶体管常用于音频放大器、开关电源、逻辑电路和一般电子设备。例如,在音频放大器中,BC546 至 BC549 可以用于实现高效的功率输出和较低的噪声水平。
    使用建议
    1. 散热设计:由于最大功耗为 500 mW,应注意适当散热设计以避免过热。
    2. 输入阻抗:在高频应用中,建议检查输入阻抗是否符合电路要求。
    3. 环境温度:在极端温度环境下使用时,需注意保持晶体管与引线之间的距离以确保温度稳定。

    兼容性和支持


    这些晶体管的塑料封装材料 UL94V-0 认证,保证了其良好的耐火性能。此外,BC546 至 BC549 可与推荐的互补型 PNP 晶体管 BC556 至 BC559 共同使用,以便构建完整的电路。制造商提供详细的技术支持和维护服务,确保用户能够获得最佳的使用体验。

    常见问题与解决方案


    常见问题
    1. 晶体管发热过高:如何解决?
    2. 噪声水平较高:如何优化?
    解决方案
    1. 过度发热:检查电路设计是否合理,确保适当的散热措施到位。参考手册中的散热建议。
    2. 噪声问题:检查输入阻抗和外部环境干扰。优化电路布局以减少噪声干扰。

    总结和推荐


    BC546 至 BC549 是高性能的 NPN 晶体管,适用于广泛的电子应用。其高可靠性、良好的增益带宽积和广泛的温度范围使其成为许多电子设备的理想选择。总体而言,强烈推荐使用这些晶体管来满足通用电子需求。

BC548C参数

参数
VCEO-集电极-发射极最大电压 30V
晶体管类型 NPN
集电极截止电流 15nA
不同 Ib,Ic 时的 Vce 最大饱和值 -
集电极电流 100mA
配置 -
最大集电极发射极饱和电压 600mV@ 5mA,100mA
VCBO-最大集电极基极电压 30V
最大功率耗散 500mW
VEBO-最大发射极基极电压 5V
通用封装 TO-92
安装方式 通孔安装
包装方式 散装,卷带包装

BC548C厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

BC548C数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR 三极管(BJT) DIOTEC SEMICONDUCTOR BC548C BC548C数据手册

BC548C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 0.1198
库存: 400000
起订量: 4000 增量: 1
交货地:
最小起订量为:4000
合计: ¥ 479.2
