BC857CW

产品分类: 三极管(BJT)
产品描述: BJT, SOT-323, 45V, 100mA, PNP, 0.2W, 150°C
供应商型号: 4878-BC857CWTR-ND
供应商: Digi-Key
标准整包数: 3000
DIOTEC SEMICONDUCTOR 三极管(BJT) BC857CW

BC857CW概述

    高质量文章:BC856AW 到 BC859CW SMD PNP晶体管技术手册

    1. 产品简介


    BC856AW 至 BC859CW 是一系列表面贴装的通用型 PNP 晶体管。这些晶体管具有三个电流增益组,适用于多种应用场合,如信号处理、开关和放大。这些器件广泛应用于商业和工业级产品,部分型号还通过了AEC-Q101标准认证,使其适合于汽车和其他高可靠性要求的应用场景。

    2. 技术参数


    - 额定电流 (IC): 100 mA
    - 最大功耗 (Ptot): 200 mW
    - 集电极-发射极电压 (VCEO): 30 至 65 V
    - 基极-集电极电压 (VCBO): 80 V
    - 基极-发射极电压 (VEBO): 5 V
    - 最大存储温度 (TS): -55...+150°C
    - 最大结温 (Tj): 150°C

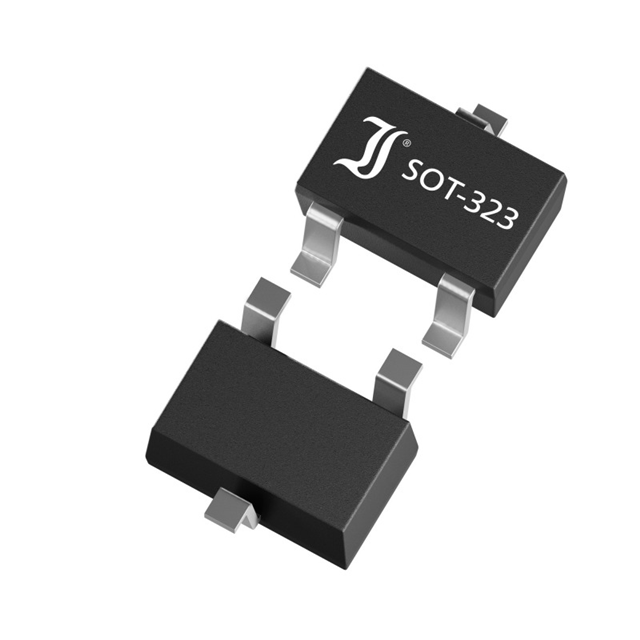

    - 封装类型: SOT-323
    - 机械数据:
    - 3000件/7英寸带状包装
    - 约重0.01g
    - 使用UL 94V-0等级材料
    - 焊接和组装条件: 260°C/10s

    3. 产品特点和优势


    BC856AW 至 BC859CW 拥有多达三个电流增益组,这使得它们在不同电流水平下都能提供稳定的性能。这些器件符合RoHS、REACH和冲突矿物标准,确保环保且无有害物质。此外,部分型号通过了AEC-Q101认证,提升了其在汽车电子等高可靠性需求领域的竞争力。

    4. 应用案例和使用建议


    这些晶体管常用于信号处理、开关和放大应用。例如,在一个开关电源设计中,BC856AW 可以用于控制电源的通断。建议在使用时注意其最大电流和电压限制,确保在其额定范围内运行,以避免过载导致的损坏。同时,由于封装较小,焊接过程中需要适当控制焊接温度和时间,以防止损坏。

    5. 兼容性和支持


    BC856AW 至 BC859CW 的推荐互补NPN晶体管为 BC846W 至 BC849W 系列。制造商提供了详尽的技术支持和文档,包括SPICE模型和STEP文件,便于进行模拟仿真和PCB设计。此外,公司官网和数据手册提供了详细的安装指导和故障排查指南,帮助用户更好地使用这些晶体管。

    6. 常见问题与解决方案


    1. 问题: 超过最大电流 (IC) 会导致什么后果?
    - 解答: 过电流会因功耗过高而导致晶体管损坏。应严格控制电路设计,确保电流不超过额定值。

    2. 问题: 如何提高散热效果?
    - 解答: 增加铜箔散热面积可以提高散热效果。例如,每端子增加3mm²的铜箔面积。

    3. 问题: 如何确认型号是否通过AEC-Q101认证?
    - 解答: 查看型号后缀是否有 -Q 或 -AQ,如有则表示通过了AEC-Q101认证。

    7. 总结和推荐


    总体来看,BC856AW 至 BC859CW 是一款优秀的通用型 PNP 晶体管,具备多种优势和特点,适用于广泛的商业和工业应用。尤其是那些对可靠性有较高要求的场景,如汽车电子。强烈推荐使用这些晶体管,尤其是在需要高稳定性和高质量性能的情况下。

BC857CW参数

参数
集电极电流 100mA
最大功率耗散 200mW
最大集电极发射极饱和电压 650mV@ 5mA,100mA
配置 -
晶体管类型 PNP
VCEO-集电极-发射极最大电压 45V
集电极截止电流 15nA
不同 Ib,Ic 时的 Vce 最大饱和值 250mV@ 100mA,5mA
VEBO-最大发射极基极电压 5V
VCBO-最大集电极基极电压 50V
通用封装 SOT-323
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

BC857CW厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

BC857CW数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR 三极管(BJT) DIOTEC SEMICONDUCTOR BC857CW BC857CW数据手册

BC857CW封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.0315 ¥ 0.264
6000+ $ 0.028 ¥ 0.2346
9000+ $ 0.0263 ¥ 0.2198
15000+ $ 0.0242 ¥ 0.2029
21000+ $ 0.0231 ¥ 0.193
30000+ $ 0.0219 ¥ 0.1832
75000+ $ 0.0193 ¥ 0.1619
150000+ $ 0.0178 ¥ 0.1487
300000+ $ 0.0164 ¥ 0.1376
库存: 3000
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 792
