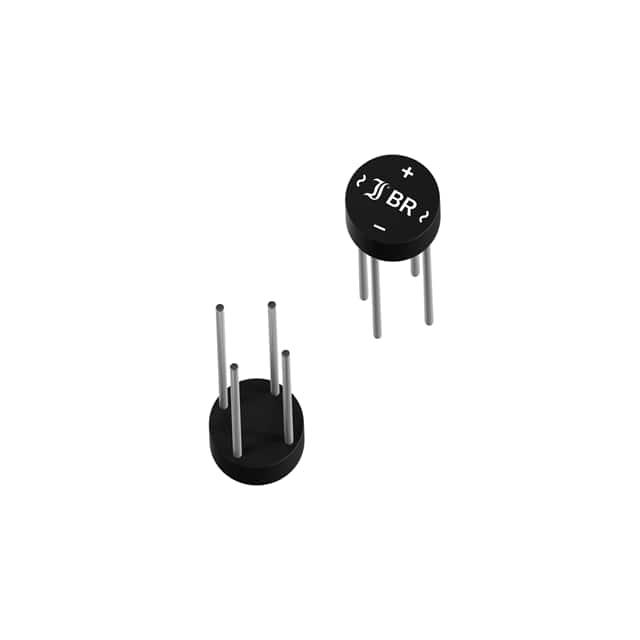

B125R

产品分类: 整流二极管/整流桥
产品描述: Bridge, 1-ph, D9x5, 250V, 2A, 150°C
供应商型号: BN-B125R
供应商: 海外现货
标准整包数: 10
DIOTEC SEMICONDUCTOR 整流二极管/整流桥 B125R

B125R概述

    单相桥式整流器(Einphasen-Brückengleichrichter)B40R至B500R

    产品简介


    单相桥式整流器(Einphasen-Brückengleichrichter)B40R至B500R是一种高效的电子元器件,适用于工业和商业领域的电源系统。这些产品主要用于将交流电转换为直流电,广泛应用于50/60Hz电网整流、电源供应等领域。此外,它们还符合RoHS、REACH和冲突矿产标准,确保环保与可持续发展。

    技术参数


    - 最大输入电压(Max. alternating input voltage):VVRMS [V]
    - B40R:40 V
    - B80R:80 V
    - B125R:125 V
    - B250R:250 V
    - B380R:380 V
    - B500R:500 V
    - 重复峰值反向电压(Repetitive peak reverse voltage):VRRM [V]
    - B40R:80 V
    - B80R:160 V
    - B125R:250 V
    - B250R:600 V
    - B380R:800 V
    - B500R:1000 V
    - 重复峰值正向电流(Repetitive peak forward current):IFRM [A]
    - 所有型号均为10 A(f > 15 Hz)
    - 正向浪涌电流(Peak forward surge current):IFSM [A] (TA = 25°C)
    - B40R至B500R:45/50 A
    - 结温(Operating junction temperature):Tj [°C]
    - -50...+150°C
    - 典型应用(Typical Application)
    - 50/60 Hz电网整流、电源供应

    产品特点和优势


    - 认证标志(Features):UL认可(File E175067)
    - 材料认证(Materials):符合RoHS、REACH和冲突矿产标准
    - 机械数据(Mechanical Data):
    - 尺寸(Dimensions):Ø 9 x 5.1 mm(~WOG)
    - 包装方式:散装包装(1000个/箱)
    - 质量:约1.2克
    - 防火等级:UL 94V-0
    - 焊接及装配条件:260°C/10秒

    应用案例和使用建议


    - 应用场景:主要应用于50/60 Hz电网整流和电源供应系统。这类整流器可高效地将交流电转换为直流电,适用于各种工业和商业设备中。
    - 使用建议:在设计电路时,应考虑散热措施以确保在高负载条件下正常运行。具体安装建议请参考数据手册中的详细说明。

    兼容性和支持


    - 兼容性:与现有的工业和商业电源系统兼容。
    - 支持和服务:产品提供官方技术支持,包括详细的安装指南和技术文档,以便用户更好地了解和使用产品。

    常见问题与解决方案


    - 问题1:如何确定适当的保护电阻(Rt)?
    - 解决方法:按照数据手册中的公式计算保护电阻值。例如,对于B40R型号,计算公式为Rt = VRRM / IFSM。
    - 问题2:如何选择合适的负载电容器(CL)?
    - 解决方法:根据Rt的值和负载电容器的充电时间常数来选择合适的CL值。具体计算方法详见数据手册。

    总结和推荐


    综上所述,单相桥式整流器B40R至B500R是一款具有高性能和多功能性的产品。它不仅在技术参数上表现优异,而且在环保和安全方面也达到了行业高标准。如果您正在寻找一款可靠且高效的电源解决方案,这款产品无疑是您的理想选择。强烈推荐给需要高可靠性和稳定性的客户。

B125R参数

参数
正向浪涌电流 45A
配置 -
If - 正向电流 2A
Ir - 反向电流 5μA
Vr-反向电压 250V
反向恢复时间 -
通用封装 D-9
安装方式 通孔安装
零件状态 在售
包装方式 盒装

B125R厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

B125R数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR 整流二极管/整流桥 DIOTEC SEMICONDUCTOR B125R B125R数据手册

B125R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 0.294 ¥ 2.5081
1000+ $ 0.2517 ¥ 2.1468
2500+ $ 0.2214 ¥ 1.8888
库存: 1017
起订量: 320 增量: 0
交货地:
最小起订量为:250
合计: ¥ 627.02
