P2000MTL

产品分类: 整流二极管/整流桥
产品描述: Diode, P600, 1000V, 20A, 175°C
供应商型号: 4878-P2000MTLTB-ND
供应商: Digi-Key
标准整包数: 1

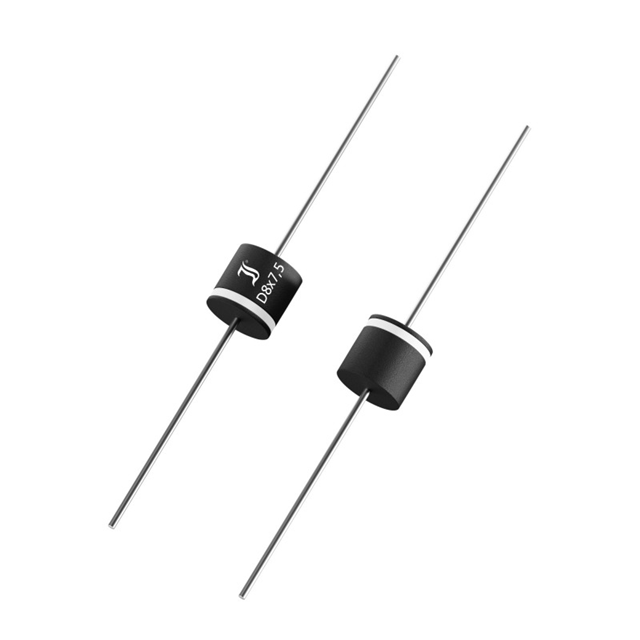

DIOTEC SEMICONDUCTOR 整流二极管/整流桥 P2000MTL

P2000MTL概述


    产品简介


    本产品为标准恢复整流二极管,适用于50/60 Hz交流电整流、电源供应及极性保护等应用场景。二极管型号为P2000ATL至P2000MTL,适用于商业级应用。这些二极管具有低热阻和高正向浪涌电流,符合RoHS、REACH及冲突矿物标准。

    技术参数


    - 最大平均正向整流电流(R负载):TA=50°C时,IAV=20 A
    - 重复/峰值反向电压:VRRM范围50到1000 V
    - 正向电压(典型值):Tj=25°C时,IF=5 A,VF<0.87 V;IF=20 A,VF<1.10 V
    - 泄漏电流(典型值):Tj=25°C,VR=VRRM时,IR<10 µA
    - 正向浪涌电流(50/60 Hz半正弦波):TA=25°C时,IFSM=500/550 A
    - 正向浪涌电流积分(<10 ms):TA=25°C时,i²t=1250 A²s
    - 存储温度范围:-50°C至+175°C
    - 结温范围:-50°C至+175°C
    - 正向恢复时间(典型值):TRR ~ 1500 ns
    - 热阻:结到周围空气热阻RthA<4 K/W;结到引脚热阻RthL<1.5 K/W

    产品特点和优势


    1. 低热阻:有助于散热,延长使用寿命。
    2. 高正向浪涌电流:能够承受较大的瞬态电流,提高可靠性。
    3. RoHS、REACH及冲突矿物合规:符合环保要求,确保产品的可持续发展。

    应用案例和使用建议


    - 应用场景:主要用于50/60 Hz交流电网整流、电源供应系统以及极性保护电路。
    - 使用建议:为了保证最佳性能,建议将引线保持在距壳体10毫米处,且处于环境温度下,以避免影响热阻特性。

    兼容性和支持


    - 兼容性:该系列产品与标准电路板设计兼容,可广泛应用于多种电子设备中。
    - 支持:制造商提供技术支持,包括网站上的文档更新及产品查询服务。

    常见问题与解决方案


    1. 问题:如何确保正确的焊接条件?
    - 解答:确保焊接温度为260°C且持续时间为10秒。
    2. 问题:如何计算最大平均正向整流电流?
    - 解答:参照手册提供的温度曲线图进行计算,注意引线距离壳体10毫米以上。

    总结和推荐


    该标准恢复整流二极管具备良好的热性能和浪涌电流处理能力,非常适合用于50/60 Hz交流电整流及电源供应应用。其高可靠性和环保特性使其在市场上具有较强的竞争力。我们强烈推荐该系列产品给需要高性能整流二极管的客户。

P2000MTL参数

参数
Ir - 反向电流 -
Vr-反向电压 -
反向恢复时间 1.5μs
正向浪涌电流 500A
配置 -
If - 正向电流 20A
通用封装 D-8
安装方式 通孔安装
零件状态 在售
包装方式 散装,卷带包装

P2000MTL厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

P2000MTL数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR 整流二极管/整流桥 DIOTEC SEMICONDUCTOR P2000MTL P2000MTL数据手册

P2000MTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.6126 ¥ 5.1767
1000+ $ 0.5304 ¥ 4.4819
2500+ $ 0.4854 ¥ 4.1014
3500+ $ 0.468 ¥ 3.955
5000+ $ 0.4547 ¥ 3.8426
库存: 500
起订量: 500 增量: 1
交货地:
最小起订量为:500
合计: ¥ 2588.35
直接购买
加入购物车
