首页  >  产品百科  >  BZT52C2V0

BZT52C2V0

产品分类: 齐纳(稳压)二极管
产品描述: Zener, SOD-123F, 2V, 0.5W, ±5%
供应商型号: QE-BZT52C2V0
供应商: Diotec Semiconductor
标准整包数: 3000

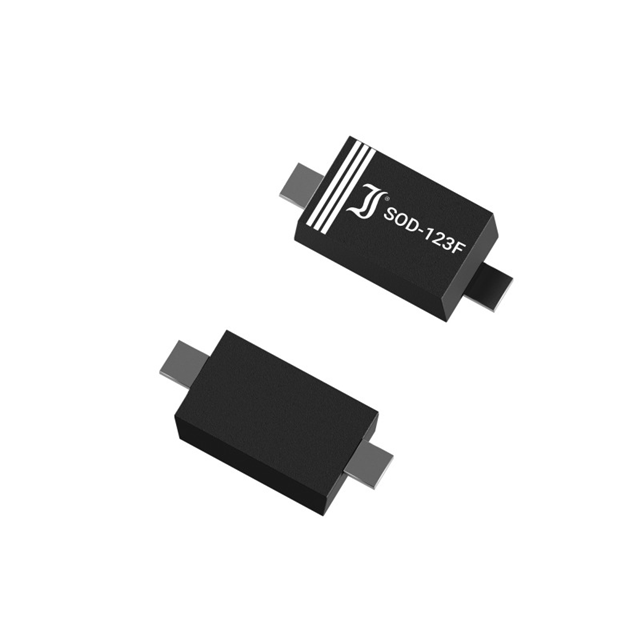

DIOTEC SEMICONDUCTOR 齐纳(稳压)二极管 BZT52C2V0

BZT52C2V0概述

    BZT52C2V0 至 BZT52C75 SMD Planar Zener 二极管技术手册

    产品简介


    BZT52C2V0 至 BZT52C75 SMD Planar Zener 二极管 是一种表面贴装(SMD)的平面齐纳二极管,广泛应用于电压稳压和调节电路中。它们可以提供从2.0V到75V的齐纳电压范围,适用于商业和工业级应用。此外,这些二极管还具有符合AEC-Q101标准的版本,适合汽车领域的应用。

    技术参数


    - 封装形式:SOD-123F
    - 最大功耗:500 mW
    - 最大结温:150°C
    - 工作温度范围:-50°C至+150°C
    - 热阻:250 K/W(典型值)
    - 电压范围:2.0V至75V
    - 电流范围:5 mA 至 227 mA
    - 动态电阻:通常<100 Ω(在1 kHz时)
    - 泄漏电流:通常<100 μA(在2.0V时)
    - 容差:标准的齐纳电压容差根据国际E 24系列进行分级(约±5%)

    产品特点和优势


    - 尖锐的齐纳电压崩断:这使得它们在电压调节应用中表现非常出色。
    - 低漏电流:保证了在不导通时几乎无电流通过,提高了系统的能效。
    - 符合RoHS:无铅且不含其他有害物质,确保环保。
    - AEC-Q101认证:确保了高可靠性和稳定性,适合汽车应用。

    应用案例和使用建议


    应用案例:
    1. 电压稳压:适用于电源电路中的电压稳压和保护。
    2. 过电压保护:特别适用于需要防止瞬态电压冲击的应用。
    使用建议:
    - 在设计电路时,建议使用25mm²铜箔板作为焊接点,以确保良好的热管理。
    - 当使用高电压和大电流时,应注意散热问题,以避免过热损坏。

    兼容性和支持


    这些二极管通常与大多数标准PCB兼容。厂商提供详细的SPICE模型和STEP文件,方便进行电路模拟和设计。此外,厂商还提供全方位的技术支持和维护服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 高温环境下工作导致二极管失效 | 确保在高温环境下使用时充分散热,可以采用增加散热片或者提高散热效率的方法。 |
    | 漏电流过高 | 检查二极管是否受潮或有损伤,更换新的二极管。 |

    总结和推荐


    总结:BZT52C2V0 至 BZT52C75 SMD Planar Zener 二极管凭借其出色的电压稳定性和低漏电流等特点,在各种应用中表现出色。特别是AEC-Q101认证版本非常适合汽车和其他需要高可靠性的应用领域。
    推荐:强烈推荐使用这些二极管。它们不仅性能优异,而且具有良好的兼容性和可靠性,是电源管理和过电压保护的理想选择。

BZT52C2V0参数

参数
最大功率 500mW
Ir - 反向电流 -
最大齐纳阻抗 100Ω
电压容差 -
最大功率耗散 500mW
标称齐纳电压 -
配置 -
通用封装 SOD-123F
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

BZT52C2V0厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

BZT52C2V0数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR 齐纳(稳压)二极管 DIOTEC SEMICONDUCTOR BZT52C2V0 BZT52C2V0数据手册

BZT52C2V0封装设计

查看详情并下载
Symbol
Footprint
3D Model
