首页  >  产品百科  >  KBPC10/15/2516WP

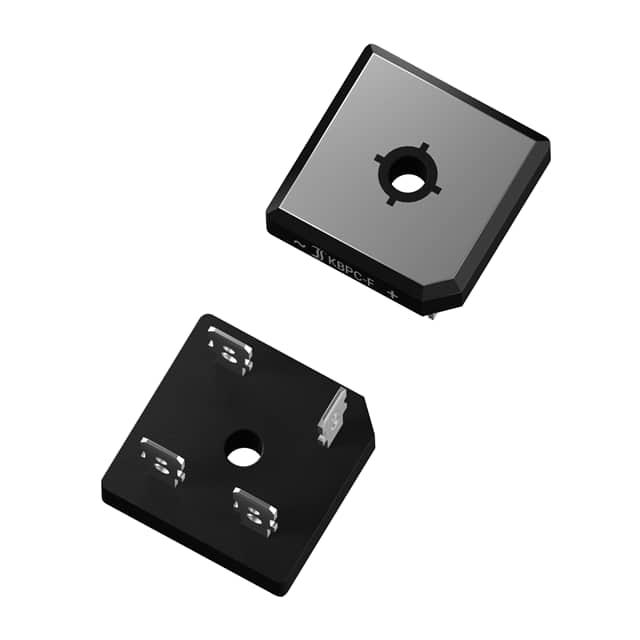

KBPC10/15/2516WP

产品分类: 整流二极管/整流桥
产品描述: Bridge, 1-ph, KBPC, 1600V, 25A, 150°C
供应商型号: DV-30253742
供应商: 海外现货
标准整包数: 25
DIOTEC SEMICONDUCTOR 整流二极管/整流桥 KBPC10/15/2516WP

KBPC10/15/2516WP概述

    单相桥式整流器:KBPC10/15/25 00...16 FP|WP 技术手册

    产品简介


    单相桥式整流器是一种将交流电转换为直流电的电子组件,广泛应用于各种电力系统中。KBPC10/15/25 00...16 FP|WP 是一款高性能的单相桥式整流器,其主要功能是将交流电转换成平滑稳定的直流电,适用于多种设备的电源管理,如工业电源、充电设备等。

    技术参数


    - 最大整流输出电流(带散热片): 10A 至 25A
    - 最高输入电压(重复峰值): 50V 至 1600V
    - 峰值前向浪涌电流(半正弦波): 270A (50Hz) / 300A (60Hz)
    - 正向电压降: < 1.2V
    - 工作温度范围: -50°C 至 +150°C
    - 反向恢复时间: 1500ns
    - 隔离电压终端到外壳: > 2500 VRMS

    产品特点和优势


    - 通过 UL 认证,文件号 E175067
    - 高达 1600V 的最大重复峰值电压
    - 快速接线端子 (FP) 和焊接端子 (WP)
    - 隔离铝基板
    - 符合 RoHS、REACH 和冲突矿物标准
    - 质量可靠,机械性能稳定

    应用案例和使用建议


    KBPC10/15/25 00...16 FP|WP 主要用于 50/60 Hz 电网整流及电源供应系统。这些产品可以广泛应用于家用电器、工业设备和通信设备中。建议在设计电路时注意其散热性能,确保散热片能够有效工作以防止过热现象的发生。

    兼容性和支持


    - 产品提供两种连接方式:快速接线端子 (FP) 和焊接端子 (WP)
    - 包装材料符合环保标准
    - 提供良好的技术支持和售后服务

    常见问题与解决方案


    1. 问题: 设备启动后无法正常工作。
    - 解决方法: 检查设备的输入电压是否正确,确认电路接线无误。
    2. 问题: 设备过热。
    - 解决方法: 确保散热片安装良好,检查设备是否需要更大尺寸的散热片。

    总结和推荐


    KBPC10/15/25 00...16 FP|WP 是一款高性能、高可靠性、宽电压范围的单相桥式整流器。它具有良好的电气特性和广泛的应用范围,适用于多种电力系统。建议在选择时考虑其应用需求和环境条件,以充分发挥其性能。总体而言,这款产品值得推荐给对产品质量要求较高的用户。

KBPC10/15/2516WP参数

参数
Ir - 反向电流 -
Vr-反向电压 1.6KV
反向恢复时间 -
正向浪涌电流 270A
配置 -
If - 正向电流 25A
安装方式 通孔安装
零件状态 在售
包装方式 盒装

KBPC10/15/2516WP厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

KBPC10/15/2516WP数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR 整流二极管/整流桥 DIOTEC SEMICONDUCTOR KBPC10/15/2516WP KBPC10/15/2516WP数据手册

KBPC10/15/2516WP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.7393 ¥ 14.8362
100+ $ 1.5628 ¥ 13.3311
250+ $ 1.462 ¥ 12.471
1000+ $ 1.2982 ¥ 11.0734
库存: 679
起订量: 25 增量: 25
交货地:
最小起订量为:1
合计: ¥ 14.83
直接购买
加入购物车
