ZMY5.6G

产品分类: 齐纳(稳压)二极管
产品描述: Zener, Glass-Melf, 5.6V, 1W, ±5%
供应商型号: REB-DZ9670
供应商: 海外现货
标准整包数: 5000

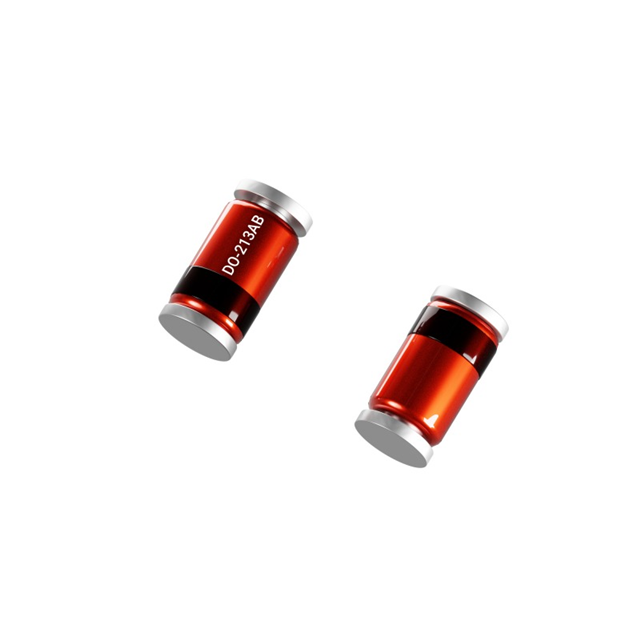

DIOTEC SEMICONDUCTOR 齐纳(稳压)二极管 ZMY5.6G

ZMY5.6G概述


    产品简介




    ZMY系列齐纳二极管是一种表面贴装(SMD)器件,广泛应用于电压稳定和过压保护场合。这些二极管适用于商业和工业级应用,具有低漏电流和尖锐的击穿电压特性。主要型号包括ZMY1、ZMY3.0G到ZMY9.1G、ZMY10到ZMY200等,涵盖了从1V到200V的不同电压等级。


    技术参数




    电气特性

    - 功率耗散:ZMY3.0G至9.1G(TA=25°C时):1.0W;ZMY1、ZMY10至200(TA=50°C时):1.3W
    - 非重复峰值脉冲功率:ZMY3.0G至9.1G:不适用;ZMY1、ZMY10至200:40W
    - 最大工作结温:ZMY3.0G至9.1G:-50...+175°C;ZMY1、ZMY10至200:-50...+150°C
    - 存储温度:-50...+175°C
    - 典型热阻:ZMY3.0G至9.1G:RthA=150K/W,RthT=70K/W;ZMY1、ZMY10至200:RthA=45K/W,RthT=10K/W
    - 反向电压容差:国际E24标准(~±5%)

    主要特性

    - 泄漏电流:低
    - 雪崩击穿特性:尖锐
    - 工作电压范围:最高可达200V
    - 符合RoHS、REACH及冲突矿物规定


    产品特点和优势




    ZMY系列齐纳二极管在电压稳定和过压保护方面表现出色,特别适合需要高可靠性应用的场合。这些二极管具备以下优势:
    - 低泄漏电流:减少了功耗,提高了效率。
    - 尖锐的击穿电压特性:确保了精确的电压调节。
    - 高功率耗散能力:能够承受更高的瞬态电压冲击。
    - 符合环保标准:满足RoHS、REACH和冲突矿物的规定,适用于绿色制造。


    应用案例和使用建议




    ZMY系列齐纳二极管广泛应用于各种电子设备中,如电源稳压、过压保护等。例如,在电源设计中,可以将ZMY二极管并联在负载两端,以实现电压的稳定和保护电路免受瞬态电压冲击。在使用过程中,应注意以下几点:
    - 确保焊接条件符合260°C/10秒的要求,避免因过高的焊接温度导致损坏。
    - 铜焊盘面积应达到50mm²/终端,以确保良好的散热效果。
    - 在使用大功率器件时,需考虑热管理,适当增加散热片以防止过热。


    兼容性和支持




    ZMY系列齐纳二极管兼容多种封装形式,包括玻璃MELF和塑料MELF封装。此外,厂商提供详细的在线技术支持,包括STEP文件和SPICE模型,便于进行仿真和设计验证。


    常见问题与解决方案




    - 问题:二极管温度过高
    - 解决办法:增加散热片或改进散热设计,确保工作温度不超过规定的最大值。
    - 问题:输出电压不稳定
    - 解决办法:检查负载和电源电压是否匹配,确认连接无误,必要时调整电路参数。


    总结和推荐




    综上所述,ZMY系列齐纳二极管以其低泄漏电流、尖锐的击穿电压特性和高功率耗散能力,成为一种高性能的电压稳定和过压保护器件。无论是用于商业还是工业应用,ZMY系列都是一款值得推荐的产品。尽管价格略高于普通器件,但其出色的可靠性和稳定性使其成为许多关键应用的首选。

ZMY5.6G参数

参数
标称齐纳电压 -
配置 -
最大功率 1W
Ir - 反向电流 3μA
最大齐纳阻抗
电压容差 ±5%
最大功率耗散 1W
通用封装 MELF
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ZMY5.6G厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

ZMY5.6G数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR 齐纳(稳压)二极管 DIOTEC SEMICONDUCTOR ZMY5.6G ZMY5.6G数据手册

ZMY5.6G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0601 ¥ 0.5275
10000+ $ 0.0586 ¥ 0.5137
15000+ $ 0.0575 ¥ 0.5045
20000+ $ 0.0545 ¥ 0.4775
25000+ $ 0.0509 ¥ 0.4461
库存: 15000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 2637.5
