GBU8J

产品分类: 整流二极管/整流桥
产品描述: Bridge, 1-ph, GBU, 600V, 8A, 150°C
供应商型号: UA-GBU8J
供应商: 海外现货
标准整包数: 1

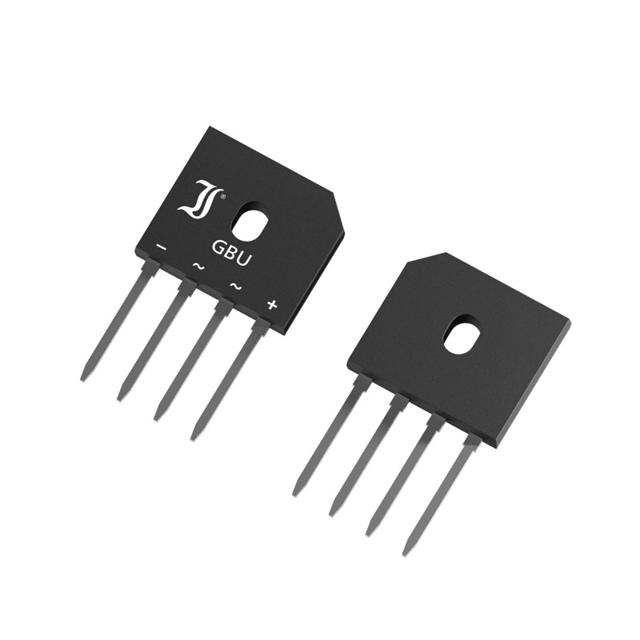

DIOTEC SEMICONDUCTOR 整流二极管/整流桥 GBU8J

GBU8J概述


    产品简介


    GBU8A至GBU8M系列是单相二极管桥式整流器,广泛应用于电源管理和50/60 Hz电网整流。它们包含四个二极管,采用桥式配置,能有效地将交流电转换为直流电。这些产品特别适用于商用级应用,如家用电器、工业设备等,具有高效稳定的工作特性。

    技术参数


    - 最大输入电压(交流):35 V至1000 V
    - 重复峰值反向电压(VRRM):50 V至1000 V
    - 最大整流输出电流(自由站立):5.6 A至8.0 A
    - 最大整流输出电流(带散热片):8.0 A至6.4 A
    - 重复峰值正向电流(IFRM):36 A
    - 峰值正向浪涌电流(IFSM):180 A/200 A
    - 正向电压降(VF):小于1.0 V
    - 反向恢复时间(trr):约1500 ns
    - 结温范围:-50°C至+150°C
    - 机械数据:每单位重量约为3.8克,采用UL 94V-0阻燃材料

    产品特点和优势


    - 桥式配置:四个二极管组成的桥式配置,保证高效的全波整流。
    - UL认证:通过了UL机构的认证,符合国际安全标准。
    - 环保合规:符合RoHS、REACH和冲突矿物规定,适合绿色环保应用。
    - 适用性强:广泛应用于50/60 Hz电网整流和各类电源供应系统。

    应用案例和使用建议


    应用案例
    GBU8A至GBU8M系列常用于家庭和工业设备中的电源整流模块。例如,家庭洗衣机和空调等设备通常需要稳定的直流电源,这些设备会用到这类整流器。
    使用建议
    - 散热设计:为了确保可靠运行,应在安装时考虑良好的散热设计,特别是在高温环境下。
    - 保护电路:建议使用适当的保护电路,如保险丝,以防止过流和过压损坏。
    - 兼容电容器:选择合适的负载电容(CL),以确保稳定的输出电流和电压。

    兼容性和支持


    - 兼容性:GBU8A至GBU8M系列产品易于集成到各种现有系统中,且具备较高的热稳定性和机械强度。
    - 支持和服务:Diotec Semiconductor提供全面的技术支持和售后服务,确保客户能够顺利使用并维护这些产品。

    常见问题与解决方案


    - Q: 如何选择合适的保护电阻(Rt)?
    - A: 可以根据公式Rt = VRRM / IFSM 来计算。如果RT-CL时间常数小于50 Hz主周期的四分之一,可以完全充电。
    - Q: 遇到过热问题怎么办?
    - A: 确保散热良好,必要时可增加散热片或降低工作频率。

    总结和推荐


    总体而言,GBU8A至GBU8M系列二极管桥式整流器具有高效、可靠的性能,且在多种应用场景中表现出色。其广泛的适用性及良好的兼容性使得它成为市场上非常值得推荐的产品。如果你需要高性能的整流器来满足各种电源需求,GBU8A至GBU8M系列产品将是您的理想选择。

GBU8J参数

参数
反向恢复时间 1.5μs
正向浪涌电流 200A
配置
If - 正向电流 3.9A
Ir - 反向电流 5UA
Vr-反向电压 600V
长*宽*高 21.5mm*3.4mm*18.2mm
通用封装 GBU
安装方式 通孔安装
应用等级 商用级
包装方式 盒装

GBU8J厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

GBU8J数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR 整流二极管/整流桥 DIOTEC SEMICONDUCTOR GBU8J GBU8J数据手册

GBU8J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.2513 ¥ 2.1055
655+ $ 0.2463 ¥ 2.0636
1548+ $ 0.2363 ¥ 1.9798
3473+ $ 0.2175 ¥ 1.8227
库存: 781
起订量: 498 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 2.1
