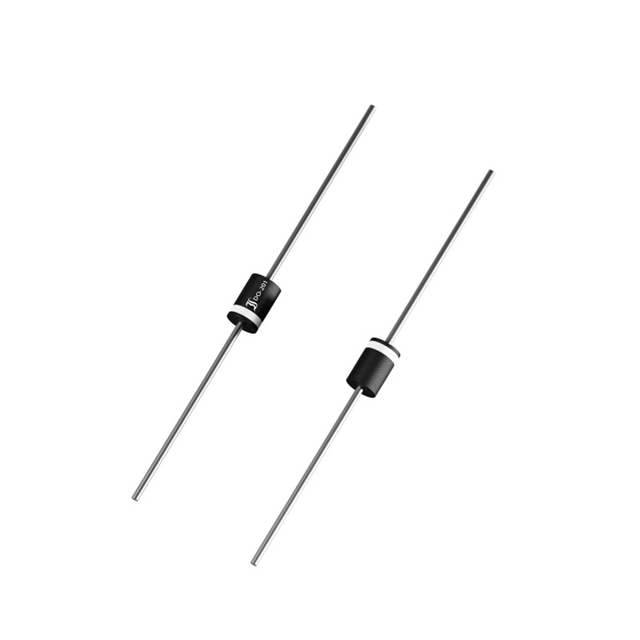

1N5406

产品分类: 整流二极管/整流桥
产品描述: Diode, DO-201, 600V, 3A, 175°C
供应商型号: 1N5406
供应商: Master
标准整包数: 1700
DIOTEC SEMICONDUCTOR 整流二极管/整流桥 1N5406

1N5406概述


    产品简介


    1N5400 至 1N5408 系列标准恢复整流二极管是一种广泛应用于各种电路中的关键组件。这些二极管设计用于处理高频正向电流,并且具备出色的恢复时间。它们的主要功能是将交流电转换为直流电,特别是在 50/60Hz 的交流电源整流中表现出色。此外,这些二极管还适用于电源供应和极性保护电路,广泛应用于工业和商业环境中。

    技术参数


    - 额定峰值反向电压(VRRM): 50V 至 1000V
    - 最大平均正向整流电流(IFAV): 3A
    - 最大峰值正向电流(IFRM): 30A
    - 峰值正向浪涌电流(IFSM): 180A/200A
    - 存储温度(TS): -50°C 至 +175°C
    - 结温(Tj): -50°C 至 +175°C
    - 典型反向恢复时间(trr): 1500ns
    - 正向压降(VF): < 1.2V @ 25°C,IF = 3A
    - 漏电流(IR): < 5μA @ 25°C,VR = VRRM
    - 典型热阻(RthA 和 RthL): 25K/W 和 10K/W

    产品特点和优势


    1N5400 至 1N5408 系列二极管具有高浪涌电流承受能力,符合 RoHS、REACH 和冲突矿物标准。这些特性使得它们在严苛的工业和商业环境中表现卓越,适合多种应用场合。由于其优异的恢复时间和低漏电流特性,这些二极管能够提供高效的整流效果和可靠性。

    应用案例和使用建议


    这些二极管广泛应用于电力系统的整流、电源供应和极性保护电路中。例如,在一个简单的单相整流电路中,它们可以有效地将交流电源转换为稳定的直流电源。为了确保最佳性能,建议在使用过程中保持引脚在离外壳 10mm 处的环境温度下工作。这有助于避免过热和性能下降。

    兼容性和支持


    这些二极管符合 AEC-Q101 汽车标准,并且某些版本如带有后缀 "-Q" 或 "-AQ" 的型号具备更高的质量和可靠性。制造商提供了详细的技术文档和支持服务,可以在官方网站上获取最新信息。

    常见问题与解决方案


    - 问题: 二极管过热
    - 解决方案: 确保散热措施到位,避免引脚远离外壳 10mm 外的高温环境。

    - 问题: 整流效率降低
    - 解决方案: 检查是否引脚温度保持在环境温度下,并考虑更换更合适的二极管型号。

    总结和推荐


    总体而言,1N5400 至 1N5408 系列二极管在多个关键应用领域中表现出色,具有高浪涌电流承受能力和低漏电流特性。它们非常适合工业和商业级应用,并且在一些汽车应用中也表现出色。建议在需要高可靠性和高性能的电路中使用这些二极管。

1N5406参数

参数
Vr-反向电压 600V
反向恢复时间 1.5μs
正向浪涌电流 180A
配置 独立式
If - 正向电流 3A
Ir - 反向电流 5μA
通用封装 DO-201
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

1N5406厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

1N5406数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR 整流二极管/整流桥 DIOTEC SEMICONDUCTOR 1N5406 1N5406数据手册

1N5406封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1700+ $ 0.0393 ¥ 0.3272
5100+ $ 0.0387 ¥ 0.3217
10200+ $ 0.0371 ¥ 0.3081
25500+ $ 0.0346 ¥ 0.2872
51000+ $ 0.0339 ¥ 0.2773
100300+ $ 0.033 ¥ 0.2704
151300+ $ 0.0326 ¥ 0.267
251600+ $ 0.0326 ¥ 0.267
库存: 8220
起订量: 1700 增量: 0
交货地:
最小起订量为:1700
合计: ¥ 556.24
