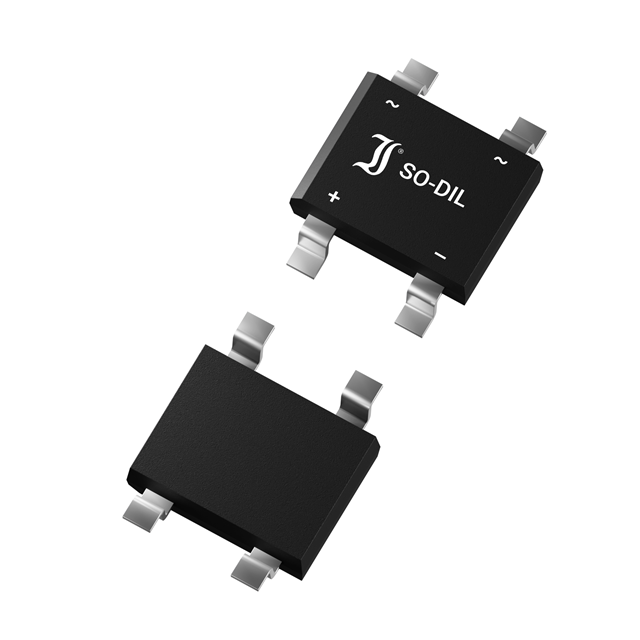

B500S15A

产品分类: 整流二极管/整流桥
产品描述: Bridge, 1-ph, SO-DIL, 1000V, 1.5A, 150°C
供应商型号: 637-B500S15A
供应商: Mouser
标准整包数: 1
DIOTEC SEMICONDUCTOR 整流二极管/整流桥 B500S15A

B500S15A概述

    电子元器件产品技术手册

    1. 产品简介


    本手册介绍了B40S15A至B500S15A系列单相桥式整流器(SMD),该系列产品广泛应用于各种电路设计中。它们是表面贴装型二极管桥式整流器,适用于50/60 Hz交流电整流及电源供应等场合。该系列产品具有良好的电气特性和宽广的工作温度范围,特别适合商用电子产品。

    2. 技术参数


    | 参数 | 型号 |

    | 最大输入交流电压(VRRM) | 80...1000 V |
    | 最大整流输出电流(IFAV) | 1.5 A |
    | 正向压降(VF) | < 1.1 V |
    | 工作结温(Tj) | -50...+150°C |
    | 反向恢复时间(trr) | 1500 ns |

    3. 产品特点和优势


    - 四个二极管以桥式配置集成,简化电路设计。
    - 具有良好的电气性能和高可靠性。
    - 符合RoHS、REACH及冲突矿物标准,绿色环保。
    - UL认证,文件编号E175067,提供安全保证。
    - 尺寸小巧,高度仅2.5mm,适合空间受限的应用场景。
    - 高温工作环境下仍能保持稳定性能,结温最高可达150°C。

    4. 应用案例和使用建议


    这些桥式整流器广泛应用于50/60 Hz交流电网的整流及电源供应系统中。例如,在开关电源中,B40S15A可以用于处理交流电到直流电的转换过程,而B500S15A则适用于更高功率需求的工业级电源。
    建议在使用时确保周围温度不超过150°C,以避免过热影响产品性能。同时,注意散热设计,尤其是在高功率运行条件下。

    5. 兼容性和支持


    该系列桥式整流器具备良好的兼容性,可直接替代传统封装产品。制造商提供了丰富的技术支持文档和软件模型,帮助用户快速上手和优化设计。

    6. 常见问题与解决方案


    1. 问:如何确定合适的负载电容器(CL)?
    答:可以根据具体型号的数据表计算出合适的CL值,确保在规定的Rt(保护电阻)下,CL的时间常数小于交流电周期的四分之一,以便电容器完全充电。
    2. 问:正向电流(IFAV)是否会影响产品寿命?
    答:正向电流过高会导致结温上升,可能缩短产品寿命。因此,在设计电路时需注意保持在规定的最大整流输出电流范围内。

    7. 总结和推荐


    综合来看,B40S15A至B500S15A系列桥式整流器以其出色的电气特性和可靠性,非常适合于各种商业和工业应用。其小尺寸、高性能及绿色合规的特点,使其在市场上具备较强的竞争力。我们强烈推荐在相关设计中采用该系列产品。

B500S15A参数

参数
Vr-反向电压 1KV
反向恢复时间 1.5μs
正向浪涌电流 45A
配置 -
If - 正向电流 1.5A
Ir - 反向电流 5μA
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

B500S15A厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。
