首页  >  产品百科  >  Z1SMA11

Z1SMA11

产品分类: 齐纳(稳压)二极管
产品描述: Zener, SMA, 11V, 1.5W, ±5%
供应商型号: SEC-Z1SMA11
供应商: 海外现货
标准整包数: 5
DIOTEC SEMICONDUCTOR 齐纳(稳压)二极管 Z1SMA11

Z1SMA11概述

    电子元器件技术手册:SMD Zener二极管(非平面技术)

    1. 产品简介


    产品类型:
    SMD Zener二极管(非平面技术)
    主要功能:
    电压稳定化和调节器,用于过压保护(单向和双向)。
    应用领域:
    适用于各种电子设备中的电压稳定和保护电路,特别适合商业和工业应用。

    2. 技术参数


    | 参数 | 描述 |

    | Ptot | 最大耗散功率 |
    | - @Tt=75°C | 1.5 W |
    | VZ | 稳定电压范围 |
    | - 范围 | 1 V ... 100 V |
    | Tjmax | 最大结温 |
    | - 值 | 150°C |

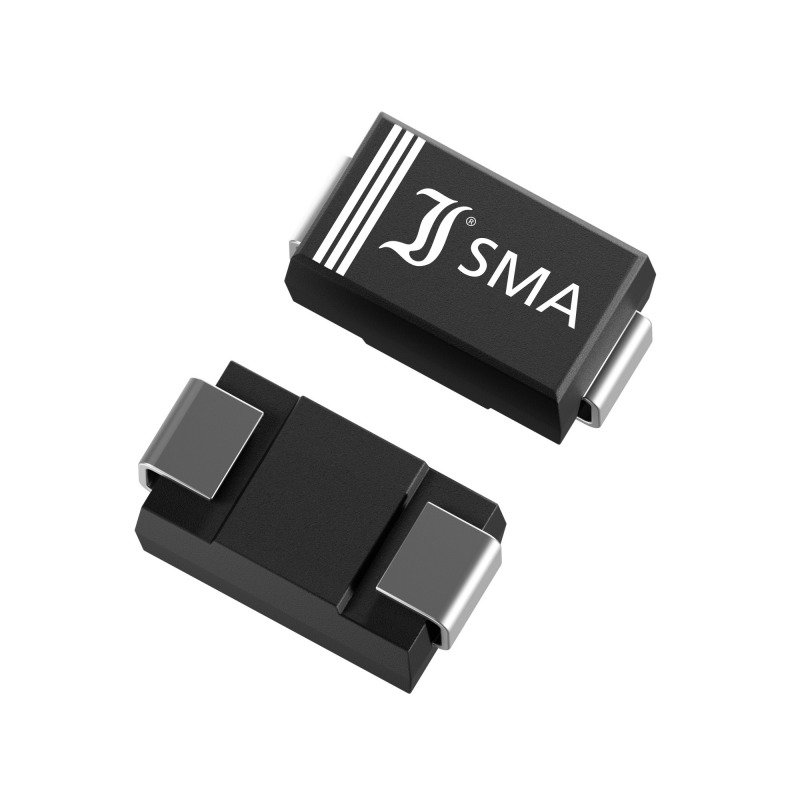

    | 物理封装 | SMA,符合DO-214AC标准 |
    | 电气特性 | 标准Zener电压公差等级为国际E 24(约±5%) |
    | 工作环境 | 存储温度:-50°C ... +175°C |
    结温:-50°C ... +150°C |

    3. 产品特点和优势


    - 高功率耗散能力:最大耗散功率可达1.5 W(当结温为75°C时)。
    - 广泛的工作电压范围:Zener电压范围从1 V到100 V。
    - 良好的温度特性:结温高达150°C。
    - 符合环保标准:符合RoHS、REACH、冲突矿物法规。
    - 高可靠性:采用AEC-Q101认证(-Q后缀),AEC-Q101合格(-AQ后缀)。

    4. 应用案例和使用建议


    典型应用:
    - 电压稳定和调节器。
    - 过电压保护(单向和双向)。
    使用建议:
    - 在设计电路时,确保SMD Zener二极管具有足够的散热措施,特别是在高温环境下。
    - 对于更高电流的应用,可选择更高功率的型号,如Z1SMA100。
    - 在低温环境中使用时,需注意温度对Zener电压的影响,以确保电路正常工作。

    5. 兼容性和支持


    - 兼容性:本产品可与其他SMD封装的电子元器件兼容,易于集成到现有系统中。
    - 支持:制造商提供详细的文档和在线技术支持,包括SPICE模型和STEP文件。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电压不稳定 | 检查电路连接是否正确,确保负载电流在规定范围内。 |
    | 温度过高导致失效 | 确保良好的散热措施,必要时使用散热片或加大铜箔面积。 |
    | Zener电压误差较大 | 检查是否使用了正确的Zener电压值,确认是否满足产品规格。 |

    7. 总结和推荐


    综合评估:
    SMD Zener二极管(非平面技术)具有高功率耗散能力、广泛的电压范围、良好的温度特性以及符合环保标准的优势。其广泛的应用范围和高可靠性使其成为许多电子设备中不可或缺的组件。
    推荐:
    我们强烈推荐使用此产品,特别是对于需要高稳定性、低温度敏感性的电压调节和保护电路。如果您有任何疑问或需要进一步的技术支持,请联系我们的客户服务团队。

Z1SMA11参数

参数
标称齐纳电压 -
配置 -
最大功率 1W
Ir - 反向电流 1μA
最大齐纳阻抗
电压容差 ±5%
最大功率耗散 1.5W
通用封装 DO214AC
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

Z1SMA11厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

Z1SMA11数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR 齐纳(稳压)二极管 DIOTEC SEMICONDUCTOR Z1SMA11 Z1SMA11数据手册

Z1SMA11封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.0917 ¥ 0.7683
库存: 6795
起订量: 5470 增量: 1
交货地:
最小起订量为:500
合计: ¥ 384.15
