首页  >  产品百科  >  ZPD4.7

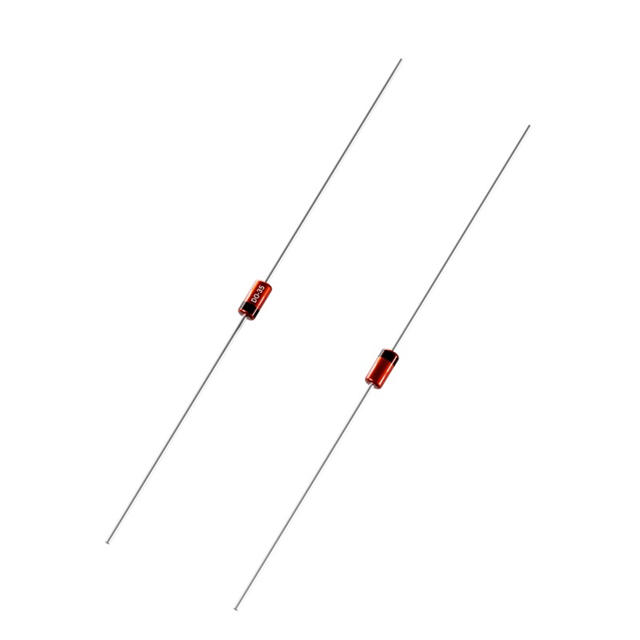

ZPD4.7

产品分类: 齐纳(稳压)二极管
产品描述: Zener, DO-35, 4.7V, 0.5W, ±5%
供应商型号: 4878-ZPD4.7TB-ND
供应商: Digi-Key
标准整包数: 5000
DIOTEC SEMICONDUCTOR 齐纳(稳压)二极管 ZPD4.7

ZPD4.7概述


    产品简介


    产品名称: 计划式齐纳二极管(Planar Zener Diodes)
    产品类型: 齐纳二极管,主要用于稳压和电压调节。
    主要功能:
    - 稳定电压,适用于各种电路中的电压稳压。
    - 用于过电压保护(单向和双向)。
    应用领域:
    - 通信设备
    - 工业控制
    - 电源管理
    - 汽车电子(如AEC-Q101合规型号)

    技术参数


    - 工作温度范围: -50°C 至 +175°C
    - 最大耗散功率: 500 mW (TA = 25°C)
    - 齐纳电压范围: 2.7 V 至 75 V
    - 热阻抗:
    - 结到环境空气:RthA < 300 K/W
    - 结到引脚:RthL < 240 K/W
    - 泄漏电流: 低漏电电流
    - 动态电阻: 在f = 1 kHz时,rzj < 1 Ω
    - 封装: DO-35 / SOD-27

    产品特点和优势


    - 尖锐的齐纳电压突变: 提供高精度的电压调节。
    - 低泄漏电流: 减少能量损耗,提高能效。
    - 符合RoHS、REACH及冲突矿物标准: 环保材料,适合全球市场销售。
    - 多种电压等级选择: 从2.7V至75V,满足不同应用场景需求。

    应用案例和使用建议


    应用案例:
    - 在交流电源转换器中作为稳压元件,确保输出电压稳定。
    - 用于开关电源中的过电压保护,防止设备损坏。
    使用建议:
    - 确保电路设计中引线在距外壳10 mm处保持环境温度,以保证热性能。
    - 选用合适的工作温度范围,特别是在工业和汽车环境中需要考虑极端温度条件。

    兼容性和支持


    - 兼容性: 支持标准DO-35和SOD-27封装,易于与其他电子元件集成。
    - 制造商支持: 提供详尽的技术文档和数据手册,确保客户能顺利使用产品。此外,还有专业的技术支持团队提供帮助。

    常见问题与解决方案


    - 问题1: 输出电压不稳定。
    - 解决方案: 检查周围温度是否超过推荐工作温度范围。如果是在高温环境下使用,可能需要选择更高耐温等级的型号。

    - 问题2: 泄漏电流偏大。
    - 解决方案: 检查引线是否有短路或虚焊现象,确保正确安装。

    总结和推荐


    总结:
    - 该计划式齐纳二极管具有高精度电压调节、低泄漏电流和环保特性,在稳压和过电压保护方面表现出色。
    - 特别适用于工业和汽车电子领域的高可靠性要求场景。
    推荐:
    - 鉴于其优秀的性能和广泛的适用范围,强烈推荐给对电压稳压和保护有较高要求的设计者和工程师。

ZPD4.7参数

参数
电压容差 ±5%
最大功率耗散 500mW
标称齐纳电压 -
配置 -
最大功率 500mW
Ir - 反向电流 -
最大齐纳阻抗 60Ω
通用封装 DO-35
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

ZPD4.7厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

ZPD4.7数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR 齐纳(稳压)二极管 DIOTEC SEMICONDUCTOR ZPD4.7 ZPD4.7数据手册

ZPD4.7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0177 ¥ 0.148
10000+ $ 0.0156 ¥ 0.1306
15000+ $ 0.014 ¥ 0.1175
25000+ $ 0.0125 ¥ 0.1044
35000+ $ 0.012 ¥ 0.1001
50000+ $ 0.0114 ¥ 0.0957
125000+ $ 0.011 ¥ 0.0921
库存: 5000
起订量: 5000 增量: 1
交货地:
最小起订量为:5000
合计: ¥ 740
