首页  >  产品百科  >  Z2SMB36

Z2SMB36

产品分类: 齐纳(稳压)二极管
产品描述: Zener, SMB, 36V, 3W, ±5%
供应商型号: SEC-Z2SMB36
供应商: 海外现货
标准整包数: 5

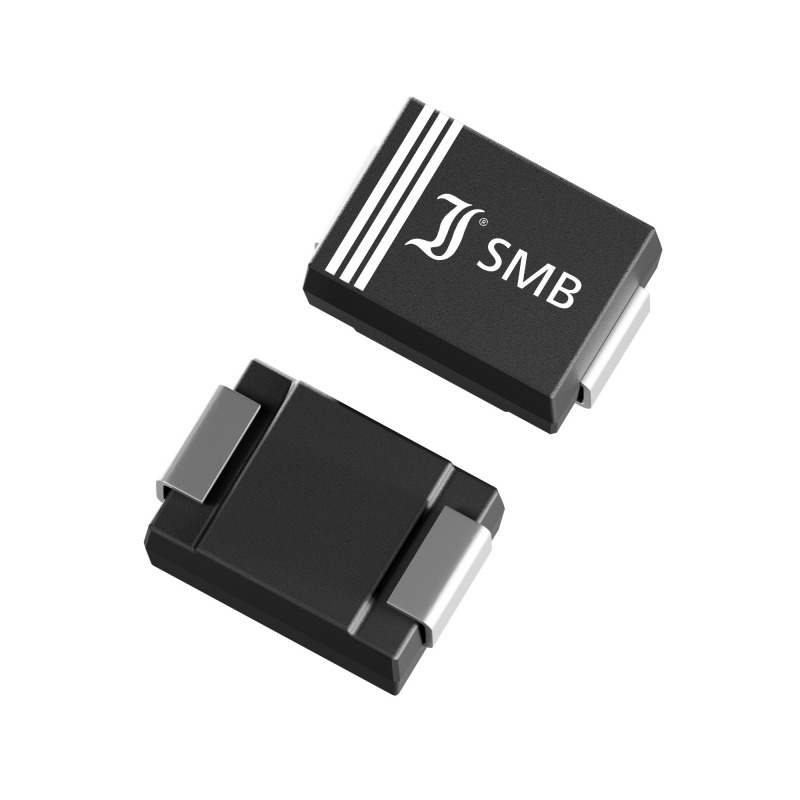

DIOTEC SEMICONDUCTOR 齐纳(稳压)二极管 Z2SMB36

Z2SMB36概述

    电子元器件产品技术手册:Z2SMB系列齐纳二极管

    产品简介


    Z2SMB系列是表面贴装(SMD)齐纳二极管,适用于电压稳压和调节的应用场景。其主要型号涵盖Z2SMB6.8到Z2SMB200的范围,电压等级跨度广泛,可满足多种电压稳定需求。这些二极管具有高功率耗散能力,可用于过电压保护(单向和双向)或更高功率耗散的情况。相较于TVS系列P6SMB,它们在相同或更低的功率耗散情况下提供更广泛的电压选择。

    技术参数


    | 参数 | 描述 |

    | 最大工作温度 | TJMAX = 150°C |
    | 工作温度范围 | 存储温度:-50°C 到 +175°C |
    | 功率耗散 | TA = 25°C时 Ptot = 2 W;TA = 75°C时 Ptot = 3 W |
    | 非重复峰值功率耗散 | t < 1 ms 时 PZSM = 40 W |
    | 热阻 | RthA = 60 K/W;RthT = 15 K/W |
    | 标准Zener电压公差 | 国际E24系列(~±5%) |
    | 封装材料 | UL 94V-0材料 |

    产品特点和优势


    1. 高功率耗散:能够在高温环境下稳定工作,适用于高功率消耗的场合。
    2. 宽电压范围:提供从6.8V到200V的广泛电压选择,覆盖了大部分稳压应用的需求。
    3. 环保合规性:符合RoHS、REACH和冲突矿物标准,适用于全球市场。
    4. 机械数据:卷带包装,每卷3000个,重量约0.1g。

    应用案例和使用建议


    - 典型应用:电压稳压和调节,如电源电路中的稳压器、保护电路中的过电压保护。
    - 使用建议:在进行电路设计时,需要考虑实际环境温度对功率耗散的影响,确保散热措施到位。对于高功率耗散应用,建议选择具备较高额定功率的型号,以提高可靠性。

    兼容性和支持


    - 兼容性:与各类PCB设计兼容,易于集成。对于汽车电子应用,可选AEC-Q101认证型号。
    - 支持服务:厂商提供详细的SPICE模型和STEP文件,方便客户进行仿真和设计。

    常见问题与解决方案


    1. 问题:如何正确安装以确保最大功率耗散?
    - 解决方案:在PCB上安装时,每个端子处应配置至少50mm²的铜箔。

    2. 问题:电压稳定性能如何?
    - 解决方案:根据国际E24系列标准,标准电压公差为±5%。其他特殊要求的公差和更高的电压值可根据客户需求定制。

    总结和推荐


    Z2SMB系列齐纳二极管提供了广泛的选择和卓越的性能,尤其适用于高功率稳压应用。其广泛的工作温度范围和高可靠性使其成为各种工业和商业应用的理想选择。对于需要高可靠性和长期稳定性的项目,强烈推荐使用Z2SMB系列齐纳二极管。

Z2SMB36参数

参数
最大功率耗散 3W
标称齐纳电压 -
配置 -
最大功率 2
Ir - 反向电流 1μA
最大齐纳阻抗 16Ω
电压容差 ±5%
通用封装 SMB(DO-214AA)
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

Z2SMB36厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

Z2SMB36数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR 齐纳(稳压)二极管 DIOTEC SEMICONDUCTOR Z2SMB36 Z2SMB36数据手册

Z2SMB36封装设计

查看详情并下载
Symbol
Footprint
3D Model
