首页  >  产品百科  >  BC338-40

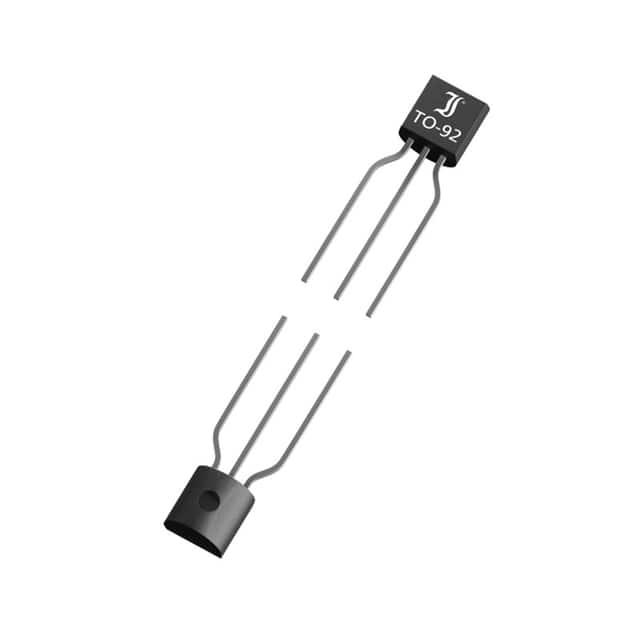

BC338-40

产品分类: IGBT单管
产品描述: BJT, TO-92, 25V, 800mA, NPN, 0.625W, 150°C
供应商型号: QE-BC338-40
供应商: Diotec Semiconductor
标准整包数: 4000
DIOTEC SEMICONDUCTOR IGBT单管 BC338-40

BC338-40概述

    电子元器件产品技术手册:BC337/BC338 NPN晶体管

    产品简介


    BC337和BC338是Diotec Semiconductor AG生产的通用型硅外延平面NPN晶体管,专为广泛的应用设计。这些晶体管具有高电流增益(hFE),适合放大电路、开关应用及信号处理等场景。其紧凑的塑料封装形式TO-92使其非常适合自动贴片装配,适用于消费电子、工业控制及通信设备等领域。

    技术参数


    以下是BC337和BC338的技术规格概要:
    | 参数 | BC337 | BC338 |
    |
    | 集电极-发射极电压 (VCE) | 50 V | 30 V |
    | 集电极-发射极饱和电压 (VCEsat)| 0.7 V | 0.7 V |
    | 最大功率耗散 (Ptot) | 625 mW | 625 mW |
    | 工作温度范围 (Tj, TS) | -55...+150°C| -55...+150°C|
    | 集电极电流 (IC) | 800 mA | 800 mA |
    | 基极电流 (IB) | 100 mA | 100 mA |
    | 电流增益 (hFE) | 160-630 | 100-400 |
    | 放大带宽乘积 (fT) | 100 MHz | 100 MHz |
    | 封装形式 | TO-92 | TO-92 |
    | 重量 | 0.18 g | 0.18 g |
    注: 额定功率在环境温度为25°C时适用,且要求引脚在距离外壳2毫米处保持环境温度。

    产品特点和优势


    - 高电流增益(hFE): BC337提供更高的电流增益(最大值达630),而BC338则提供适中的增益范围(最大值达400),满足不同应用需求。
    - 高可靠性: 塑料外壳通过UL94V-0认证,具备良好的耐热性和阻燃性。
    - 广泛的使用温度范围: 能够在极端温度条件下稳定运行。
    - 多功能性: 具备高电流处理能力和良好的开关性能,可应用于放大器、继电器驱动器等场景。

    应用案例和使用建议


    典型应用:
    1. 放大电路: BC337/BC338可用于音频放大器、信号调理模块。
    2. 开关应用: 在低功耗的直流负载切换中表现优异。
    3. 电源管理: 可用于开关稳压器中的开关元件。
    使用建议:
    - 在高温环境下使用时,需考虑降低功率耗散以避免过热。
    - 为了确保最佳性能,基极驱动电流应根据增益选择合理设置。
    - 结合互补PNP晶体管(如BC327/BC328)进行双极型放大设计。

    兼容性和支持


    BC337/BC338与其他标准的TO-92封装器件具有良好的兼容性,便于替换现有设计中的其他型号。Diotec Semiconductor AG提供全面的技术支持,包括详尽的数据手册和样品测试服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 晶体管过热 | 减小负载电流或增强散热措施 |
    | 开关速度慢 | 确保基极驱动足够强 |
    | 无法达到预期的增益 | 检查焊接质量和电路连接 |

    总结和推荐


    BC337和BC338是一款高效能、高可靠性的通用型NPN晶体管,其优良的电气特性和广泛的工作温度范围使其成为许多应用场景的理想选择。我们强烈推荐这两款产品用于需要稳定性和多功能性的电子系统设计中。无论是消费类电子产品还是工业自动化设备,BC337/BC338都能提供出色的性能表现。
    结论: 推荐使用!

BC338-40参数

参数
配置 -
集电极电流 800mA
最大功率耗散 625mW
VCEO-集电极-发射极最大电压 25V
最大集电极发射极饱和电压 700mV@ 50mA,500mA
通用封装 TO-92
安装方式 通孔安装
零件状态 在售
包装方式 散装,卷带包装

BC338-40厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

BC338-40数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR IGBT单管 DIOTEC SEMICONDUCTOR BC338-40 BC338-40数据手册

BC338-40封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 0.1545
库存: 400000
起订量: 4000 增量: 1
交货地:
最小起订量为:4000
合计: ¥ 618
直接购买
