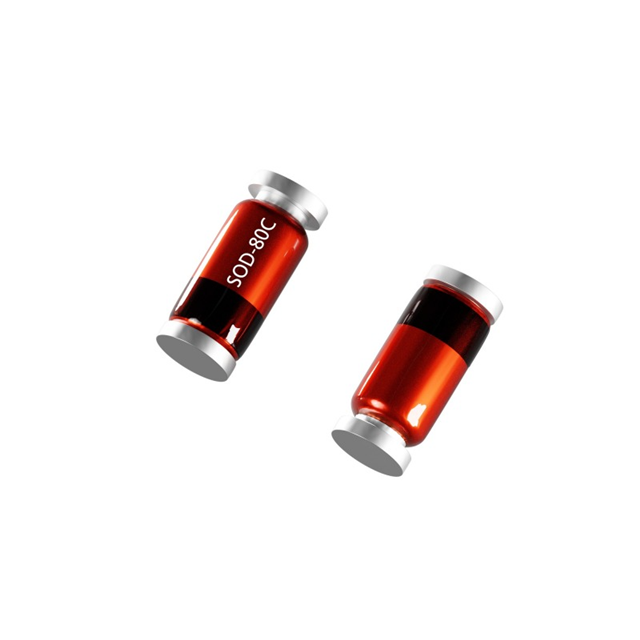

LL4148R13

产品分类: 其他二极管
产品描述: Small Signal Diode, SOD-80, 100V, 0.15A, 175°C
供应商型号: REB-DSGLS6506
供应商: 海外现货
标准整包数: 10000
DIOTEC SEMICONDUCTOR 其他二极管 LL4148R13

LL4148R13概述

    电子元器件产品技术手册:LL4148, LL4150, LL4151, LL4448

    产品简介


    本手册介绍了LL4148、LL4150、LL4151和LL4448系列的超快开关表面贴装硅平面二极管(Ultrafast Switching Surface Mount Si-Planar Diodes)。这些二极管具有低正向电压降和快速恢复时间的特点,适用于多种高频电路设计,如开关电源、通信设备、计算机接口和各种需要高可靠性的电路系统中。

    技术参数


    | 参数 | LL4148 | LL4150 | LL4151 | LL4448 |

    | 反向电压 (VR) | 75 V | 50 V | 50 V | 75 V |
    | 周期峰值反向电压 (VRRM) | 100 V | 50 V | 75 V | 100 V |
    | 最大平均正向整流电流 (IFAV) | 150 mA | 200 mA | 200 mA | 300 mA |
    | 最大重复峰值正向电流 (IFRM) | 500 mA | 500 mA | 500 mA | 600 mA |
    | 非重复峰值正向电流 (IFSM) | 2000 mA | 2000 mA | 2000 mA | 4000 mA |
    | 最大功耗 (Ptot) | 500 mW | 500 mW | 500 mW | 500 mW |
    | 结温 (Tj) | -50...+200°C |
    | 存储温度 (TS) | -50...+200°C |

    产品特点和优势


    - 超快开关速度:快速恢复时间(trr)能够显著减少开关损耗,提高电路效率。
    - 低正向电压降:正向电压降(VF)较低,有助于降低导通损耗,提升整体性能。
    - 高可靠性:耐高温能力(-50...+200°C),确保二极管在极端环境下的稳定运行。
    - 紧凑封装:MiniMELF和SOD-80C封装适合表面贴装,节省空间且易于集成。

    应用案例和使用建议


    这些二极管广泛应用于各类高频开关电源及通信设备中。例如,在开关电源中作为整流二极管,用于输出滤波。为了确保最佳性能,建议采用大铜箔(25 mm²)焊盘以改善热传导,特别是在PCB板上安装时。

    兼容性和支持


    - 兼容性:这些二极管与多数标准PCB贴装设备兼容,可实现自动化生产和高效装配。
    - 支持和维护:厂商提供详尽的技术文档和支持服务,帮助用户解决安装和调试过程中可能遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关频率异常高 | 检查二极管是否接收到正确的驱动信号 |
    | 正向电压降过高 | 确认安装时是否正确选择铜箔焊盘 |
    | 工作温度超出规定范围 | 使用散热片或热管改进热管理 |

    总结和推荐


    综上所述,LL4148、LL4150、LL4151和LL4448系列的超快开关表面贴装硅平面二极管具有优秀的性能指标和广泛应用前景。鉴于其出色的开关速度、低功耗及高可靠性,非常适合作为高频电路设计的理想选择。强烈推荐使用这些二极管以提升电路的整体性能和稳定性。

LL4148R13参数

参数
If - 正向电流 150mA
Ir - 反向电流 5μA
Vr-反向电压 -
通用封装 SOD-80
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LL4148R13厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

LL4148R13数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR 其他二极管 DIOTEC SEMICONDUCTOR LL4148R13 LL4148R13数据手册

LL4148R13封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10000+ $ 0.0108 ¥ 0.0948
20000+ $ 0.0105 ¥ 0.0923
30000+ $ 0.0103 ¥ 0.0907
50000+ $ 0.0098 ¥ 0.0859
90000+ $ 0.0092 ¥ 0.0805
库存: 120000
起订量: 10000 增量: 10000
交货地:
最小起订量为:10000
合计: ¥ 948
直接购买
加入购物车
