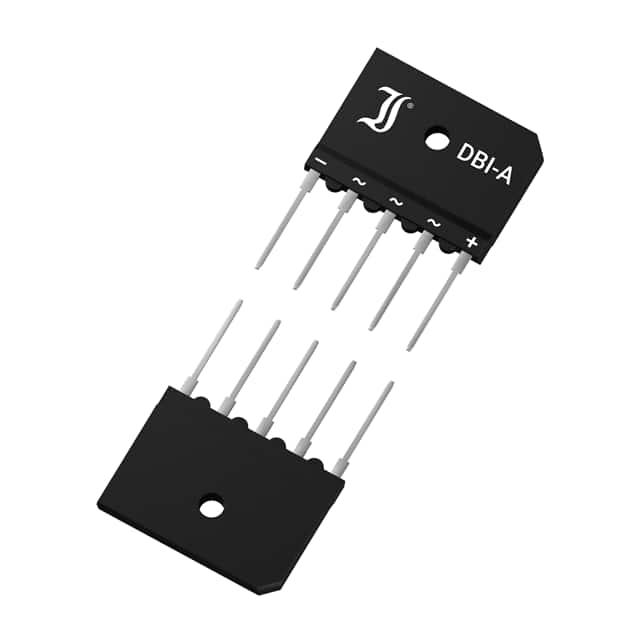

DBI25-12A

产品分类: 整流二极管/整流桥
产品描述: Bridge, 3-ph, DBI, 1200V, 25A, 175°C
供应商型号: 4878-DBI25-12A-ND
供应商: Digi-Key
标准整包数: 1
DIOTEC SEMICONDUCTOR 整流二极管/整流桥 DBI25-12A

DBI25-12A概述

    三相二极管桥式整流器:DBI25-08A 至 DBI25-18A

    产品简介


    DBI25-08A 至 DBI25-18A 是一款三相二极管桥式整流器,适用于工业级标准应用。这款整流器由六个二极管组成,采用桥式配置,主要用于 50/60 Hz 三相电源的整流。它的主要应用领域包括电源供应、驱动逆变器、电池充电器以及暖通空调设备等。

    技术参数


    | 参数 | 描述 | DBI25-08A | DBI25-12A | DBI25-16A | DBI25-18A |
    |
    | 最大交流输入电压 | VVRMS | 280 V | 560 V | 800 V | 1000 V |
    | 重复峰值反向电压 | VRRM | 800 V | 1200 V | 1600 V | 1800 V |
    | 峰值脉冲反向电压 | VRSM | 900 V | 1300 V | 1700 V | 1900 V |
    | 最大输出电流(散热器上安装) | IFAV | 40 A | 40 A | 25 A | 25 A |
    | 最大输出电流(自由安装) | IFAV | 4 A | 4 A | 4 A | 4 A |
    | 重复峰值正向电流 | IFRM | 74 A | 74 A | 74 A | 74 A |
    | 正向峰值浪涌电流 | IFSM | 370 A | 370 A | 370 A | 370 A |
    | 评级熔断 | t < 10 ms i² t | 680 A²s | 680 A²s | 680 A²s | 680 A²s |
    | 结温 | Tj | -50...+175°C |
    | 操作温度 | Top | 150°C | 150°C | 150°C | 150°C |
    | 存储温度 | TS | -50...+150°C |

    产品特点和优势


    1. 六二极管桥式配置:结构紧凑,可靠性高。
    2. 安全认证:UL 认证,符合 E175067 文件要求。
    3. 大型空气间隙和爬电距离:确保电气绝缘安全。
    4. 单螺钉组装:简化安装过程,提高稳定性。
    5. 隔离外壳:进一步提高安全性。
    6. 符合 RoHS 和 REACH 标准:无铅且环保。
    7. UL 认证:证明产品质量和可靠性。

    应用案例和使用建议


    1. 电源供应:适用于各种功率级别的电源供应系统,如开关电源和线性电源。
    2. 驱动逆变器:为电动机和其他设备提供稳定的直流电源。
    3. 电池充电器:适用于各种电池类型的充电器。
    4. 暖通空调设备:用于控制系统的电力供应部分。
    使用建议:
    - 确保散热器正确安装,以避免过热。
    - 在安装时保持引线在环境温度下,以确保最佳性能。
    - 定期检查电气连接,确保安全稳定运行。

    兼容性和支持


    - 兼容性:与标准三相电源系统完全兼容。
    - 支持:提供 SPICE 模型和 STEP 文件,便于设计和仿真。
    - 制造商支持:官方网站提供详细的产品信息和下载资料,包括数据手册和软件工具。

    常见问题与解决方案


    1. 过热问题:
    - 解决方法:确保散热器正确安装并进行适当的冷却。
    2. 电气故障:
    - 解决方法:检查所有电气连接是否牢固,并定期进行电气测试。
    3. 性能下降:
    - 解决方法:检查工作温度范围内的最大输出电流是否符合要求,必要时调整散热措施。

    总结和推荐


    DBI25-08A 至 DBI25-18A 是一款高性能、可靠且易于安装的三相二极管桥式整流器。它适用于多种工业应用,具有出色的电气特性和安全性。如果您需要一种能够在高温环境下长期稳定工作的整流器,这些型号将是您的理想选择。强烈推荐用于电源供应、驱动逆变器、电池充电器以及暖通空调设备等场合。

DBI25-12A参数

参数
Vr-反向电压 1.2KV
反向恢复时间 1.5μs
正向浪涌电流 370A
配置 -
If - 正向电流 40A
Ir - 反向电流 5μA
安装方式 通孔安装
零件状态 在售
包装方式 管装

DBI25-12A厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

DBI25-12A数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR 整流二极管/整流桥 DIOTEC SEMICONDUCTOR DBI25-12A DBI25-12A数据手册

DBI25-12A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.268 ¥ 69.1928
15+ $ 4.6419 ¥ 38.8466
105+ $ 3.9964 ¥ 33.4447
510+ $ 3.5355 ¥ 29.5875
库存: 167
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 69.19
