ZMY12

产品分类: 齐纳(稳压)二极管
产品描述: Zener, Melf, 12V, 1.3W, ±5%
供应商型号: UA-ZMY12
供应商: 海外现货
标准整包数: 1

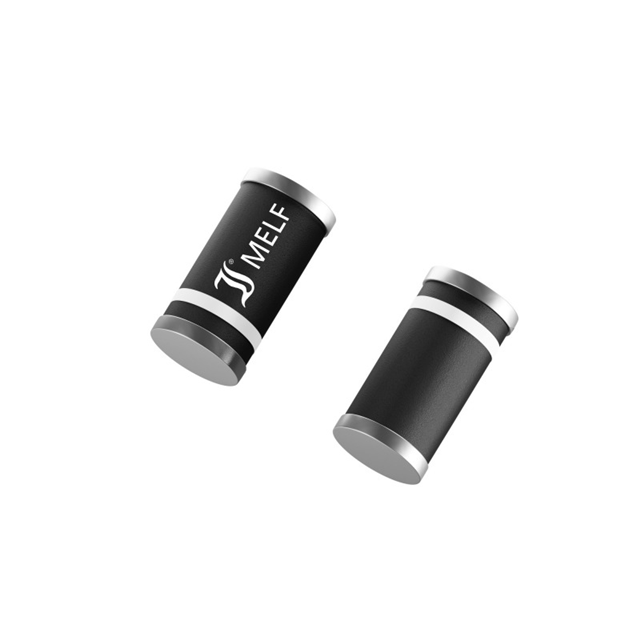

DIOTEC SEMICONDUCTOR 齐纳(稳压)二极管 ZMY12

ZMY12概述

    电子元器件技术手册

    产品简介


    本产品为表面贴装齐纳二极管(SMD Zener Diodes),型号包括ZMY1至ZMY200。这些齐纳二极管主要用于电压稳定和调节应用,同时适用于过压保护,既可以单向也可以双向使用。它们符合RoHS和REACH标准,并且广泛应用于商业和工业级电路设计中。

    技术参数


    - 型号范围:ZMY1, ZMY3.0G ... ZMY9.1G, ZMY10 ... ZMY200
    - 额定功率:Ptot = 1 W, 1.3 W
    - 稳压电压范围:VZ = 1 V ... 200 V
    - 最大工作温度:Tjmax = 150°C, 175°C
    - 封装类型:玻璃MELF (ZMY...G), 塑料MELF (ZMY...)
    - 热阻抗:RthA (玻璃MELF) = 150 K/W, RthA (塑料MELF) = 45 K/W
    - 典型容差:稳压电压(Zener电压)的容差为国际标准E24系列(±5%)

    产品特点和优势


    - 低泄漏电流:保证了更高的可靠性和稳定性。
    - 尖锐的稳压电压击穿特性:确保了在高电压环境下的稳定表现。
    - 高功率耗散能力:可承受最高达200V的稳压电压。
    - 符合RoHS和REACH标准:确保产品的环保性。

    应用案例和使用建议


    这些齐纳二极管广泛应用于电压稳定和调节应用中,如开关电源、稳压器和信号调理电路。例如,在一个典型的开关电源设计中,可以使用ZMY10(稳压电压范围10.4V-11.6V)来实现输出电压的精确控制。
    使用建议:
    - 确保PCB板上的铜箔面积至少为50 mm²以提高散热效率。
    - 在脉冲负载下,需注意最大瞬时峰值功率限制(例如,ZMY3.0G...9.1G的最大瞬时峰值功率为N/A,而ZMY1, ZMY10...200的最大瞬时峰值功率为40W)。

    兼容性和支持


    这些齐纳二极管与常见的SMD封装兼容,且厂商提供了详细的规格书和SPICE模型,便于工程师进行电路设计和仿真。此外,厂商也提供必要的技术支持和维护服务,确保产品在使用过程中的稳定性和可靠性。

    常见问题与解决方案


    1. 问:如何判断齐纳二极管是否正常工作?
    - 答:检查齐纳二极管的稳压电压是否在其额定范围内,使用万用表测量其反向电压(VR)和正向电压(VF)。如果测量值偏离标准值,则可能存在问题。
    2. 问:如何避免过高的温度影响齐纳二极管的性能?
    - 答:确保齐纳二极管安装在具有良好散热条件的位置,并且铜箔面积足够大以提高散热效率。在高温环境下工作时,建议监控工作温度并采取适当的冷却措施。

    总结和推荐


    ZMY系列齐纳二极管凭借其优异的性能、可靠的稳定性和广泛的适用范围,在各种电压稳定和调节应用中表现出色。强烈推荐用于需要高精度稳压的场合。如果您正在寻找一种高效、稳定的电压调节解决方案,ZMY系列齐纳二极管无疑是您的理想选择。

ZMY12参数

参数
电压容差 ±5%
最大功率耗散 1.3W
标称齐纳电压 -
配置 -
最大功率 1.3W
Ir - 反向电流 1μA
最大齐纳阻抗
长*宽*高 5mm(长度)
通用封装 MELF
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ZMY12厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

ZMY12数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR 齐纳(稳压)二极管 DIOTEC SEMICONDUCTOR ZMY12 ZMY12数据手册

ZMY12封装设计

查看详情并下载
Symbol
Footprint
3D Model
