BY500-800

产品分类: 整流二极管/整流桥

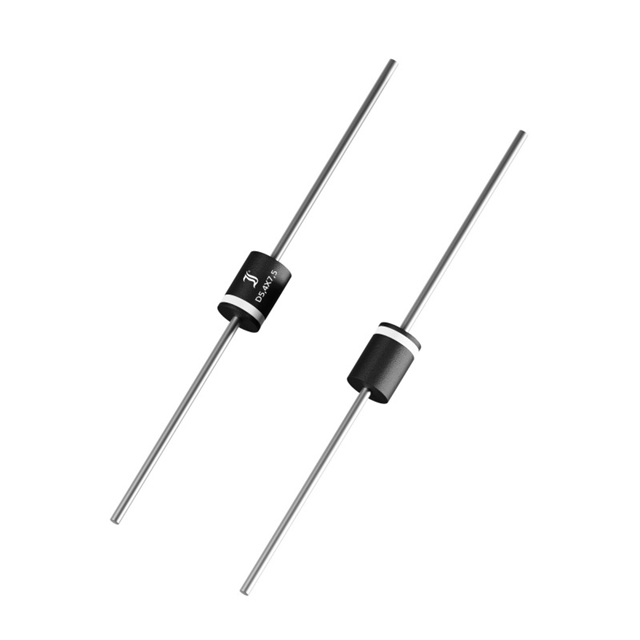

产品描述: Diode, Fast, D5.4x7.5, 800V, 5A, 200ns, 175°C
供应商型号: UA-BY500-800
供应商: 海外现货
标准整包数: 1250
DIOTEC SEMICONDUCTOR 整流二极管/整流桥 BY500-800

BY500-800概述

    快速恢复整流二极管 BY500-50 到 BY500-1000 技术手册

    产品简介


    快速恢复整流二极管(BY500-50 到 BY500-1000)是专为中频整流应用设计的高性能二极管。这些二极管具有出色的电气特性和可靠的工作性能,广泛应用于工业控制、电源转换和其他电力电子系统中。它们特别适用于需要快速恢复时间的应用场合,如电源整流、缓冲电路或自举电路。

    技术参数


    以下是快速恢复整流二极管的技术规格及主要性能参数:
    - 最大平均正向整流电流:\(I{FAV} = 5 \text{ A}\)
    - 正向电压降:\(VF < 1.3 \text{ V}\)
    - 最大结温:\(T{jmax} = 175^\circ\text{C}\)
    - 反向峰值电压:\(V{RRM} = 50 \text{ V} \text{ 至 } 1000 \text{ V}\)
    - 浪涌峰值反向电压:\(V{RSM} = 50 \text{ V} \text{ 至 } 1000 \text{ V}\)
    - 最大浪涌正向电流:\(I{FSM} = 200 / 220 \text{ A}\)
    - 恢复时间:\(t{rr} < 200 \text{ ns}\)
    此外,BY500 系列二极管还具备以下特性:
    - 重量:约 1.15 克
    - 封装材料:符合 UL 94V-0 标准
    - 焊锡和组装条件:260°C/10s

    产品特点和优势


    - 高正向浪涌电流耐受性:确保在突发大电流条件下仍能稳定工作。
    - 环保合规性:符合 RoHS、REACH 和冲突矿物标准。
    - 机械耐用性:采用弹药包包装,方便运输和储存。
    - 热阻特性:结至环境空气的热阻 \(R{thA} < 19 \text{ K/W}\),结至引脚的热阻 \(R{thL} < 8 \text{ K/W}\)。

    应用案例和使用建议


    典型应用场景:
    - 中频整流
    - 缓冲或自举二极管
    使用建议:
    - 在使用时,保持引线距离外壳至少 10 mm,以确保其在工作环境中的温度稳定。
    - 注意浪涌电流对系统的潜在影响,并适当进行保护设计。
    - 对于高温环境,可以考虑使用散热片来改善热管理。

    兼容性和支持


    BY500 系列二极管与市面上主流的电子元件和设备兼容。厂家提供全面的技术支持,包括产品选型、安装指南和技术咨询。具体的技术文档和支持信息可访问 Diotec 官方网站或参阅数据手册的详细说明。

    常见问题与解决方案


    - 问题:如何选择合适的 VRRM?
    - 解答:根据实际应用需求选择合适范围内的 VRRM。例如,如果应用环境中的电压波动较大,应选择更高额定值的产品。

    - 问题:如何判断二极管是否达到最大工作温度?
    - 解答:监测二极管的工作温度,必要时增加散热措施,如使用散热片或强制风冷。

    总结和推荐


    综合评估:
    - BY500 系列二极管具有出色的性能和可靠的稳定性,适合多种高要求的电力电子应用。
    - 高温工作环境下的良好表现和环保合规性使其在市场上具有较高的竞争力。
    推荐意见:
    强烈推荐 BY500 系列二极管用于需要快速恢复时间和高可靠性应用的项目。对于那些寻求高效、稳定和环保解决方案的设计工程师来说,这是一个理想的选择。

BY500-800参数

参数
Vr-反向电压 -
反向恢复时间 200ns
正向浪涌电流 200A
配置 -
If - 正向电流 5A
Ir - 反向电流 5μA
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

BY500-800厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

BY500-800数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR 整流二极管/整流桥 DIOTEC SEMICONDUCTOR BY500-800 BY500-800数据手册

BY500-800封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1250+ $ 0.0823 ¥ 0.6893
3750+ $ 0.0789 ¥ 0.661
7500+ $ 0.0724 ¥ 0.6065
库存: 8825
起订量: 2500 增量: 1250
交货地:
最小起订量为:1250
合计: ¥ 861.62
直接购买
加入购物车
