首页  >  产品百科  >  BY500-50

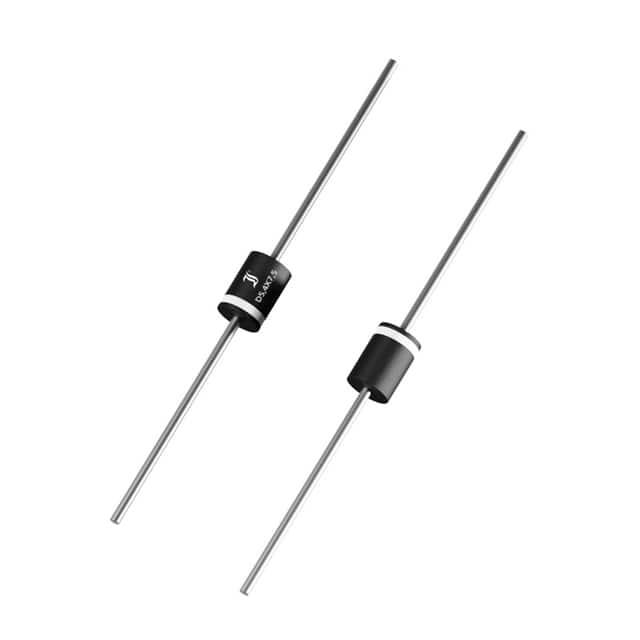

BY500-50

产品分类: 整流二极管/整流桥
产品描述: Diode, Fast, D5.4x7.5, 50V, 5A, 200ns, 175°C
供应商型号: QE-BY500-50
供应商: Diotec Semiconductor
标准整包数: 1250
DIOTEC SEMICONDUCTOR 整流二极管/整流桥 BY500-50

BY500-50概述

    高速恢复整流二极管产品技术手册解析

    产品简介


    高速恢复整流二极管(Fast Recovery Rectifier Diodes)是一种专门设计用于高频工作的电子元件。这类二极管广泛应用于需要快速响应和高效能转换的场景,例如逆变器、电源管理系统以及各种开关电路中。其核心特性在于能够快速从正向导通切换至反向截止状态,显著减少了开关损耗。型号系列为BY500-50至BY500-1000,分别对应不同的额定电压范围(50V至1000V),满足不同电压需求的应用场合。

    技术参数


    以下是产品的关键性能参数:
    - 最大平均正向电流(IFAV):5A @ TA=50°C
    - 正向压降(VF):小于1.3V @ TA=25°C, IF=5A
    - 最大重复反向电压(VRRM):50V~1000V
    - 反向恢复时间(trr):小于200ns
    - 最大峰值正向电流(IFRM):20A(频率>15Hz)
    - 最大浪涌正向电流(IFSM):200/220A @ 50/60Hz半正弦波
    - 工作温度范围:-50°C 至 +175°C
    - 外形尺寸:直径Ø5.4mm × 长度7.5mm
    其他重要指标还包括典型的反向恢复时间低于200ns、热阻抗低至19K/W(空气)和8K/W(引脚)。这些参数表明其具备优秀的散热能力和快速恢复性能,适合苛刻的工作条件。
    产品特点与优势
    1. 高浪涌电流承受能力:可处理高达220A的浪涌电流,确保在极端负载下稳定运行。
    2. 快速恢复特性:卓越的反向恢复时间,减少功耗并提升效率。
    3. 环保合规:符合RoHS、REACH及冲突矿产标准,满足绿色制造要求。
    4. 机械可靠性:UL 94V-0级材料外壳,增强物理强度;适用于自动贴装工艺。
    应用案例与使用建议
    典型应用场景包括中频整流、缓冲电路设计(如snubber diode)以及自举二极管应用。对于高频电路的设计者而言,在选择该产品时需注意以下几个方面:
    - 确保电路布局合理,避免寄生电感和电容的影响;
    - 结合实际负载特性调整滤波组件参数;
    - 在高温环境下工作时,务必预留足够的散热裕量。
    兼容性与支持
    此系列产品可广泛适配多种主流控制器及驱动模块,具备良好的互操作性。制造商提供详尽的技术文档、样品服务以及长期售后保障,助力客户加速产品研发周期。

    常见问题与解决方案


    1. 如何判断二极管是否正常工作?
    使用万用表测量两端电压降是否接近额定值,同时检测静态电流泄漏水平。

    2. 过载情况下损坏怎么办?
    检查外部保护电路是否缺失或失效,必要时增加熔断器或稳压元件。
    3. 高温环境下表现不佳如何改善?
    改进PCB设计,增加散热片面积或者采用更高效率的导热胶填充缝隙。
    总结与推荐
    综上所述,高速恢复整流二极管BY500系列凭借优异的技术参数、可靠的产品质量和灵活的应用范围成为中高频电力电子系统开发的理想选择。无论是从技术指标还是实际应用效果来看,该类产品均展现了强大的市场竞争力。因此,强烈推荐给需要高性能整流解决方案的专业工程师和技术人员。

BY500-50参数

参数
Vr-反向电压 -
反向恢复时间 200ns
正向浪涌电流 200A
配置 -
If - 正向电流 5A
Ir - 反向电流 5μA
安装方式 通孔安装
零件状态 在售
包装方式 散装,卷带包装

BY500-50厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

BY500-50数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR 整流二极管/整流桥 DIOTEC SEMICONDUCTOR BY500-50 BY500-50数据手册

BY500-50封装设计

查看详情并下载
Symbol
Footprint
3D Model
